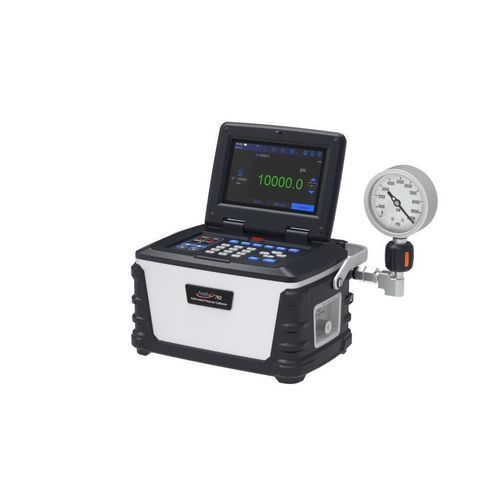

Druckkalibrator ADT762

für Manometerfür Drucksensorprogrammierbar

Übersicht
Der automatisierte Druckkalibrator Additel ADT762 ist eine schlüsselfertige Lösung zur Automatisierung von Druckkalibrieraufgaben bis 700 bar bzw. 1000 bar je nach Modell. Für den Einsatz im Feld und im Labor konzipiert, vereint er Portabilität, hohe Genauigkeit und umfangreiche Konnektivität für die automatisierte Kalibrierung von Transmittern, Druckschaltern, analogen und digitalen Manometern sowie Sensoren, einschließlich HART/PROFIBUS‑Geräten.

Hauptmerkmale

• Automatisierte Druckerzeugung und -regelung bis 1000 bar (modellabhängig)
• Genauigkeit bis 0,01 % FS (Doppelbereich)
• Kalibrierung auf 2 Bereichen (HP und LP) mit automatischem Umschalten
• Stabilitätsregelung ≤ 0,005 % FS
• Tragbar, geeignet für Feld und Labor
• Unterstützt zwei externe Druckmodule
• Kommunikation: Wi‑Fi, LAN, Bluetooth, USB, Ethernet
• HART‑Kommunikation (Lesen, Konfigurieren, Kalibrieren) und Profibus
• Datenaufzeichnung und Aufgabenverwaltung (bis zu 1.000 dokumentierte Aufgaben)
• Patentierte elektrische Pumpentechnologie und integrierte automatische Entlüftung
• Erweiterte Kommunikation und Automatisierungs‑Apps zur Erstellung/Ausführung von Aufgaben ohne PC

Funktionale Details und Vorteile
Der ADT762 automatisiert die Entlüftung hydraulischer Systeme (Luftentfernung) vollständig über ein integriertes Entlüftungssystem und vereinfacht so die Testvorbereitung. Die integrierte Aufgabenanwendung analysiert automatisch Fehler und Messwerte, erstellt Berichte und speichert Ergebnisse lokal. Der Kalibrator kann bis zu 1.000 dokumentierte Aufgaben speichern und abrufen.

Modelle und Varianten

• ADT762-01-GP15K-XX: automatischer Kalibrator 1000 bar, Genauigkeit 0,01 % FS
• ADT762-02-GP15K-XX: automatischer Kalibrator 1000 bar, Genauigkeit 0,02 % FS
• ADT762-01-GP10K-XX: automatischer Kalibrator 700 bar, Genauigkeit 0,01 % FS
• ADT762-02-GP10K-XX: automatischer Kalibrator 700 bar, Genauigkeit 0,02 % FS
• Druckanschluss‑Optionen (XX): N = 1/4 NPT Innengewinde, N2 = 1/2 NPT Innengewinde, B = 1/4 BSP Innengewinde, B2 = 1/2 BSP Innengewinde, M = M20x1.5 Innengewinde
• Auch in Wasserausführung erhältlich (ADT 762 W)

Lieferumfang

• 9022: Messleitungen (2 Sätze, 4 Teile)
• USB‑Kabel (1 Stk.)
• 9725: wiederaufladbare Li‑Ion Batterie (1 Stk.)
• 9818: externes Netzteil 110V/220V (1 Stk.)
• Trichter (1 Stk.)
• ADT100-762 Hose: Hochdruckschlauch (1 Stk.)
• Kleiner Zubehörkoffer (Kabel und Adapter) (1 Stk.)
• Transportschutzstopfen (1 Stk.)
• 9907-762: Transportkoffer (1 Stk.)
• 9201: Sebacat‑Öl (500 ml) (1 Flasche)
• O‑Ringe für Behälter (3.5*1.2‑NBR70) (5 Stück)
• O‑Ringe für Winkelflansch (5*1.5‑NBR70) (5 Stück)
• 9060: Verbindungsleitung für ADT161 Druckmodul (1 Stk.)
• Winkelanschluss ADT762 (1 Stk.)
• ISO17025 akkreditiertes Kalibrierzertifikat (1 Stk.)

Optionale Zubehörteile

• ADT107‑KIT: Zwei‑Port‑Sammelstück, Druckschlauch und Null‑Rückführungs‑Kommunikationskabel
• ADT161: externes Messmodul (siehe Liste kompatibler Module)
• ADT100‑762‑X: Winkelanschluss
• 9241: Ersatz‑Gasakkumulator
• 9201: Sebacat‑Öl 1 Liter

Technische Daten

• Druckbereich: 0–700 bar und 0–1000 bar je nach Modell
• Empfohlenes Medium: Di(2‑ethylhexyl)sebacat
• Maximale externe Befüllkapazität: max. 80 ml bei 700 bar (50 ml empfohlen)
• Behälter: max. 350 ml, druckfähiger Verschluss, integrierter Filter
• Stabilitätsdauer: > 5 Minuten (basierend auf dem Bereich des Regelmoduls)
• Internes Druckmodul: integriertes Doppelbereichsmodul
• Doppelbereiche und Genauigkeiten (Beispiele): GP15K (0–1000 bar / 0–400 bar) und GP10K (0–700 bar / 0–200 bar) mit Genauigkeitsoptionen 0,01 % FS oder 0,02 % FS je nach Konfiguration
• Unterstützte externe Messmodule: alle ADT161 Module (Kompatibilitäten und Genauigkeiten je nach ADT161‑01 oder ADT161‑02)
• Benutzeroberfläche: Farb‑Touchscreen + Elastomer‑Tastatur
• Anzeige: 7" TFT Touchscreen 800 x 480 Farben
• Gehäuseschutzart: IP31
• Stromversorgung: Batterie oder Netz
• Batterie: wiederaufladbar Li‑Ion (~12 Stunden Nutzung, Laden <5 Stunden)
• Gewicht: 12,8 kg (ohne Öl)
• Abmessungen: 300 x 220 x 192 mm
• Kommunikation: USB, LAN, Bluetooth, Wi‑Fi
• HART‑Kommunikation: Lesen, Konfigurieren und Kalibrieren (DD‑Dateien updatefähig)
• Speicher: > 8 GB
• Datenaufzeichnung: bis zu 1.000.000 Messwerte (Daten und Zeitstempel)
• Aufgaben-Dokumentation: bis zu 1.000 speicherbare Aufgaben mit Daten
• Automatisierungsfunktionen: Druckschalterprüfung, Auto steps, Lecktest
• Bediener‑Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Chinesisch, Japanisch, Russisch
• Lebensdauer Pumpe: > 1.000.000 Zyklen
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -20 °C bis 60 °C
• Luftfeuchtigkeit: < 90 %, nicht kondensierend
• Vibrationen: 4 g (20 bis 2.000 Hz)
• Stoß: 8 g, Falltest 1 m
• Zertifikat: ISO 17025 akkreditiertes Kalibrierzertifikat mit NIST‑rückführbaren Daten
• Konformität: CE
• Softwarekompatibilität: ACal, Additel Land, Additel Link (Zugriff über Mobil‑App)
• Garantie: 1 Jahr
