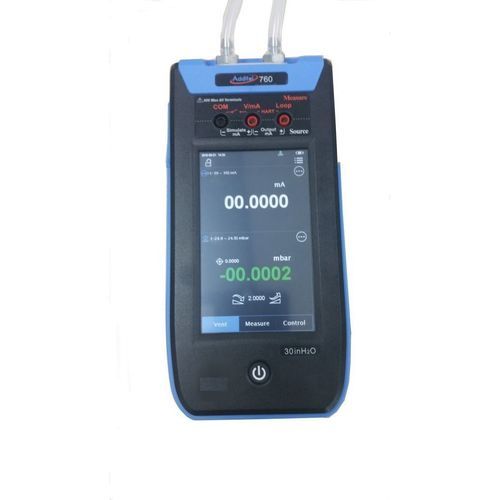

Multifunktionskalibrator ADT760 LLP

für mA-SignaleDruckfür Drucksensor

Übersicht
Der ADT760 LLP ist ein tragbarer, präziser und vollautomatischer Differenzdruck-Kalibrator, entwickelt für Messung und Kalibrierung sehr niedriger Drücke (Delta P) für Sensoren und Transmitter. Automatische Druckerzeugung von 90% Relativvakuum bis 75 mbar (±7500 Pa mit DP30) und Regelung mit einer Stabilität bis 0,005% der vollen Skala des internen Sensors sowie Messgenauigkeit bis zu 0,05% FS.

Funktionen und Schlüsselpunkte

• Druckerzeugung durch interne automatische Pumpe (von 90% Vakuum bis 7500 Pa je nach installiertem Modul).
• Regelstabilität: 0,005% der vollen Skala des internen Moduls.
• Messgenauigkeit bis 0,05% FS; optionale ADT155 interne Module für kleinere Bereiche und höhere Genauigkeit.
• Austauschbares internes Druckmodul (Serie ADT155).
• Farb-Touchscreen (800×480 TFT).
• Messung und Simulation elektrischer Signale (mA / V) für Transmittertests; Stromausgang 0–24 mA, Genauigkeit 0,01% Messwert + 0,005% FS.
• 24 VDC Loop‑Versorgung (geschützt bis 30 V).
• Testautomatisierung, Aufzeichnung und Datenlogging (optional, DL‑Modelle).
• HART‑Support (optionell je nach Modell).
• Wiederaufladbarer Li‑Ion Akku (~10 Stunden Betrieb).
• Tragbar: Gewicht <1,8 kg; Abmessungen 235×110×70 mm.

Anwendungen und Erweiterungen
Für sehr niedrige Drücke und erhöhte Genauigkeit kann der ADT760 LLP mit ADT155 Innen-Sensoren ausgestattet werden (reduzierte Bereiche, z. B. ADT155 DP025: 62 Pa mit 0,003 Pa Stabilität und 0,13 Pa Genauigkeit). Zwei digitale ADT160A Druckmodule können zur Erweiterung des Messbereichs angeschlossen werden. Die automatische Pumpe ermöglicht die Erzeugung und Regelung des Drucksatzes mit der Präzision des eingesetzten internen Moduls.

Elektrische Funktionen und Automatisierung

• Strommessung: ±30.0000 mA, Auflösung 0,1 µA, Genauigkeit ±(0,01% Messwert + 0,005% FS), Impedanz <10 Ω.
• Spannungsmessung: ±30.0000 V, Auflösung 0,1 mV, Genauigkeit ±(0,01% Messwert + 0,005% FS), Impedanz >10 MΩ.
• Stromausgang: 0,000–22,000 mA, Auflösung 1 µA, Genauigkeit ±(0,02% Messwert + 0,01% FS).
• Messung und Simulation von Schaltern On/Off (3–24 V, PNP/NPN) und automatische Schaltertests.
• Temperaturkompensierte Messungen (Kalibrier- und Kompensationskoeffizienten im Druckmodul gespeichert).

Interne Module und Bereiche
DP025 | ±0.25 inH2O | ±62 Pa | Genauigkeit 0.2% FS | Überdruck 100×
DP050 | ±0.5 inH2O | ±125 Pa | Genauigkeit 0.1% FS | Überdruck 100×
DP1 | ±1 inH2O | ±250 Pa | Genauigkeit 0.05% FS | Überdruck 100×
DP2 | ±2 inH2O | ±500 Pa | Genauigkeit 0.05% FS | Überdruck 100×
DP5 | ±5 inH2O | ±1000 Pa | Genauigkeit 0.05% FS | Überdruck 50×
DP10 | ±10 inH2O | ±2500 Pa | Genauigkeit 0.05% FS | Überdruck 20×
DP20 | ±20 inH2O | ±5000 Pa | Genauigkeit 0.05% FS | Überdruck 20×
DP30 | ±30 inH2O | ±7500 Pa | Genauigkeit 0.05% FS | Überdruck 20×

Allgemeine Merkmale
Kanäle: 4 Kanäle insgesamt — 1 elektrischer Kanal (Messen/Simulieren), 1 interner Druckkanal (Erzeugen/Messen), 2 externe Druckkanäle.
Schutzart: IP54.
Batterie: Li‑Ion wiederaufladbar (~10 h), Ladezeit 4 h außerhalb des Gehäuses, 6 h im Gehäuse.
Display: 800×480 Farb‑TFT Touchscreen.
Kommunikation: USB, Wi‑Fi, Bluetooth.
Gewicht: <1,8 kg. Abmessungen: 235×110×70 mm.
Zertifikat: NIST rückführbares Zertifikat mit Daten.
Mehrsprachen‑Interface: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Chinesisch, Japanisch.
Pumpenlebensdauer: >500.000 Zyklen.
Stromversorgung: Wiederaufladbare Li‑Ion Batterie, externes Netzteil 110/220 V.

Modelle und Zubehör
Beispielreferenzen: ADT760-LLP (tragbarer automatischer Kalibrator, DP30 inklusive), ADT760-LLP-DL (mit HART und Datenprotokollierung), ADT760 LLP-X (internes Sensor‑Modul wählbar aus ADT155 Reihe).
Inklusive Zubehör (Beispiele): 110/220 V Netzteil, Li‑Ion Akku, Messkabelset, Benutzerhandbuch auf CD, NIST‑zertifikat.
Optionales Zubehör (Beispiele): ADT161A (ADT160A) Druckmodul, Modulanschlusskabel 9060, Additel/Cal Task Management Software, Filter, Halterungen, weiche/harte Koffer (9913-760-SC / 9914-760).

Optionale ADT155 Module
ADT155-20-DP025: ±0.25 inH2O (±62 Pa) ±0.2% FS
ADT155-10-DP050: ±0.5 inH2O (±125 Pa) ±0.1% FS
ADT155-05-DP1: ±1 inH2O (±250 Pa) ±0.05% FS
ADT155-05-DP2: ±2 inH2O (±500 Pa) ±0.05% FS
ADT155-05-DP5: ±5 inH2O (±1000 Pa) ±0.05% FS
ADT155-05-DP10: ±10 inH2O (±2500 Pa) ±0.05% FS
ADT155-05-DP20: ±20 inH2O (±5000 Pa) ±0.05% FS
ADT155-05-DP30: ±30 inH2O (±7500 Pa) ±0.05% FS

Technische Spezifikationen

• Modell: ADT760 LLP (DP30 Sensor inklusive); DL/X Varianten für HART / Datenlogging Optionen.
• Max. Druckbereich: ±30 inH2O = ±75 mbar = ±7500 Pa (DP30 Modul).
• Genauigkeit: typ. 0,05% FS für Standardmodule.
• Regelstabilität: <0,005% FS (internes Modul).
• Druckauflösung: 6 Digits.
• Verfügbare Einheiten: Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O@4°C/20°C etc.
• Druckanschluss: Schlauchanschluss (barbed fitting).
• Druckanstiegszeit: <30 s (75 mbar / 100 ml Volumen) typisch.
• Strom/Spannungsmessung: siehe oben (±30 mA / ±30 V).
• Temperaturkompensation: 5°C bis 35°C.
• IP54, Betrieb 0°C bis 50°C, Lagerung -20°C bis 70°C, Vibration 4 g (20–2000 Hz), Stoß 8 g (Drop Test 1 m).
• Gewicht <1,8 kg; Abmessungen 235×110×70 mm.
• Datenprotokollierung: optional (DL Modell) bis zu 1.000.000 Datensätzen mit Zeitstempel.
