Spannungs-Datenlogger ADT260EX

StromDruckTemperatur

Überblick
Der ADT260EX von Additel ist ein tragbarer, eigensicherer Mehrkanal‑Referenzdatenlogger mit bis zu 8 Messkanälen für Druck, Temperatur (optionale RTD‑Sonden), barometrischen Druck und elektrische Messungen. Er vereint Datenerfassung, Farb‑Touchdisplay sowie Bluetooth‑ und USB‑Kommunikation in einem Gerät.

Hauptmerkmale

• Bis zu 8 Messkanäle
• Eigensicherheit (ATEX, IECEx, CSA, UKCA Zertifizierungen)
• Vor Ort wechselbares Druckmodul
• Datenaufzeichnung mit Echtzeit‑Trenddarstellung
• Unterstützung für hydrostatische und Lecktests
• Transflektives Farb‑Touchdisplay
• Integriertes Barometer
• Optionale RTD‑Sonden
• Bluetooth‑ und USB‑Konnektivität
• Kompatibel mit der Additel Link Mobil‑App

Detaillierte Beschreibung
Der ADT260EX bietet große Kapazität für automatische Mehrparameteraufzeichnung, Trendkurvenanzeige, Sofortansicht und statistische Auswertung. Ergebnisse werden an Bord gespeichert und lokal abrufbar. Die Speicherkapazität beträgt bis zu 10 Millionen Messwerte (ein Kanal) mit einem konfigurierbaren Aufzeichnungsintervall von 0,1 s bis 9999 s. Die breite Kompatibilität und Eigensicherheit machen ihn geeignet für petrochemische Anlagen, Raffinerien, Chemiewerke, Pharmaindustrie und routinemäßige Kalibrieranwendungen.

Kanalkonfiguration (8 Kombinationen)
Kanal 1: Integriertes digitales Druckmodul, vor Ort wechselbar
Kanal 2: Integriertes, benutzerkalibrierbares Barometer
Kanäle 3 & 4: Eingänge für externe digitale Druckmodule
Kanal 5: Berechneter simulierten Differenzdruck aus Kanälen 3 & 4
Kanäle 6 & 7: Temperaturmessung (unterstützt 2‑, 3‑ oder 4‑draht RTD‑Sensoren)
Kanal 8: Elektrische Messung (Strom, Spannung, Frequenz, Impuls) oder Schaltertest; eingebaute Schleifenversorgung

Eigensicherheit
Der ADT260EX ist Ex ia IIC T4 Ga zertifiziert und verfügt über ATEX, IECEx, CSA und UKCA Zulassungen. Er kann in potenziell explosionsgefährdeten Bereichen eingesetzt werden (Offshore‑Plattformen, Pumpstationen, Chemieanlagen etc.).

Anschlüsse und Darstellung

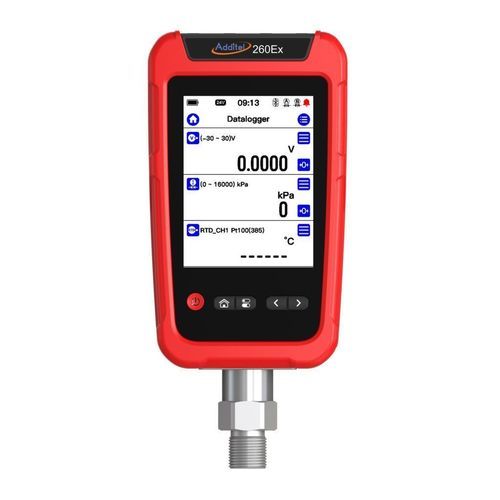

Anschlüsse für interne und externe Druckmodule, 4 mm Bananenbuchsen für einige Eingänge, Lemo‑ähnliche Steckverbinder für externe Module. Das Gerät wird mit verschiedenen Modul‑, Sonde‑ und Zubehörkonfigurationen dargestellt (Anschlüsse, Seiten-/Rückansichten, Display‑Menüs).

Funktionale Spezifikationen (Auszüge)
RTD‑Messung | 2, 3 oder 4‑draht (wählbar); Einheiten °C, °F, K oder Ohm
Filtern | Gleitender Mittelwertfilter (Probe 1 ~ 50); 1. Ordnung linearer Filter (Koeffizient 0,01 ~ 1)
Schaltertest (Druckschalter) | Messwert wird beim Zustandswechsel angezeigt; speichert die letzten 8 Änderungen
Druck‑Tara | Über die Benutzeroberfläche einstellbar
Stabilitätsanzeige | Zeit und Kriterien durch Anwender wählbar
Energieverwaltung | Automatische Abschaltung der Hintergrundbeleuchtung, automatische Abschaltung des Geräts

Allgemeine Spezifikationen (Auszüge)
Eingangskanäle | Oben: 2 RTD‑Kanäle, 1 elektrischer Signalkanal (4 mm Bananenbuchsen); rechte Seite: 2 Kanäle für externes Druckmodul; unten: integriertes Druckmodul (ADT158Ex); intern: integrierter barometrischer Sensor
Barometergenauigkeit | ±55 Pa
Messrate | mV, V, mA & Frequenz und RTD: 3 Messungen/s; Druckmodul: 1~10 Messungen/s (wählbar, 3 Standard); Barometer: 1 Messung/s
Datenspeicher | Intervall 0,1 bis 9999 s; bis zu 10 Millionen Messwerte (ein Kanal)
Stromversorgung | 4000 mAh eigensichere Li‑Ion Batterie (14,4 Wh); Ladezeit 6–8 h; typische Laufzeit ~100 h im Messmodus
Umgebung | Betriebstemperatur -20 °C bis 50 °C; Lagerung -20 °C bis 70 °C; Luftfeuchte 0% bis 95% RH ohne Kondensation; Höhe 3000 m
Aufwärmzeit | 10 min
Port‑Spannungsschutz | 30 V max
Schutzart / Falltest | IP67; Falltest 1 m
Kommunikation | Isoliertes USB Type‑C (Slave), Bluetooth
Anzeige | 4.4" transflektiver kapazitiver Farb‑Touchscreen, LED‑Hintergrundbeleuchtung
Abmessungen | 177 mm x 105 mm x 52 mm (ohne ADT158Ex Halterung)
Gewicht | 0,75 kg
Garantie | 1 Jahr

Elektrische Spezifikationen (Auszüge)
RTD‑Messgenauigkeit | 0~400 Ω: 0,01 % Ablesung + 0,005 % FS (Auflösung 1 mΩ); Speisestrom 1 mA (Genauigkeit gilt für 4‑draht Sonden; +10 mΩ für 3‑draht, +50 mΩ für 2‑draht)
Spannungsmessung | ±300 mV: 0,015 % Ablesung + 0,005 % FS (Auflösung 1 μV, Eingangsimpedanz >100 MΩ); ±30 V: 0,015 % Ablesung + 0,005 % FS (Auflösung 0,1 mV, Impedanz >1 MΩ)
Strommessung | ±30 mA: 0,015 % Ablesung + 0,005 % FS (Auflösung 0,1 μA; Impedanz <40 Ω)
Frequenzmessung | 0.01 ~ 50000 Hz (auto): 0,005 % Ablesung + 2 Ziffern; automatische Auflösung bis 6 Ziffern; Mindestschwelle 2,5 V
Druckschaltermessung | Prüfspannung 3 ~ 30 V; Ansprechzeit < 10 ms; unterstützt potentialfreie Kontakte
Impulszählung | 0 ~ 9 999 999; steigende/fallende Flanke; Mindestschwelle 2,5 V
Loop‑Speisung | 20 V ±10%; max Ausgangsimpedanz 320 Ω; max Ansteuerstrom 25 mA

Druck (Auszüge)
Druckauflösung | 4, 5 oder 6 Stellen (wählbar)
Temperaturkompensation | -10 °C ~ 50 °C
Typ Druckmodul | Integriertes Modul ADT158Ex; externes Modul ADT161Ex (detaillierte Datenblätter verfügbar)
Beispielbereiche (Referenz) | GP2: 2 psi (0,16 bar) Genauigkeit 0,05 % FS; GP10: 10 psi (0,7 bar) Genauigkeit 0,02 % FS; GP20K: 20000 psi (1400 bar) Genauigkeit 0,05 % FS (vollständige Tabelle in der Produktdatenblatt)

Anmerkungen
Geliefert mit Netzadapter, wiederaufladbarer Li‑Ion Batterie, Prüfleitungen, Tragegurt, ISO 17025 Kalibrierzertifikat (siehe Konfiguration und optionale Zubehör). Optional sind Module und RTD‑Sonden in unterschiedlichen Längen sowie Transportkoffer erhältlich.

Funktionen / technische Daten (Liste)

• Handelsmodell: ADT260EX
• Marke: Additel
• Kanäle: bis zu 8 konfigurierbare Kanäle (Druck, Barometer, externe Module, RTD, elektrische Signale)
• Aufzeichnungskapazität: bis zu 10 Millionen Messwerte (ein Kanal)
• Aufzeichnungsintervall: 0,1 s bis 9999 s
• Batterie: Eigensichere Li‑Ion 4000 mAh (14,4 Wh); typische Laufzeit ~100 h; Ladezeit 6–8 h
• Eigensicherheit: Ex ia IIC T4 Ga; ATEX, IECEx, CSA, UKCA zertifiziert
• Schutzart: IP67; Falltest 1 m
• Anzeige: 4.4" transflektiver kapazitiver Farb‑Touchscreen
• Kommunikation: Bluetooth, isoliertes USB Type‑C
• RTD‑Genauigkeit: 0,01 % Ablesung + 0,005 % FS (4‑draht Sonden)
• Misst Spannung/Strom/Frequenz/Impulse/unterstützt Druckschalter und eingebaute Loop‑Speisung
• Betriebstemperatur: -20 °C bis +50 °C
• Abmessungen: 177 x 105 x 52 mm (ohne Halter)
• Gewicht: 0,75 kg
• Garantie: 1 Jahr
• Inklusive Zubehör: Netzadapter, Batterie, Prüfleitungen, Tragegurt, ISO 17025 Zertifikat
