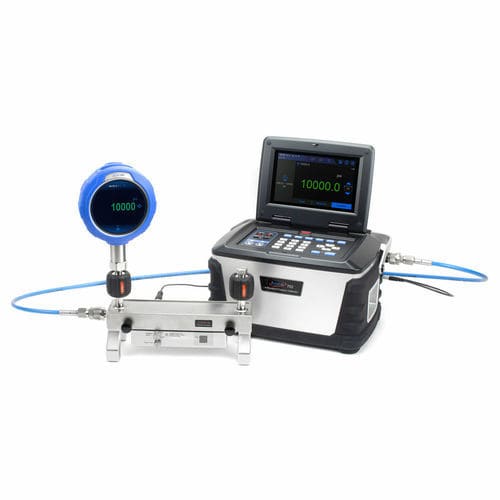

Druckkalibrator ADT762W

für mA-Signalefür Manometerfür Drucksensor

Übersicht
Entwickelt für den Einsatz im Feld und im Labor, machen die Portabilität und Präzision dieses fortschrittlichen Geräts es zu einem Referenzkalibrator für Kalibrierlabore und Servicetechniker. Vollautomatische Unterstützung für die Kalibrierung von Drucktransmittern, Druckschaltern, analogen und digitalen Manometern sowie Drucksensoren. Unterstützung für HART/PROFIBUS PA Geräte. Integrierte Aufgabenfunktion und Datenerfassung. Konnektivität: Wi‑Fi, LAN, Bluetooth, USB und Ethernet. ISO 17025 akkreditiertes Kalibrierzertifikat mit Daten standardmäßig enthalten.

Hauptmerkmale

• Automatisierte Erzeugung und Regelung von Druck bis 1000 bar
• Genauigkeit bis zu 0,01 % FS
• Doppelter Messbereich mit manuellem oder automatisch gewähltem Modus
• Für den Einsatz mit deionisiertem Wasser ausgelegt (integriertes Fluidmanagement)
• Regelstabilität ≤ 0,005 % FS
• Tragbar – für Feld- und Laboranwendung (Li‑Ion Akku)
• Unterstützt zwei externe Druckmodule
• Kommunikation: Wi‑Fi, LAN, Bluetooth, USB und Ethernet
• Vollwertiger HART‑Feldcommunicator – automatische und manuelle HART‑Kalibrierungsmodi
• Datenaufzeichnung und Aufgabenverwaltung (bis zu 1.000 dokumentierte Aufgaben)
• Patentierte elektrische Pumpentechnologie und integrierte Auto‑Purge

Doppelbereichs‑Genauigkeit
Das ADT762W kann automatisch zwischen internen Kalibrierbereichen je nach tatsächlichem Regelungsdruck umschalten. Additel liefert spezifische Kalibrierungen für Bereichspaare (z. B. 0–200 & 0–700 bar oder 0–400 & 0–1000 bar). Die Bereichsauswahl kann automatisch eingestellt oder manuell vom Bediener gewählt werden.

Integrierte automatische Entlüftung
Automatisches Entlüftungssystem zur schnellen Entfernung von Luft aus dem Hydraulikkreis, vereinfacht die Inbetriebnahme und reduziert Zeitaufwand und Wartung.

Doppelport‑Manifold mit Fluidmanagement
Das Gerät ist nur für den Einsatz mit deionisiertem Wasser vorgesehen. Es beinhaltet ein mitgeliefertes Verteilersystem und ein Fluidmanagement zur Verringerung stehenden Wassers und zur Entfernung von Restwasser nach dem Entlüften, um Lebensdauer zu verlängern und Wartungskosten zu senken.

Dokumentierte Aufgabenfunktion
Die integrierte Aufgaben‑App ermöglicht das Erstellen, Speichern und Ausführen von Kalibrierprozeduren ohne PC: automatische Fehleranalyse, Erstellung von Testberichten und lokale Ergebnisablage (bis zu 1.000 dokumentierte Aufgaben und 1.000.000 zeitgestempelte Messwerte).

HART‑Bimode Kommunikation
Vollständige Unterstützung für HART‑Transmitter: Auslesen, Konfigurieren und Kalibrieren direkt vom ADT762W im automatischen oder manuellen HART‑Modus. DD‑Dateien werden periodisch aktualisiert.

Druckspezifikationen
Spezifikationen: Druckbereich: 1–1000 bar (relativ). Bereichsauswahl: Modelle mit manuellen Optionen (200/700 bar oder 400/1000 bar) oder automatischem Bereich. Verfügbare Genauigkeiten: 0,01 % FS und 0,02 % FS je nach Modul (z. B. GP15K-01 / GP10K-01 = 0,01 % FS für 0–1000 / 0–700 bar). Auflösung: 7 Stellen (bei einigen Bereichen) oder 6 Stellen. Maximale externe Ladefähigkeit: max. 80 ml bei 700 bar (50 ml empfohlen). Reservoir: max. 350 ml, integrierter Filter. Medium: deionisiertes Wasser. Regelstabilität: ≤ 0,005 % FS (je nach Modulbereich). Stabilitätsdauer: > 5 Minuten. Druckmodule: integriertes Doppelbereichsmodul; kompatible externe Messmodule: alle ADT161 Module (verschiedene Bereiche und Genauigkeiten 0,01 % oder 0,02 % FS je nach Version).

Elektrische Daten und Schnittstellen
Benutzeroberfläche: Farb‑Touchscreen und Tastatur. Anzeige: 7" TFT Touchscreen 800 x 480 Farben. Gehäuseklassifizierung: IP31. Stromversorgung: dedizierter Li‑Ion Akku oder Netzadapter (16–30 V). Akku: wiederaufladbarer Li‑Ion, ca. 12 Stunden Laufzeit, Ladezeit < 5 Stunden. Gewicht: 12,8 kg (28 lb) ohne Gestell. Abmessungen: 300 x 220 x 192 mm. Kommunikation: Wi‑Fi, LAN, Bluetooth, USB, Ethernet. Schleifenquelle: 24 V ±1 V, max. Belastung 50 mA. Datenspeicher: > 8 GB. Datenaufzeichnung: bis zu 1.000.000 Messwerte (Daten und Zeitstempel). Automatisierungsfunktionen: Schaltprüfungen, automatische Schritte, Dichtheitsprüfung. Sprachlokalisierung: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Chinesisch, Japanisch und Russisch. Pumpenlebensdauer: > 1.000.000 Zyklen. Umweltangaben: Betriebstemperatur 0 °C bis 50 °C; Lagerung -20 °C bis 60 °C; Luftfeuchte < 90 % ohne Kondensation. Zertifikat: ISO 17025 akkreditiertes Kalibrierzertifikat mit NIST‑rückführbaren Daten. Konformität: CE. Software‑Kompatibilität: ACal, Additel Land und Additel Link (Zugriff über mobile App). Garantie: 1 Jahr.

Modelle und Optionen
Beispielmodelle: ADT762W-GP15K-01 (1000 bar, 0,01 % FS), ADT762W-GP15K-02 (1000 bar, 0,02 % FS), ADT762W-GP10K-01 (700 bar, 0,01 % FS), ADT762W-GP10K-02 (700 bar, 0,02 % FS). Druckmanifold‑Optionen ADT 107-x mit Anschlüssen (1/4" NPT Innengewinde, 1/2" NPT Innengewinde, 1/4" BSP Innengewinde, 1/2" BSP Innengewinde, M20x1.5 Innengewinde).

Lieferumfang (kurze Liste)

• Messleitungen 9022 (2 Sätze, 4 Stück)
• USB‑Kabel (1 St.)
• Wiederaufladbare Li‑Ion Batterie 9725 (1 St.)
• Externes Netzteil 9818 (110/220 V) (1 St.)
• Trichter (1 St.)
• Hochdruckschlauch ADT100‑762 (1 St.)
• ADT107‑X‑KIT (Zweiport‑Basis und Nullrückführkabel) (1 St.)
• Kleine Zubehörbox (1 St.)
• Transportschutzstopfen (1 St.)
• Transportkoffer 9907‑762 (1 St.)
• O‑Ringe für Behälter (5 St.)
• Anschlusskabel Modul 9060 (1 St.)
• Winkelstecker ADT100‑762‑X (1 St.)
• ISO 17025 akkreditiertes Kalibrierzertifikat (inklusive)

Technische Merkmale / Spezifikationen

• Modell: ADT762W
• Marke: Additel
• Druckbereich: 1–1000 bar (relativ)
• Genauigkeit: bis zu 0,01 % FS (je nach Version/Modul)
• Bereichsmodi: automatisch oder manuell (internes Doppelbereichsmodul)
• Regelstabilität: ≤ 0,005 % FS
• Medium: deionisiertes Wasser
• Auflösung: 6 oder 7 Stellen je nach Konfiguration
• Externe Messmodule: ADT161 kompatibel (0,01 % oder 0,02 % FS)
• Anzeige: 7" TFT Touchscreen (800 x 480)
• Stromversorgung: Li‑Ion Akku (≈12 h) oder Netzadapter (16–30 V)
• Gewicht: 12,8 kg
• Abmessungen: 300 x 220 x 192 mm
• Kommunikation: Wi‑Fi, LAN, Bluetooth, USB, Ethernet; HART/Profibus PA unterstützt
• Speicher: > 8 GB; Aufzeichnung: bis zu 1.000.000 Messwerte
• Automatisierung: Schaltprüfungen, automatische Schritte, Dichtheitsprüfung, dokumentierte Aufgaben (bis zu 1.000)
• Pumpenlebensdauer: > 1.000.000 Zyklen
• Betriebstemperatur: 0 °C bis 50 °C
• Zertifikat: ISO 17025 (inklusive)
• Konformität: CE
