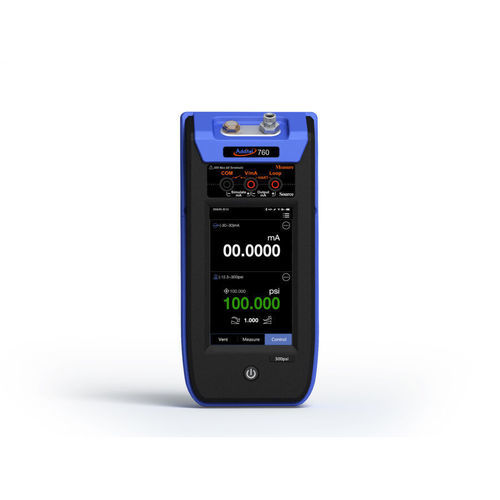

Multifunktionskalibrator ADT 760

für mA-SignaleDruckSpannung

Einführung
Ein tragbarer, präziser und vollautomatischer Druckkalibrator, kompakt und leicht (≈1,8 kg), der je nach Modell Drücke von 90% Vakuum bis 20 bar erzeugen und messen kann. Farb-Touchscreen und interne automatische Pumpe. NIST-rückverfolgbares Kalibrierzertifikat standardmäßig enthalten.

Funktionale Zusammenfassung

• Automatische Druckerzeugung und -regelung über integrierte Pumpe (bis zu 20 bar je nach Modell).
• Regelstabilität des internen Moduls: <0,005% der vollen Skala.
• Genauigkeit bis zu 0,01% der vollen Skala (je nach Modell/Option).
• Austauschbare interne Druckmodule zur Anpassung von Messbereich und Genauigkeit.
• 800×480 TFT-Farb-Touchscreen für ikonengesteuerte Bedienung und Navigation.
• Elektrische Funktionen: mA/V Messung und Quelle, 24 VDC Schleifenversorgung (bis 30 V geschützt).
• Kommunikation: USB, WiFi und Bluetooth; HART-Unterstützung (Option).
• Data-Logging-Option (DL-Modelle): programmierbare Aufgaben und Speicherung bis zu 1 Million Datensätze.

Verfügbare Modelle

• ADT760-LLP: für sehr niedrige Drücke ausgelegt (Modul ±30 inH2O / ±75 mbar enthalten).
• ADT760-D: deckt -0,86 bis 2,5 bar ab (CP35-Sensor enthalten) für Differenz- und Relativmessungen.
• ADT760-MA: deckt -0,86 bis 20 bar ab (CP300-Sensor enthalten), beinhaltet internen barometrischen Sensor für absolute und relative Messungen.

Funktionen und Schlüsselpunkte

• Testautomatisierung (DL-Modelle): automatische Kalibrierverfahren, Aufgabenvorbereitung, automatische Schrittsteuerung, automatische Schaltertests mit Dämpfung.
• Elektrische Mess- und Simulationsfunktionen: mA/V Messgenauigkeit ±(0.01% Ablesung + 0.005% FS), 0–24 mA Quellen-Genauigkeit ±(0.02% Ablesung + 0.01% FS).
• Aufzeichnung & Aufgabenverwaltung (DL-Modelle): bis zu 250 programmierbare Aufgaben und Ergebnis-Download auf PC.
• Dichtigkeitstest: Druck halten, um Leckverluste zu messen.
• Druckkreisschutz: spezieller Vorfilter, um Verstopfungen durch Staub oder Rückstände zu vermeiden.
• Entnehmbare, wiederaufladbare Li-Ion-Batterie; Laufzeit ≈10 Stunden.

Interne Module und Kompatibilität (Beispiele)
Die ADT155-Modulserie erweitert oder verbessert Genauigkeit und Bereiche: ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) und CP-Module (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300) mit variablen Genauigkeiten je nach Modul und Bereich.

Zubehör (inklusive / optional)

• Typisch im Lieferumfang: Adapter-Set (ADT100-760-KIT), 1,5 m Schlauch (ADT100-760-HOSE), Netzadapter 110/220 V, Li-Ion-Batterie, Messkabel, Bedienungsanleitung, NIST-Zertifikat.
• Optionales Zubehör: zusätzliche Module (ADT160A…), Modulverbindungskabel, Prüfschlauch-Kits (verschiedene Anschlüsse), pneumatisches Druckmanifold (ADT128-Serie), Weich-/Hartkoffer, Filter, Halterungen, Additel-Software zur Datenverwaltung und -übertragung.

Hauptspezifikationen (Auszug)
Spezifikation | 760-LLP | 760-D | 760-MA
Max. Druckbereich | ±30 inH2O (±75 mbar) | -0.86 bis 2.5 bar (-12.5 bis 35 psi) | -0.86 bis 20 bar.g (-12.5 bis 300 psi)
Genauigkeit (volle Skala) | 0.05% FS | 0.02% FS | 0.02% FS (0.01% Option möglich)
Stabilität | <0.005% FS (internes Modul) für alle Modelle
Druckart | Differenziell, Relativ (LLP & D); Relativ und Absolut (MA)
Auflösung | 6 digits
Verfügbare Einheiten | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr, etc.
Druckanschluss | Flare-Anschluss (LLP) / G1/8 BSPF (D und MA je nach Version)
Anzeige | Farbiger 800×480 TFT-Touchscreen
Batterie | Wiederaufladbare Li-Ion, Laufzeit ≈10 h, Laden 4 h (ext.) / 6 h (im Gehäuse)
Schutz | IP54 (Staub und Wasser)
Gewicht / Abmessungen | <1,8 kg; 235 × 110 × 70 mm
Zertifikat | NIST-rückverfolgbar, mit Daten geliefert
Kommunikation | USB, WiFi, Bluetooth; HART optional (Modell X-DL)

Technische Merkmale / Spezifikationen

• Kanäle: 4 Kanäle insgesamt (1 elektrische Mess-/Simulationsschnittstelle, 1 Kanal interne Druckerzeugung/-messung, 2 Kanäle für externe Drucksensoren).
• Temperaturkompensation: 5°C bis 35°C (erweiterte Kompensation 0–50°C).
• Temperaturkoeffizient: < ±(0.001% RD + 0.001% FS) /°C außerhalb des Bereichs 5–35°C.
• Pumpenlebensdauer: >500.000 Zyklen.
• Umweltspezifikationen: Betrieb 0°C bis 50°C, 0–90% RH, Höhe <3000 m; Lagerung -20°C bis 70°C.
• Vibration & Stoß: Vibration 4g (20–2000 Hz); Stoß 8g Falltest 1 m.
