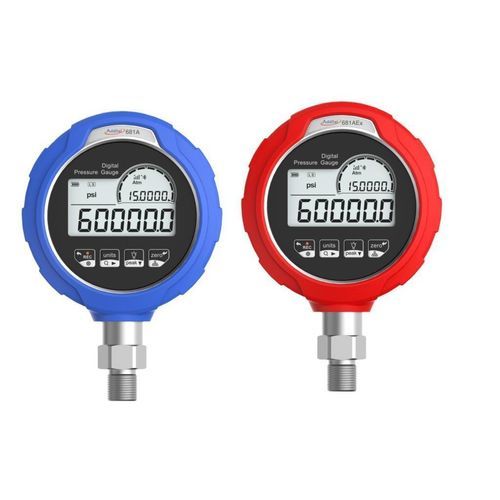

Absolutes Manometer ADT681A

RelativdruckDifferentialmit LCD-Display

Präsentation

• Digitales Druckmessgerät der Serie 681A von Additel
• Druckbereiche bis 60.000 psi (4.200 bar)
• Genauigkeit 0,02 % oder 0,05 % FS je nach Modell
• Messung von Manometer-, Absolut-, Differenz- und Barometerdruck
• Prozentanzeige des Drucks mit Bargraph
• Vollständig temperaturkompensierte Genauigkeit (-10…50°C)
• Bluetooth-Kommunikation und kompatibel mit der Additel Link Mobil-App
• Großes, gut ablesbares Display mit Hintergrundbeleuchtung
• Ex-Ausführung verfügbar (ADT681AEx)
• Optionale Datenerfassung (bis zu 10.000.000 Datensätze)
• Schutzart IP67

Robust
Das Gehäuse besteht aus Edelstahl 304 mit antistatischer PET-Front und PTU-Gummischutz. Optimiertes internes Sensordesign, Schock- und Vibrationsbeständigkeit (5 g Vibration, 10 g Stoß) sowie korrosionsbeständige benetzte Teile. IP67-Klassifizierung für den Einsatz in staubigen und feuchten Umgebungen.

Einfache Bedienung
Ergonomische Tastenbedienung und Menüs, in Sonnenlicht ablesbar, Hintergrundbeleuchtung per Taste, große Ziffern für Fernablesung, praktische Funktionen: TARE, Zeitanzeige, Spitzenwerte (max/min), Dichtigkeitstest, Anzeige des Aufzeichnungsstatus.

Einfache Wartung
Membrantasten leicht zu reinigen. Lange Batterielebensdauer und geringer Wartungsaufwand.

Spezifikationen (Auszug aus der Haupttabelle)
ADT681A | ADT681AEx
Beschreibung: Digitales Druckmessgerät | Digitales Druckmessgerät mit Explosionsschutz (intrinsische Sicherheit)
Explosionsschutz: CE-Kennzeichnung; ADT681AEx: EU: II 1G EX ia IIC T4 Ga bei -20…50°C; Nordamerika: CLASS I DIVISION 1 GROUP A,B,C,D T4; Zone 0 AEx ia IIC T4 Ga bei -20…50°C; International: EX ia IIC T4 Ga bei -20…50°C
Messbereich: Bis zu 4.200 bar (60.000 psi)
Genauigkeit: 681A(Ex)-02: 0,02% des vollen Messbereichs; 681A(Ex)-05: 0,05% des vollen Messbereichs; 681A(Ex)-RD: 0% bis 20% des Bereichs: ±(0,02% des vollen Messbereichs); 20% bis 110%: ±(0,1% des Messwerts); Vakuum: ±(0,25% FS), FS = 14,5 psi; Blasenbarometer: ±55 Pa
Messarten: Manometerdruck, gesättigter/komprimierter Druck, berechneter Absolutdruck, Differenzdruck und barometrischer Druck
Multifunktionsmerkmale: Atmosphärendruck, Umgebungstemperatur, Max/Min-Werte, TARE, Dichtigkeitstest, Anzeige % Druck, Zeitanzeige, Aufzeichnungsstatus
Anzeige: Großwinkel FSTN Segment-LCD; Dreiteiliges Design; weiße Hintergrundbeleuchtung; 4- oder 5-stellige Anzeige (umschaltbar); Ziffernhöhe 14,5 mm
Druckeinheiten: Pa, kPa, MPa, psi, mbar, bar, kgf/cm2, %, mmH2O (4°C), mmHg (0°C), InH2O (4°C), InHg (0°C); mehrere Ingenieur-Wassersäulen verfügbar; 1 benutzerdefinierte Einheit (USER) konfigurierbar via Additel Link
Umgebung: Temperaturkompensiert -10°C bis 50°C; Betriebstemperatur -20°C bis 50°C; Lagertemperatur -40°C bis 75°C; Luftfeuchtigkeit 5% RH bis 95% RH (ohne Kondensation); Höhe < 3000 m
Druckanschluss: 1/4 NPT männlich, 1/2 NPT männlich, 1/4 BSP männlich, 1/2 BSP männlich, M20 x 1.5 männlich; geschlitzter Anschluss für Differenzdruck; für Hochdruck (>1000 bar) 1/4 HP männlich oder weiblich (Autoclave M-250-C / F-250-C referenziert)
Stromversorgung: 3 Alkaline AA-Batterien; Betriebsmodi: Super-stabil und Low-Power mit variablen Laufzeiten (z. B. bis zu 18.000 h bei 1 Messung/10 s im Low-Power-Modus); externe Stromversorgung über USB-C
Gehäuse: Edelstahl 304; antistatische PET-Front; antistatische PTU-Gummischutzhülle; Abmessungen: 118 x 42 x 178 mm; Gewicht: 0,68 kg
Konformität: IP67 (Eintauchen 1 m für 30 min), Vibration 5 g, Stoßfestigkeit 10 g, Fall aus 1 m (ohne Gummischutz)
Datenerfassung: Speicher bis zu 10.000.000 Datensätze (Zeit+Druck) oder 5.000.000 (Zeit+Druck+Temperatur); Aufzeichnungsintervalle 0,1 bis 99.999 s
Kommunikation: Bluetooth, RS232 (mit ATEX-Einschränkungen), USB-C
Zertifikat: ISO 17025 akkreditiertes Kalibrierzertifikat
Garantie: 1 Jahr

Detaillierte Bereiche (Tabellen-Auszüge)
Relative Bereiche (Beispiel P/N): V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10.000 psi (700 bar), GP15K = 15.000 psi (1000 bar), GP20K = 20.000 psi (1400 bar), GP25K = 25.000 psi (1600 bar), GP30K = 30.000 psi (2000 bar), GP36K = 36.000 psi (2500 bar), GP40K = 40.000 psi (2800 bar), GP50K = 50.000 psi (3500 bar), GP60K = 60.000 psi (4200 bar).

Inklusive / optionale Zubehör (Auszug)

• Inklusive: Schutzhülle, 3 Alkaline-Batterien, Silikonschläuche (x2) für Differenzialmodelle, ISO 17025 Kalibrierzertifikat
• Optionen: magnetischer Aufhängeriemen, Regenschutz, USB-Netzteiladapter, Additel Acal Software (Basic / Net), Additel Log II Aufzeichnungssoftware, RS232 Verlängerungskabel, Transportkoffer etc.

Eigenschaften / technische Spezifikationen

• Modell: ADT681A (Ex-Version verfügbar: ADT681AEx)
• Typ: Digitales Druckmessgerät
• Max. Bereich: bis zu 60.000 psi (4.200 bar)
• Genauigkeit: bis zu 0,02 % FS (je nach Konfiguration), Varianten 0,05 % und 0,2 %
• Einheiten: mehrere (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, %, mmH2O, mmHg, InH2O, InHg, Benutzer-Einheit)
• Schutzart: IP67
• Betriebstemperatur: -20°C bis 50°C
• Stromversorgung: 3x AA; USB-C für externe Stromversorgung
• Kommunikation: Bluetooth, RS232 (eingeschränkt in ATEX-Zonen), USB-C
• Daten-Speicher: bis zu 10.000.000 Datensätze (optional)
• Gehäuse: Edelstahl 304, Abmessungen 118 x 42 x 178 mm, Gewicht 0,68 kg
• Attest: ISO 17025 Kalibrierung (Zertifikat geliefert)
• Garantie: 1 Jahr
