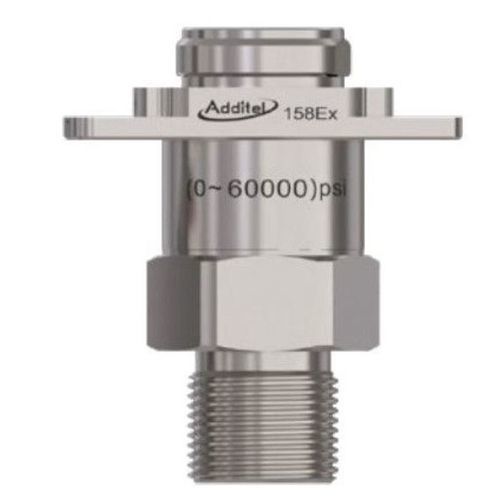

Externes Druckmodul / für Druckkalibrierer ADT158EX

Beschreibung
Das ADT158EX ist ein integrierbares digitales Druckmodul von Additel, entwickelt für präzise, zuverlässige und kosteneffiziente Druckmessungen in einem breiten Spektrum industrieller Anwendungen. Varianten mit intrinsischer Sicherheit (Ex) sind für den Einsatz mit Additel-Handkalibratoren wie dem ADT273EX vorgesehen. Jeder Siliziumdrucksensor wird gealtert und vor der Montage geprüft, um optimale Leistung zu gewährleisten.

Hauptmerkmale

• Druckbereiche bis zu 60.000 psi (4.200 bar)
• Messgenauigkeit bis zu 0,02 %FS
• Intrinsische Sicherheit (Ex)
• Vollständig temperaturkompensierte Genauigkeit

Standardbetriebsbedingungen
Betriebstemperatur: -10°C bis 50°C (14°F bis 122°F)
Lagerungstemperatur: -20°C bis 70°C (-4°F bis 158°F)
Relative Luftfeuchte: bis zu 95 % rF
Druckanschlüsse (nur externes Gebrauch): 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
Gehäuse (nur externes Gebrauch): Edelstahl (SS)
Intrinsische Sicherheit: ATEX-zertifizierte intrinsische Sicherheit nur mit ADT260EX und ADT273EX
Abmessungen (Dia x H): 33 mm x 123 mm (1,3 in x 4,84 in)
Gewicht: 0,4 kg (0,99 lb)
Garantie: 1 Jahr

Druckmessspezifikation — Überdruck (Gauge)
V15: Bereich (psi) -15; (bar) -1; Medien: G; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP2: Bereich (psi) 2; (bar) 0,16; Medien: G; Genauigkeit: 0,05 %FS; Berstdruck: 3×
GP5: Bereich (psi) 5; (bar) 0,35; Medien: G; Genauigkeit: 0,05 %FS; Berstdruck: 3×
GP10: Bereich (psi) 10; (bar) 0,7; Medien: G; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP15: Bereich (psi) 15; (bar) 1; Medien: G; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP30: Bereich (psi) 30; (bar) 2; Medien: G; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP50: Bereich (psi) 50; (bar) 3,5; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP100: Bereich (psi) 100; (bar) 7; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP150: Bereich (psi) 150; (bar) 10; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP300: Bereich (psi) 300; (bar) 20; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP500: Bereich (psi) 500; (bar) 35; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP600: Bereich (psi) 600; (bar) 40; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP1K: Bereich (psi) 1000; (bar) 70; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP1.5K: Bereich (psi) 1500; (bar) 100; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP2K: Bereich (psi) 2000; (bar) 140; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP3K: Bereich (psi) 3000; (bar) 200; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP5K: Bereich (psi) 5000; (bar) 350; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 3×
GP10K: Bereich (psi) 10000; (bar) 700; Medien: G, L; Genauigkeit: 0,02 %FS; Berstdruck: 2×
GP15K: Bereich (psi) 15000; (bar) 1000; Medien: G, L; Genauigkeit: 0,05 %FS; Berstdruck: 2×
GP20K: Bereich (psi) 20000; (bar) 1400; Medien: G, L; Genauigkeit: 0,05 %FS; Berstdruck: 1,5×
GP25K: Bereich (psi) 25000; (bar) 1600; Medien: G, L; Genauigkeit: 0,05 %FS; Berstdruck: 1,5×
GP30K: Bereich (psi) 30000; (bar) 2000; Medien: G, L; Genauigkeit: 0,05 %FS; Berstdruck: 1,5×
GP36K: Bereich (psi) 36000; (bar) 2500; Medien: G, L; Genauigkeit: 0,05 %FS; Berstdruck: 1,5×
GP40K: Bereich (psi) 40000; (bar) 2800; Medien: G, L; Genauigkeit: 0,05 %FS; Berstdruck: 1,35×
GP50K: Bereich (psi) 50000; (bar) 3500; Medien: G, L; Genauigkeit: 0,1 %FS; Berstdruck: 1,2×
GP60K: Bereich (psi) 60000; (bar) 4200; Medien: G, L; Genauigkeit: 0,1 %FS; Berstdruck: 1,1×
[1] Abgedichteter Messdruck über 1000 psi
[2] G = Gas, L = Flüssigkeit

Zusammengesetzter Druck
CP2: Bereich ±2 (psi); ±0,16 (bar); Medien: G; Genauigkeit: 0,05 %PE; Berst: 3×; Überdruck: 1,2×
CP5: Bereich ±5; ±0,35; Medien: G; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP10: Bereich ±10; ±0,7; Medien: G; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP15: Bereich ±15; ±1,0; Medien: G; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP30: Bereich -15 bis 30 psi; -1 bis 2,0 bar; Medien: G; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP50: Bereich -15 bis 50 psi; -1 bis 3,5 bar; Medien: G; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP100: Bereich -15 bis 100 psi; -1 bis 7,0 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP300: Bereich -15 bis 300 psi; -1 bis 20 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP500: Bereich -15 bis 500 psi; -1 bis 35 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP600: Bereich -15 bis 600 psi; -1 bis 40 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP1K: Bereich -15 bis 1 000 psi; -1 bis 70 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP2K: Bereich -15 bis 2 000 psi; -1 bis 140 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP3K: Bereich -15 bis 3 000 psi; -1 bis 200 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×
CP5K: Bereich -15 bis 5 000 psi; -1 bis 350 bar; Medien: G, L; Genauigkeit: 0,02 %PE; Berst: 3×; Überdruck: 1,2×

Barometrischer Druck
BP: Bereich 60 kPa bis 110 kPa; Medien: G; Genauigkeit: 40 Pa; Berstdruck: 3×

Kompatibilität und Zubehör
ADT158EX darf nicht außerhalb des ADT273EX verwendet werden: das Modul ist zur Montage und zum Betrieb nur mit kompatiblen Additel-Handkalibratoren (ADT273EX/ADT260EX) vorgesehen.
Geliefert mit ISO 17025 Kalibrierschein.

Technische Daten / Merkmale

• Marke: Additel
• Modell: ADT158EX
• Typ: Integrierbares Druckmodul, intrinsische Sicherheit (Ex)
• Messbereiche: von -15 psi bis 60 000 psi je nach Variante (siehe Bereichstabelle)
• Genauigkeit: bis zu 0,02 % FS (variiert je nach Bereich/Modell)
• Betriebstemperatur: -10°C bis 50°C
• Lagerungstemperatur: -20°C bis 70°C
• Feuchtigkeit: bis zu 95 % rF
• Anschlüsse: 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
• Gehäuse: Edelstahl (SS) für den externen Einsatz
• Abmessungen: 33 mm x 123 mm (Dia x H)
• Gewicht: 0,4 kg
• Garantie: 1 Jahr
• Lieferumfang: ISO 17025 Kalibrierschein
