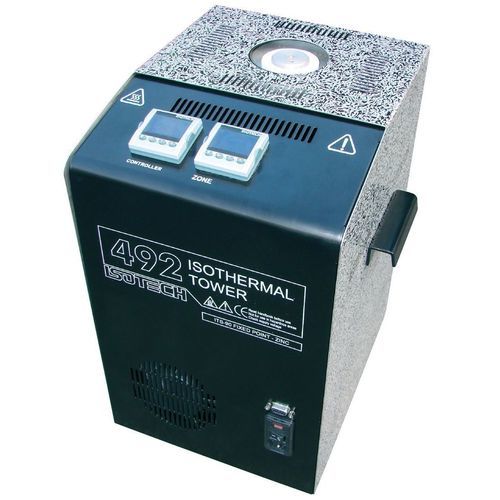

Hochtemperatur-Kalibrierbad ISOTOWER

für TemperatursensorHochpräzisiontragbar

Übersicht
Die ISOTOWER-Reihe besteht aus Fixpunkt-Baugruppen, die in ein Haltesystem auf Basis eines Heat-Pipe-Fluids integriert sind und mit einem Eintauchausgleich (patentiertes System) ausgestattet sind. Die Zelle ist integriert und geschützt; eine Handhabung der Zelle ist nicht erforderlich. ISOTOWER ist für die folgenden EIT-90-Fixpunkte verfügbar: Indium, Zinn, Zink und Aluminium.

Verfügbare Fixpunkte

• Indium
• Zinn
• Zink
• Aluminium

Prinzip und Anwendung
Jeder ISOTOWER kombiniert eine Fixpunktzelle mit einem Heat-Pipe-(Siphon-)Halteofen, um stabile Bedingungen für die Kalibrierung von Referenzthermometern bereitzustellen. Primärlabore verwenden großformatige Fixpunktzellen in tiefen Heat-Pipe-Öfen, um Temperaturgradienten zu eliminieren — eine Kombination, die sehr geringe Unsicherheiten ermöglicht. Die Kalibrierpräzision hängt direkt von der Eintauchtiefe ab. Über dem Heat-Pipe-Bohrloch mit der Zelle befindet sich ein Heizblock, der Wärmeverluste aufgrund der Eintauchtiefe des zu prüfenden Sensors kompensiert.

Plateaudauer
Plateaudauern von 24 Stunden oder mehr sind leicht erreichbar; das Datenblatt gibt eine typische Plateaudauer von 30 Stunden an, was einen großen Arbeitsbereich für Kalibrierungen über den gesamten Tag bietet.

Vorteile des ISOTOWER gegenüber konventionellem System (Quarz-Zelle + Halteofen)
Quarz-Zelle + Halteofen

• Fragil und hohes Bruchrisiko
• Schwer und teuer zu transportieren
• Zelle wird getrennt vom Ofen zertifiziert; Wärmeleitung durch den Sensorträger unbekannt
• Erfordert sorgfältige Handhabung

ISOTOWER

• Kein Glas oder Quarz verwendet — höhere Robustheit
• Einfacher zu transportieren
• All-in-one-System: bekannte Eintaucheigenschaften
• Einfache und sichere Handhabung

Tabelle — Modelle und Hauptmerkmale
Modelle: 490 · 491 · 492 · 493
Fixpunkt: Indium · Zinn · Zink · Aluminium
Temperatur (EIT-90): 156,5985°C · 231,928°C · 419,527°C · 660,323°C
Reinheit des Metalls: 6N für alle Modelle
Plateaudauer: 30 Stunden (typischer Wert)
UKAS-Unsicherheit (premium): 0,7 mK · 0,8 mK · 1 mK · 2 mK
UKAS-Unsicherheit (standard): 2 mK · 2 mK · 2 mK · 6 mK
Aufheizzeit: 2 Stunden (pro Modell)
Innendurchmesser des Bohrlochs: 8 mm (typ.)
Eintauchtiefe: 290 mm (typ.)
Metallhöhe: 180 mm (typ.)

Zusätzliche Informationen
ISOTOWER entsprechen strengen Spezifikationen (CCT/2000/13). Die Einheit ist einfach zu installieren, robust und gut transportierbar; die Zelle ist integriert und geschützt.

Technische Daten

• Verfügbare Modelle: 490 (Isotower Indium), 491 (Isotower Zinn), 492 (Isotower Zink), 493 (Isotower Aluminium)
• Temperaturen (EIT-90): Indium 156,5985°C ; Zinn 231,928°C ; Zink 419,527°C ; Aluminium 660,323°C
• Metallreinheit: 6N für alle Modelle
• Plateaudauer: 30 Stunden (typisch)
• UKAS-Unsicherheit (premium): 0,7 mK (Indium) ; 0,8 mK (Zinn) ; 1 mK (Zink) ; 2 mK (Aluminium)
• UKAS-Unsicherheit (standard): 2 mK (Indium, Zinn, Zink) ; 6 mK (Aluminium)
• Aufheizzeit: 2 Stunden
• Innendurchmesser des Bohrlochs: 8 mm
• Eintauchtiefe: 290 mm
• Metallhöhe: 180 mm
• Abmessungen (L x B x H): 430 x 310 x 300 mm
• Masse: 15 kg
• Netzanschluss: 110 VAC oder 130 VAC, 50/60 Hz
• Leistung: 900 W
