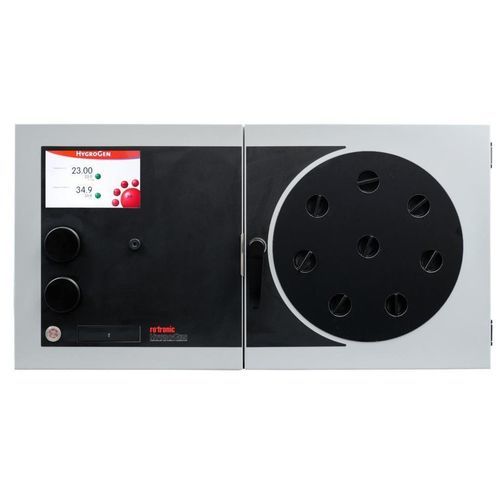

Kalibrierungs-Feuchtigkeitsgenerator HYGROGEN2 – XL

tragbarprogrammierbarcomputergesteuert

Zusammenfassung
Tragbarer Referenzgenerator zur Kalibrierung von Feuchte- und Temperaturmessgeräten. Das HYGROGEN2 – XL (Rotronic) ist ein tragbares Kalibrierlabor mit hoher Stabilität, erhöhter Kammerkapazität und Einsatz vor Ort oder im Labor. Es ermöglicht die gleichzeitige Kalibrierung mehrerer Sensoren und erfüllt Qualitäts- und Konformitätsanforderungen (geeignet für ISO 17025-Kontexte).

Hauptfunktionen

• Erzeugt stabile Feuchte- und Temperaturbedingungen (typische Stabilität <+/- 0,1 %rF, <+/- 0,01 °C).
• Feuchte-Austauschzeit unter normalen Bedingungen: ca. 15 Minuten.
• Ermöglicht die gleichzeitige Kalibrierung mehrerer Sensoren und Datenlogger.
• Kammervolumen: 20 Liter (effektives Arbeitsvolumen: 17 Liter).
• Schnelle Sollwertänderungen und geringe Temperaturabsenkung bei Einsätzen.
• AIRCHIP-Digitaltechnik und integrierte Rotronic HW4-Software (FDA 21 CFR Part 11-konform).

Tragbares Kalibrierlabor – Vorteile

• System für Labor- oder Vor-Ort-Einsätze geeignet, ermöglicht vollständige Qualifizierung in der Nähe der zu prüfenden Geräte.
• Hohe Stabilität, schnelle Sollwertwechsel und vergrößertes Kammervolumen in der XL-Version.
• Schnittstellen und Erweiterungsmöglichkeiten für Automatisierung und Integration (USB, Ethernet, optional Remote API).

Detaillierte technische Spezifikationen
Regelbereich max.: 5…95 %rF und 0…60 °C (2…99 %rF / -5…60 °C mit erweitertem Nutzbereich)
Regelstabilität: <+/- 0.01 °C, <+/- 0.1 %rF
Temperaturgradient: <+/- 0.05 °C (15…50 °C), <+/- 0.1 °C (5…60 °C), <+/-0.15 °C (0…5 °C)
Feuchtegradient: 0.1 %rF oder besser
Stabilisierungszeit: <15 Minuten (5…95 %rF)
Temperatursensor: PT100 1/3 DIN Klasse B
Feuchtesensor: Hygromer
Sensorpräzision: +/-0.8 %rF (23 °C +/-5) / +/-1.5…0.8 %rF (0…60 °C); +/-0.1 °C (23 °C +/-5) / +/-0.2 °C (0…60 °C)
Trocknungsmittel: Molekularfilter
Sättigungsgerät: Frontbefüllbares Befeuchter mit Wasserstand-Warnung auf dem Controller-Display
Wasserqualität: Destilliertes oder deionisiertes Wasser
Wasservolumen: Ca. 80 ml
Kammervolumen: 20 Liter, effektive Arbeitsvolumina 17 Liter
Externe Schnittstellen: USB (9 Ports), Ethernet
Netz / Stromverbrauch: 110…230 VAC, 50…60 Hz, 3 A
Externe Anschlüsse: 6 mm temperaturgeregelte Probennahmeschlaufen-Anschlüsse
Gehäusematerial: Spezialstahl
Abmessungen: 800 x 620 x 410 mm
Gewicht: 37 kg

Standardfunktionen

• Standard-Regelbereiche: Temperatur 0...60 °C und Feuchte 5...95 %rF (Erweiterungen verfügbar).
• Feuchteerzeugung durch piezoelektrisches Element mit digitaler PID-Regelung (optimale Reaktionsfähigkeit über den Temperaturbereich).
• Integriertes Touchscreen-Display.
• USB-Schnittstellen für Peripheriegeräte (Maus, Tastatur) und Anschluss von Rotronic HygroClip2-Sensoren per USB.
• Benutzerprogramme mit programmierbaren Sollwerten und 'Ramp / Dwell'-Funktion für automatisierte Mehrpunktkalibrierungen.
• Beheizte Probennahmeöffnungen und externe Messpunkte für den Anschluss eines Referenz-Taupunktspiegels.
• Integriertes UV-Sterilisationssystem im Wasserbehälter.
• Interne Trockenmittelkartusche für Trocknung mit Anzeige des Kartuschenzustands.
• Standardöffnungen zur Konfiguration (HG2-XL: 8 x 30 mm; Sonderversionen möglich: 19 x 30 mm) und Anpasshülsen für verschiedene Sensoren.

Optionale erweiterte Funktionen

• AutoCal (Option): Automatisierte Kalibrierung mehrerer HC2-Sensoren über USB-Adapter AC3001, 20 Benutzerprogramme (bis zu 200 Sollwerte pro Programm), Erstellung von Kalibrierzertifikaten im PDF-Format.
• Externe Referenzeinbindung MBW/RHS: Ermöglicht die Verwendung eines Spiegelhygrometers (MBW) als AutoCal-Referenz oder in der Remote API zur Reduzierung der Unsicherheit.
• Verfügbare Bereichserweiterungen: Niedrige Temperaturen -5...60 °C (Standard 0...60 °C); Feuchte 2...99 %rF (Standard 5...95 %rF).
• Remote-Screen-Sharing / Steuerung via LAN/Wi‑Fi (VNC) für Fernüberwachung und Betrieb.
• Remote API (geplant): Steuerung per Befehlssequenzen via TCP/IP für Integration und Automatisierung (Funktion als bald verfügbar angekündigt).

Merkmale / technische Daten

• Modell: HYGROGEN2 – XL
• Marke (Herstellerreferenz): Rotronic
• Kammervolumen: 20 L (nutzbares Volumen ~17 L)
• Feuchtebereich: 5…95 %RH (ext. 2…99 %RH)
• Temperaturbereich: 0…60 °C (ext. -5…60 °C)
• Stabilität: <+/-0.1 %rF und <+/-0.01 °C
• Stabilisierungszeit: <15 Minuten (5…95 %rF)
• Sensoren: PT100 1/3 DIN Klasse B (Temperatur); Hygromer (Feuchte)
• Schnittstellen: USB (9 Ports), Ethernet
• Netzspannung: 110–230 VAC, 50–60 Hz, 3 A
• Abmessungen / Gewicht: 800 x 620 x 410 mm / 37 kg
