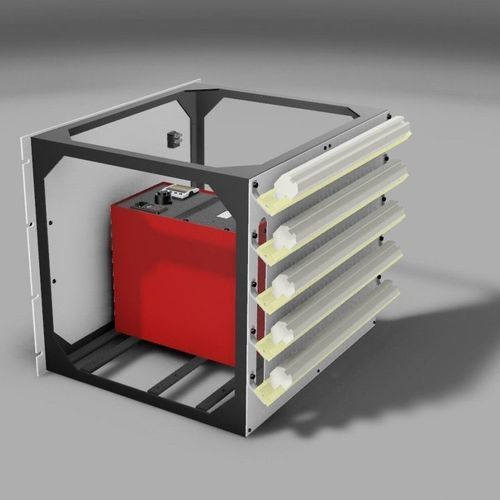

19"-Rack-Verbindungsgehäuse TRURAC 847

für Industrieanlagen

Beschreibung
Der TRURAC 847 ist ein rack-montiertes (19'') Gehäuse für Referenzanschlüsse von Thermoelementen und stellt eine stabile und präzise Temperatur bei 0°C oder optional bei einer höheren Temperatur zwischen 45°C und 70°C bereit. Es werden Peltier-Module verwendet, die nur einen geringen Wartungsaufwand erfordern. Bei einer Temperaturabweichung von mehr als 0,2°C löst ein Alarm aus.

Hauptmerkmale

• Arbeitsbereich Umgebungstemperatur: 2°C bis 65°C
• Geeignet für industrielle Anwendungen und Anlagen mit hoher Thermoelementzahl
• 19''-Rack-Format
• Standardkapazität bis zu 100 Thermoelemente (Doppelanschlusskanäle)

Funktionsprinzip
Im Gehäuse befindet sich eine 0°C-Referenzeinheit, die die Kupfer/Thermoelement-Verbindungen zusammenfasst. Die Anschlüsse zu den Thermoelementen und zum Messgerät befinden sich an der Rückseite der Platine. Bis zu 100 Thermoelemente können mit einer Referenzeinheit kompensiert werden; eine zweite Einheit kann installiert werden, um die Kapazität auf 200 Thermoelemente zu erhöhen. Der Anwender verbindet die Thermoelemente und Kupferleitungen, um eine genaue und sehr stabile Kompensation zu gewährleisten.

Temperaturleistung und Spezifikationen
Temperaturbereich: 0°C (oder 45°C bis 70°C)
Stabilität: ±0,03°C (durch die Belastung der Thermoelemente induzierte Fehler können durch Anpassung des Reglers ausgeglichen werden)
Stabilisierungszeit: 10 min ab 44°C
Kapazität: Bis zu 100 Doppelanschlusskanäle (mit zweiter Einheit auf 200 erweiterbar)
Anschlüsse: Klippon-Klemmen Typ 1.5 AKZ
Alarm: Relais 5 A, 240 V

Allgemeine Spezifikationen
Abmessungen H x B x T: 400 x 483 x 312 mm
Gewicht: 24 kg
Stromversorgung: 100 / 130 V (50/60 Hz) oder 208 / 240 V (50/60 Hz); Leistung: 100 Watt

Umweltspezifikationen
Betriebsbereich: 2°C bis 65°C

Modelle und Zubehör

• Einheit mit Block B1: kann bis zu 36 Thermoelemente aufnehmen
• Einheit mit Block B2: kann bis zu 100 Thermoelemente aufnehmen
• Aufgelistetes Zubehör: Platinsonde für Block B1 (Referenz 935-14-54, mit Zertifikat geliefert), Filter für Lüfter für staubreiche Umgebungen (Referenz 935-17-32), Doppelanschlüsse für Thermoelemente K, E, N, UT, J, R oder S (Referenz 880D/x) — bei Bestellung Menge und Typ angeben

Technische Merkmale / Spezifikationen

• Modell: TRURAC 847
• Typ: Referenzanschlussmodul für Thermoelemente, 19''-Rack-Format
• Betriebsbereich: 0°C oder 45–70°C
• Genauigkeit/Stabilität: ±0,03°C
• Abweichungsalarm: löst bei > 0,2°C aus, 5 A / 240 V Relais
• Kapazität: bis zu 100 Doppelanschlusskanäle (erweiterbar auf 200)
• Stabilisierungszeit: 10 Minuten ab 44°C
• Anschlüsse: Klippon-Klemmen Typ 1.5 AKZ
• Stromversorgung: 100/130 V oder 208/240 V (50/60 Hz), 100 W
• Abmessungen: 400 x 483 x 312 mm
• Gewicht: 24 kg
• Betriebsbereich: Umgebungstemperatur 2°C bis 65°C
