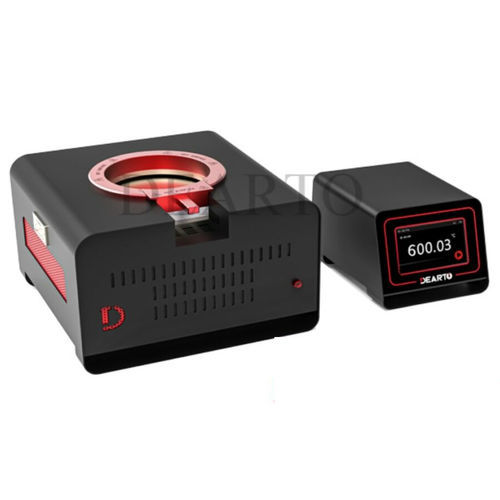

Temperaturkalibrator DTZ-4XXBG

Oberflächenfür Thermoelementfür Infrarot-Pyrometer

Beschreibung
Die DTZ-4XXBG Oberflächenfühler-Kalibratorgeräte sind für die Kalibrierung einer breiten Palette von Oberflächensensoren konzipiert (Oberflächenthermoelemente, NTC/PTS, Dünnschichtsensoren, Oberflächen-RTDs, Bandfühler, L-förmige Sensoren usw.). Jeder Kalibrator besteht aus einem Regler und einem beheizten Block, der eine schnelle Temperatureinstellung, schnelles und stabiles Aufheizen, Multi-Segment-PID-Regelung und eine RS-232-Schnittstelle bietet. Mit geringfügigen Änderungen können diese Kalibratoren in Schwarzkörperquellen für die Kalibrierung von Infrarot-Wärmebildkameras umgerüstet werden.

Wichtige Merkmale

• Verfügbare Temperaturbereiche: DTZ-400BG 35–400 °C, DTZ-450BG 50–500 °C, DTZ-460BG 50–600 °C.
• Durchmesser der Kalibrierplatte: 130 mm, geeignet für Sensoren unterschiedlicher Form und Größe.
• Hohe Genauigkeit: ≤ ±0,5 °C bei 200 °C.
• Ausgezeichnete Stabilität: z. B. ±0,3 °C / 10 min (@300 °C).
• Hohe Anzeigeauflösung: 0,01 °C.
• Multi-Segment-PID-Regelung für hohe/mittlere/niedrige Temperaturbereiche mit minimaler Überschwingung.
• Oberfläche mit luftfahrttechnischem Verbundwerkstoff beschichtet: hohe Härte, Verschleißfestigkeit und gute Wärmeleitfähigkeit.
• Gerilltes Design für präzise Positionierung von L-förmigen Sensoren.
• Einstecköffnung für eine Referenzsonde unter der Mitte der Oberfläche (präzise RTD als Referenz).
• RS-232-Schnittstelle zur PC-Anbindung.
• Tragbar und kompakt: Gesamtmasse 12 kg.

Spezifikationstabelle (Auszug)
Modelle: DTZ-400BG; DTZ-450BG; DTZ-460BG
Temperaturbereich: DTZ-400BG: 35 ~ 400 °C; DTZ-450BG: 50 ~ 500 °C; DTZ-460BG: 50 ~ 600 °C
Durchmesser der Kalibrierplatte: 130 mm
Gleichmässigkeit: 0.3 °C @ RT ≤ t ≤ 100 °C; 0.7 °C @ 100 °C < t ≤ 300 °C; 1.2 °C @ 300 °C < t ≤ 400 °C; 1.8 °C @ 400 °C < t ≤ 500 °C
Stabilität (10 min): ±0.2 °C @ RT ≤ t ≤ 100 °C; ±0.3 °C / 10 min @ 100 °C < t ≤ 300 °C; ±0.4 °C / 10 min @ 300 °C < t ≤ 400 °C; ±0.6 °C / 10 min @ 400 °C < t ≤ 500 °C
Auflösung: 0.01 °C
Anstiegszeit: Raumtemp. → 400 °C: 30 min
Abkühlzeit: 400 °C → Raumtemp. (mit optionaler Schnellkühlvorrichtung): 45 min
Stabilisierungszeit: 8 min
Kommunikationsschnittstelle: RS-232
Unterstützte Sensortypen: RTD / Pt100
Ofenabmessungen: für DTZ-400BG/450BG: 280 (L) × 270 (B) × 190 (H) mm; für DTZ-460BG: 325 (L) × 323 (B) × 214 (H) mm
Reglerabmessungen: 220 (L) × 175 (B) × 144 (H) mm
Gesamtgewicht: 12 kg
Lagerbedingungen: -20 °C ~ 60 °C; 5%RH ~ 80%RH (ohne Kondensation)

Eigenschaften / technische Daten

• Handelsmodell: DTZ-4XXBG (Varianten DTZ-400BG, DTZ-450BG, DTZ-460BG).
• Temperaturbereiche: 35–400 °C (DTZ-400BG), 50–500 °C (DTZ-450BG), 50–600 °C (DTZ-460BG).
• Durchmesser der Kalibrierplatte: 130 mm.
• Oberflächen-Gleichmässigkeit: typ. 0.3 °C (RT→100 °C), steigend bis 1.8 °C abhängig vom Bereich.
• Stabilität (10 min): typ. ±0.2 °C (RT→100 °C), dann ±0.3 / ±0.4 / ±0.6 °C abhängig vom Bereich.
• Angegebene Genauigkeit: ≤ ±0.5 °C @ 200 °C.
• Anzeigeauflösung: 0.01 °C.
• Anstiegszeit: Raumtemp. → 400 °C in 30 min.
• Abkühlzeit: 400 °C → Raumtemp. in ~45 min mit Schnellkühloption.
• Stabilisierungszeit: 8 min.
• Regelung: Multi-Segment-PID, mehrstufige Temperaturregelung, Alarmeinstellungen.
• Kommunikation: RS-232 (PC-Anschluß).
• Unterstützte Sensoren: Oberflächenthermoelemente, Thermistoren, Dünnschichtsensoren, Oberflächen-Pt100-RTDs, Bandfühler, L-förmige Sensoren usw.
• Konstruktion: Aluminiumblock mit glatter Oberflächenbearbeitung; luftfahrttechnische Verbundbeschichtung hoher Härte.
• Zusatzfunktionen: Rillen für präzise Positionierung, Einstecköffnung für Referenzsonde unter der Mitte.
• Ofenabmessungen: 280×270×190 mm (DTZ-400/450BG); 325×323×214 mm (DTZ-460BG).
• Reglerabmessungen: 220×175×144 mm.
• Gesamtgewicht: 12 kg.
• Lagerbedingungen: -20 °C bis 60 °C; Luftfeuchte 5%RH bis 80%RH (ohne Kondensation).
