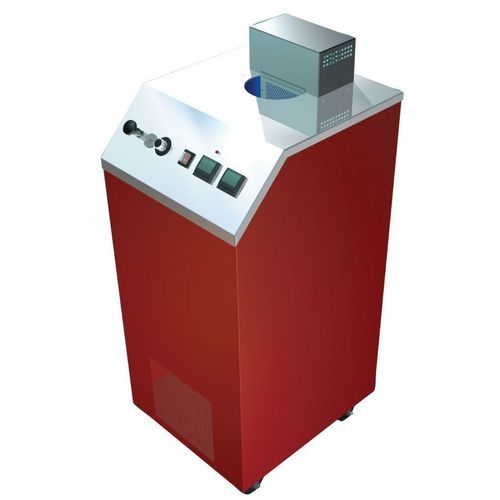

Hochtemperatur-Kalibrierbad Orion 796

NiedrigtemperaturUltra-NiedrigtemperaturHochpräzision

Präsentation
Die Orion-Serie der gerührten Überlauf- flüssigkeitsbäder ist in 3 Modellen (L, M, H) erhältlich, die sich durch ihre Temperaturbereiche unterscheiden. Die Orion-Baureihe ergänzt die Hydra-Serie und bietet ein tieferes Kalibriervolumen. Dieses gerührte Flüssigkeitsbad kalibriert mit geringen Unsicherheiten längere Thermometer und Ausdehnungsthermometer.

Hauptvorteile

• Große Eintauchtiefe: 470 mm
• Niedrige Befüllkosten: Kapazität 8,5 Liter
• Verstellbare Rührgeschwindigkeit
• Homogenität: besser als 0.01°C
• Stabilität: ±0,007°C (typische Werte je nach Bereich)
• Programmierbare automatische Einschaltung
• Flüssigkeitsstand geeignet für Ausdehnungsthermometer, kein Adapter erforderlich

Detaillierte Beschreibung
Dank der großen Eintauchtiefe (470 mm) kann der Orion die größten Dreifachpunkt-Wasserzellen aufnehmen und eine sehr stabile Temperaturumgebung (einige mK) für die Kalibrierung zu vertretbaren Kosten bieten. Zubehör ist verfügbar, um Festpunktzellen des ITS-90 (Quecksilber, Wasser, Gallium, Indium) zu tragen. Der Orion benötigt nur 8,5 L Fluid, was einen guten Kompromiss zwischen optimaler Eintauchtiefe und reduziertem Befüllaufwand darstellt. Im Betrieb liegt der Flüssigkeitsstand 10 mm unterhalb des Deckels, was die Kalibrierung von Ausdehnungsthermometern ohne zusätzlicher Adapter erleichtert.

Modelle

• 796 L: Temperaturbereich -80°C bis 125°C, Versorgungsspannung 240 V, geliefert mit integriertem Kältemodul
• 796 M: Temperaturbereich -40°C bis 125°C, Versorgungsspannung 240 V, geliefert mit integriertem Kältemodul
• 796 H: Temperaturbereich 30°C bis 300°C, Versorgungsspannung 240 V

Zubehör (Beispiele)

• 798-05-02B: Kupfer-Ausgleichsblock
• 798-05-03: Halterung für zwei Festpunktzellen
• 798-05-04: Sondenhalter
• 796-05-01: Doppelhalter für große Dreifachpunkt-Wasserzelle
• 796-03: Monokular und Halter (zur Ablesung von Glasthermometern)
• 796-02-10: Overflow Adaptor
• 796-05-03: Thermometer-Ständer-Kit
• 915/07, 915/08, 915/09: Silikonöle (verschiedene Bereiche) und andere Öle C10/C20 (Litergebinde, 8,5 Liter erforderlich für Befüllung)

Technische Merkmale / Spezifikationen

• Temperatur: ORION L = -80°C bis 125°C; ORION M = -40°C bis 125°C; ORION H = 30°C bis 300°C
• Eintauchtiefe: 470 mm
• Öffnung: 150 mm Durchmesser
• Volumen: 8,5 Liter
• Stabilität: typischerweise ±0,006°C (Beispiele: Methanol -80°C, Methanol -40°C, C10 Oil 125°C)
• Vertikale Homogenität: ORION L/M = ±0,005°C (Methanol, 0°C); ORION H = ±0,007°C (C10 Oil, 125°C)
• Aufheizzeit: 25°C auf 125°C < 50 min (C10-Öl) für L/M; 30°C auf 300°C < 120 min (VH-Öl) für H
• Abkühlzeit: 0°C auf -80°C < 240 min (Methanol) für L; 10°C auf -40°C < 180 min (Methanol) für M
• Abmessungen (H x B x T): 1150 mm x 458 mm x 525 mm
• Masse: ORION L = 78 kg; ORION M = 68 kg; ORION H = 48 kg
• Kommunikation: Geliefert mit Betriebssoftware und Schnittstelle RS422 / RS232
