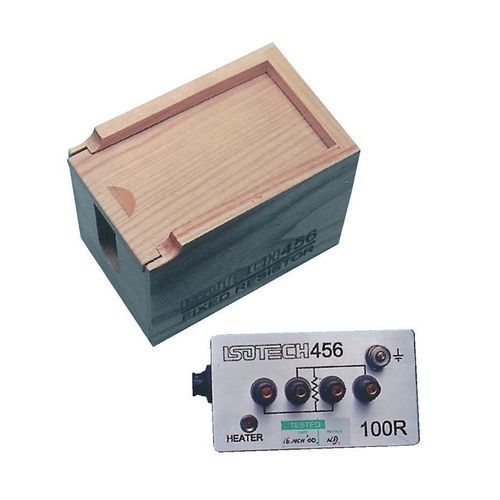

Gleichstromwiderstand 456

ACAC/DCfür Labor

Überblick
Die temperaturgeführten Festwiderstände Serie 456 für AC/DC sind in fünf Werten erhältlich: 10 Ω, 25 Ω, 100 Ω, 1 kΩ und 10 kΩ. Sie bieten hohe metrologische Leistung durch präzise Temperaturführung, Ölfüllung und hermetische Dichtung und eignen sich als Referenz- und Kalibrierwiderstände in Laboren und der Industrie.

Hauptmerkmale

• Nenn-Temperaturkoeffizient des Widerstands: ±0,02 ppm/°C (Temperaturregelung zwischen 18 und 25°C)
• Leistung: 0,5 W bei 25°C
• Widerstandstoleranz: ±0,005%
• Strom‑Rauschen: < 0,010 µV (RMS) / V der angelegten Spannung
• Thermo‑EMK: 0,1 µV/°C max., 0,05 µV/°C typisch
• Geschützt gegen aggressive Umgebungen, ölgefüllt

Detaillierte Beschreibung
Hermetisch verschlossen sind die Festwiderstände 456 gegen Eindringen von Feuchtigkeit oder Sauerstoff geschützt und damit gegen Langzeitdegradation. Die Ölfüllung sorgt für gute Wärmeleitung und erlaubt kurze Überlastperioden ohne Schaden. Mit einer Anfangsgenauigkeit von ±0,005% und Langzeitdrift unter 5 ppm können diese Widerstände als Sekundärnormale zur Kalibrierung anderer Geräte eingesetzt werden. Typische Stabilität: 0,1 ppm/Monat oder besser.

Widerstandsreihe (Tabelle)
Widerstandswerte: 10 Ω / 25 Ω / 100 Ω / 1 kΩ / 10 kΩ
Stabilität: 1 ppm/Jahr bei 1 mA
Nenn-Temperaturkoeffizient: 0,02 ppm/°C (Temperaturregelung zwischen 18 und 25°C)
Toleranz (Anfangsgenauigkeit): ±0,005 %
Induktivität: 0,08 µH
Kapazität: 0,5 pF
Thermo‑EMK‑Effekte: 0,1 µV/°C max., 0,05 µV/°C typisch
Rauschen: < 0,010 µV (RMS) / V der angelegten Spannung

UKAS Kalibrierunsicherheiten (k = 2)
DC-Widerstand: 0,1 bis 1000 Ω → ±5 ppm (beste erweiterte Unsicherheiten)
DC-Widerstand: 1 kΩ bis 100 kΩ → ±12 ppm
AC-Widerstand: 2,5 Ω bis 400 Ω (75 Hz) → ±15 ppm
AC-Widerstand: 400 Ω bis 1000 Ω (75 Hz) → ±100 ppm

Allgemeine Spezifikationen
Abmessungen (L x B x H): 144 x 110 x 96 mm (mit Gehäuse)
Masse: 1 kg (mit Gehäuse), 550 g (ohne Gehäuse)

Technische Merkmale / Spezifikationen

• Modell: Serie 456 (Werte: 10 Ω, 25 Ω, 100 Ω, 1 kΩ, 10 kΩ)
• Temperaturkoeffizient: ±0,02 ppm/°C (18–25°C)
• Nennleistung: 0,5 W bei 25°C
• Anfangstoleranz: ±0,005 %
• Rauschen: < 0,010 µV (RMS) / V
• Thermo‑EMK: 0,1 µV/°C max., 0,05 µV/°C typisch
• Induktivität: 0,08 µH
• Kapazität: 0,5 pF
• Stabilität: 1 ppm/Jahr bei 1 mA
• Langzeitdrift: unter 5 ppm (typische Stabilität 0,1 ppm/Monat)
• Konstruktion: hermetisch verschlossen, ölgefüllt
• Haltetemperatur: 30°C ±0,1°C (andere Temperaturen auf Anfrage)
• Heizleistungsaufnahme: 2 W bei 5 V
• Aufheizzeit: ~30 Minuten von 20°C auf 30°C
• Anzeige: Temperaturhalte‑LED
• Gehäuseabmessungen: 144 x 110 x 96 mm
• Masse: 1 kg (mit Gehäuse) / 550 g (ohne Gehäuse)
• Zertifizierung: UKAS Kalibrierschein (k = 2)
