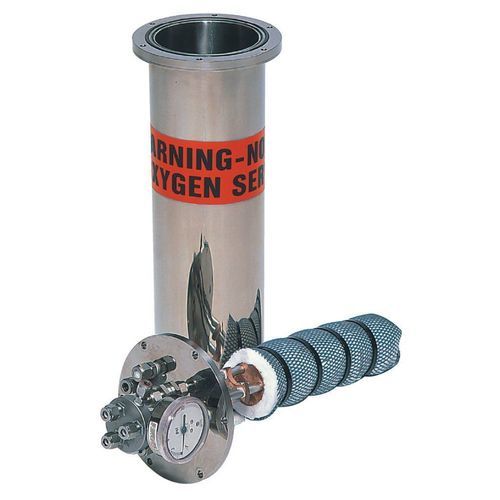

Halteklotz ITL-M-18205

Beschreibung
Dieses Gerät zur Aufrechterhaltung des Siedepunkts dient zur Erzeugung und Aufrechterhaltung des Flüssig/ Dampf-Gleichgewichts (Siedepunkt) von flüssigem Stickstoff (oder flüssigem Argon) zur Kalibrierung von Thermometern nach EIT-90.

• -185 bis -196°C
• Siedepunkt von flüssigem Stickstoff (-195,798°C)
• Gasverteiler (Manifold) für Thermometer
• Einzeln einsetzbar oder auf Prüfbank montierbar

Funktionsweise
Das System ist eigenständig und wird mit flüssigem Stickstoff oder flüssigem Argon gekühlt, das lokal bereitgestellt werden muss. Flüssiger Stickstoff ist in der Regel kostengünstiger und leichter verfügbar als flüssiges Argon. Für den Betrieb wird keine elektrische Energie benötigt. Das System kann den Flüssig/Dampf-Gleichgewichtspunkt von Stickstoff (-195,798°C) oder Argon (-185,8468°C) dauerhaft halten, solange kryogenes Medium in Temperatur zugeführt wird. Es ermöglicht Kalibrierungen durch Vergleich am niedrigsten nach EIT-90 definierten Punkt.

Konstruktion

• Edelstahldewar
• Innerer Ausgleichsblock mit 3 Bohrungen für 3 Thermometer
• Anschlüsse oben zum Befüllen und Überwachen des Kühlmittelfüllstands
• Sicherheits-Druckentlastungsventil
• Manifold zur thermischen Verbindung der zu prüfenden Thermometer mit dem Ausgleichsblock mittels gasförmigem Helium (optional)

Technische Merkmale / Spezifikationen

• Modell: ITL-M-18205
• Nomineller Temperaturbereich: -185°C bis -196°C
• Unsicherheiten: ±0,002°C. Der Temperaturgradient entlang des Kupferblocks liegt unter 2 mK. Hinzu kommt die im Kalibrierzertifikat angegebene Unsicherheit. Zusätzliche Unsicherheiten sind bei Vergleich von ungleichen Sonden zu berücksichtigen.
• Abmessungen: Länge unter der Flansch: 430 mm
  Durchmesser unter der Flansch: 127 mm
  Flanschdurchmesser: 65 mm
• Gewicht: 14 kg
