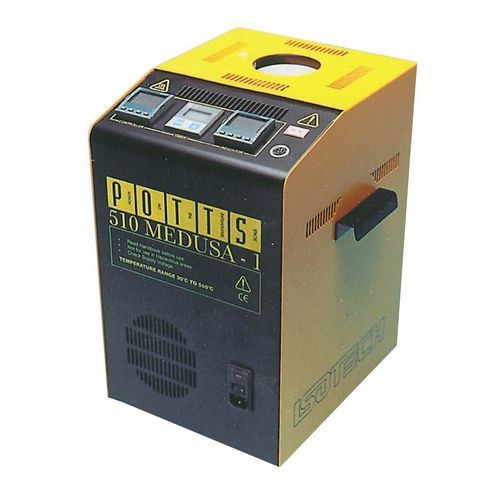

Hochtemperatur-Heizblock Medusa POTTS 510

Kühldigitalfremdgesteuert

Übersicht
Der Trocken-Kalibrierofen Medusa POTTS 510 ist für die Kalibrierung von Sonden mit großer Eintauchtiefe ausgelegt. Er bietet eine Temperaturgleichmäßigkeit, die für die Realisierung von ITS-90-Fixpunkten und für Vergleichskalibrierungen langer Sensoren geeignet ist.

Hauptmerkmale

• Hochkapazitiver Block mit großer Eintauchtiefe
• Entwickelt für die Realisierung von Fixpunkten (ITS-90) und Vergleichskalibrierungen
• Kompatibel mit sehr langen Thermometern und verschiedenen Sondentypen

Funktionen und Anwendungen
Der POTTS 510 ermöglicht die Kalibrierung von Standardthermometern und Temperatursensoren unabhängig von Länge und Form: optische Pyrometer, Oberflächensonden, Thermistoren, Thermoelemente und Platin-Widerstandsthermometer (Pt100). Er kann zur Wartung und Überprüfung von Referenznormale an Fixpunkten wie Gallium-Schmelzpunkt, Indium-dreifachpunkt, Zinn und Zink verwendet werden. Das Kalibrierungsvolumen beträgt Ø45 mm bei einer Eintauchtiefe von 285 mm. Der POTTS 510 ist für den Betrieb bis +550°C ausgelegt (angegebener Bereich: 30°C bis +550°C). Für Temperaturen über 550°C bis 700°C wird das Modell POTTS 511 (Drei-Zonen-Regelung) empfohlen.

Spezifikationen (aus Tabelle)
Temperaturbereich: 30°C bis +550°C
Absolute Stabilität über 30 min: Kalibrierofen: ±0,03°C
±0,1°C für Schwarzkörperquelle
±0,5°C für Oberflächensensoren
±0,001°C für ITS-90-Fixpunktzellen
Abkühlzeit: 550°C bis 30°C: 5 h
Aufheizzeit: 30°C bis 550°C: 90 min
Unsicherheiten: Siehe Produktgrafik
Kalibrierungsvolumen: Ø45 mm × 285 mm Tiefe
Standardeinsatz: 6 Bohrungen Ø 8 mm, Tiefe 250 mm

Allgemeine Daten
Abmessungen: 430 × 310 × 300 mm
Gewicht: 17 kg
Anzeige: Auflösung 0,01 bis 99,99 und 0,1 bis 100,0 / 650,0; Einheiten: °C, °F, K
Stromversorgung: 108 / 130 V, 50/60 Hz oder 208 / 240 V, 50/60 Hz; Leistung: 1000 W
Kommunikationsschnittstellen: RS-232

Lieferumfang (Standard)

• Anzeigegerät
• Referenzsonde Pt100 935-14-95H/DB
• Timer
• Cal Notepad Software
• Serielles Kommunikationkabel
• Bedienungsanleitung
• Rückführbarkeitszertifikat

Zubehör und Optionen

• Metallhülsen (z. B. 510-06-01: Standardhülse 6 Bohrungen Ø 8 mm × 250 mm)
• Ungebohrte Hülse (510-06-02)
• Spezifische Hülse (510-06-03)
• Höhenverstellbarer Ausgleichsblock, 6 Bohrungen Ø 8 mm × 157 mm Tiefe (510-06-04)
• Arbeitssonde Pt100 935-14-95H/DB
• UKAS-Kalibrierzertifikat 5-Punkte
• Schwarzkörperquellen und Targets (510-06-05)
• Hülse und Referenzsonde für Oberflächensensoren (510-06-06)
• ITS-90 Mini-Fixpunktzellen (Gallium, Indium, Zinn, Zink) in Metall- oder Quarzgehäuse (Ref. M17401ML, M17668ML, M17669ML, M17671ML, M17401QS, M17668QS, M17669QS, M17671QS)
• Weitere Zubehörteile: Ersatzsonden, Hülsen für Kalibrierung von Oberflächensensoren, Inconel-Halter für Indium–Zink-Zellen, Transportkoffer

Transportinformationen
Abmessungen ohne Verpackung: 430 × 310 × 300 mm
Gewicht ohne Verpackung: 17 kg
