Thermoelement-Temperaturmessumformer microsKanner

RTDSerieRS-232

Überblick

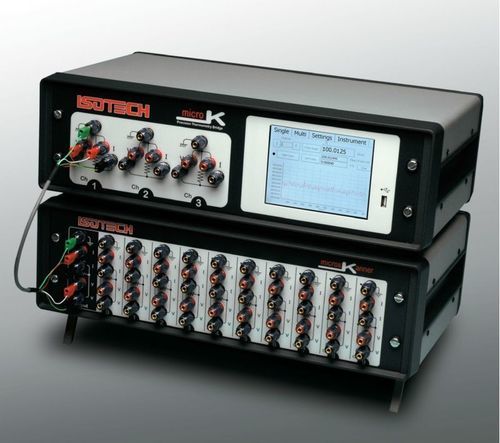

Der Multikanal-Scanner microsKanner bietet 10 einzeln konfigurierbare Kanäle für Eingänge von Platin-Widerstandsthermometern (PRT), Thermistoren oder Thermoelementen. Bis zu 9 Scanner können an ein microK angeschlossen werden und liefern 90 zusätzliche Eingänge.

Vorteile

• Leistung: keine zusätzliche Messunsicherheit
• Flexibilität: akzeptiert alle gängigen Temperaturfühler (PRT, Thermoelemente, Thermistoren)
• Halte-Strom für PRT-Sonden: kanalweise programmierbar
• Benutzerfreundlichkeit: Plug-and-Play — neue Kanäle des microsKanner erscheinen automatisch in der microK-Benutzeroberfläche
• Eingangskanäle: bis zu 90 zusätzliche Kanäle
• Zuverlässigkeit: keine mechanischen Relais zur Wartung

Bedienkomfort
Das System verwendet Plug-and-Play-Technologie. Jeder zusätzliche Kanal des microsKanner ist automatisch in der microK-Oberfläche sichtbar. Die Kanäle des microsKanner werden genauso konfiguriert wie die Kanäle des microK, entweder über die microK-Oberfläche oder per PC-Verbindung über RS232.

Genauigkeit
Der microsKanner erweitert die Eingänge des microK um 10 Kanäle und behält dabei dieselben Genauigkeitsspezifikationen bei. Durch Hinzufügen von bis zu 9 Scannern wird das microK zu einem 92-Kanal-System ohne Leistungsabfall bei der Messung.

Vielseitigkeit
Wie das microK akzeptiert der microsKanner PRTs, Thermoelemente und Thermistoren.

Halte-Strom
Der microsKanner ist mit 10 einzeln programmierbaren Halte-Stromquellen ausgestattet, die PRT-Sonden auch dann mit Strom versorgen können, wenn sie nicht gemessen werden. Die Unsicherheit in Bezug auf Leistungskoeffizienten wird berücksichtigt.

Cable PodTM-Anschlüsse
Die Eingangsanschlüsse des microsKanner akzeptieren 4-mm-Stecker, Ösen und blanke Drähte. Die Kontakte sind aus goldplattierter Kupfer-Tellur-Legierung, um thermische EMFs zu minimieren und die Messunsicherheit zu optimieren.

Spezifikationen

• Modell: microsKanner
• Kanäle pro Modul: 10
• Halte-Strom: 0–10 mA ±0,4 %; 0,7 µA; Auflösung: 2,5 µA
• Eingangsanschlüsse: Cable PodTM: 4-mm-Stecker, Ösen, blanke Drähte
• Kontakt: goldplattiertes Kupfer/Tellur
• Schnittstelle: RS232 (9600 baud)
• Netzteil: 88–264 V (RMS), 47/63 Hz; 10 W max, 1,2 A max
• Referenzbereich: 15–30 °C (10–90 % HR)
• Betriebsbereich: 0–50 °C (0–99 % HR)
• Abmessungen (B x T x H): 520 x 166 x 300 mm
• Gewicht: 12,6 kg
