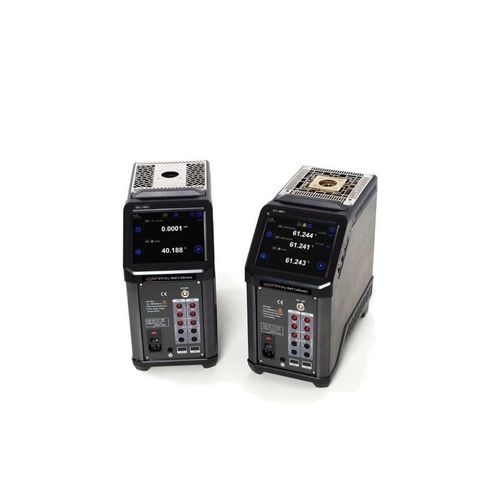

Kühl-Heizblock ADT875-155

digitalfremdgesteuertmit Touchscreen

Allgemeines
Der ADT875 Trockenbrunnen‑Kalibrator ist ein tragbarer Trockenbrunnenofen, der entwickelt wurde, um Geschwindigkeit, Stabilität und Genauigkeit über einen großen Temperaturbereich zu liefern. Er verfügt über umfangreiche Kommunikationsschnittstellen (USB A, USB B, RJ45, Wi‑Fi und Bluetooth). Die CYOR‑Option ermöglicht die Auswahl eines kundenspezifischen Temperaturbereichs zur Optimierung der Kalibrierung. Automatische Selbstkalibrierung des internen Regelsensors anhand einer externen Referenz möglich.

Wesentliche Funktionsmerkmale

• Standardbereich: -40 °C bis 155 °C (Modell 875-155).
• Tragbar und schnelle Erreichung der Solltemperatur.
• Metrologische Leistung: Stabilität, Gleichmäßigkeit, Genauigkeit und Kompensation von Beladungseffekten.
• Farb‑Touchscreen.
• Option Process Calibrator (PC): kombiniert Prozesskalibrierfunktionen (HART‑Dokumentation, Strom/Spannung/Switch/RTD/Thermoelement‑Messungen) mit dem Trockenbrunnen; zeichnet "as found" und "as left" Aufgaben auf, Screenshot, Multikanal‑Aufzeichnung, Auto‑Step und Rampenfunktionen.

Detaillierte Funktionen

• Selbstkalibrierung des internen Regelsensors anhand einer externen Referenz (automatisches und rückverfolgbares Verfahren).
• Steuerung des Sollwerts des Trockenbrunnens über internen Sensor oder externe PRT‑Referenz möglich.
• Dokumentation: großer Speicher (z. B. bis zu 1000 Aufgaben je nach Option), Ergebnisprotokollierung und Aufzeichnungsfunktionen.

Anwendungen & Einsatzbereiche
Prüfung und Kalibrierung von Sonden (PRT, RTD), Thermoelementen, Temperatur‑Transmitter und Schaltern. Geeignet für Sondenvergleich mit externer Referenz, Messung von Widerstandssensoren sowie Tests von Transmittern und Schaltern.

Technische Merkmale / Spezifikationen

• Temperaturbereich (bei 23 °C): -40 °C bis 155 °C.
• Anzeigenauigkeit: ±0,18 °C über den gesamten Bereich.
• 30‑min‑Stabilität: ±0,01 °C.
• Axiale Gleichmäßigkeit (60 mm): ±0,07 °C.
• Radiale Gleichmäßigkeit: ±0,01 °C.
• Beladungseffekt: ±0,1 °C (Anzeigesensor); ±0,02% (externer Sensor).
• Umgebungsbedingungen: garantierte Genauigkeit zwischen 8 °C und 38 °C; Normalbetrieb 0 °C bis 50 °C, 0% bis 90% rF nicht kondensierend, bis 3000 m Höhe.
• Lagerbedingungen: -20 °C bis 60 °C.
• Schutzart: IP20.
• Eintauchtiefe: 150 mm.
• Einsteck‑Außendurchmesser (Insert OD): 25,8 mm.
• Aufheizzeit: 13 min (-40 °C → 155 °C); 5 min (-40 °C → 23 °C); 8 min (23 °C → 155 °C).
• Abkühlzeit: 28 min (155 °C → -40 °C); 8 min (155 °C → 23 °C); 20 min (23 °C → -40 °C).
• Normale Stabilitätszeit: 10 min.
• Anzeigeschrittweite: 0,01 °C.
• Verfügbare Einheiten: °C, °F und K.
• Anzeige: 165 mm Farbtouchscreen.
• Abmessungen (H x B x T): 320 x 170 x 330 mm.
• Gewicht: 9,9 kg.
• Netzversorgung: 90-254 VAC, 45-65 Hz, 580 W.
• Mechanische Prüfungen: Vibration 2 g (10-500 Hz) 30 min an zwei Seiten; Stoß 3 × 4 g; Fallprüfung 500 mm.
• Kommunikation: USB A, USB B, RJ45, Wi‑Fi, Bluetooth.
• Bedienersprachen: Englisch, Chinesisch, Japanisch, Russisch, Deutsch, Französisch, Italienisch und Spanisch.
• Option Process Calibrator (Eingangsspezifikationen): Pt100‑Anzeige Beispielgenauigkeiten: ±0,009 °C bei -40 °C, ±0,010 °C bei 0 °C, ±0,012 °C bei 50 °C, etc.; Pt100 Messauflösung: 1 mΩ; Referenzwiderstandsbereich: 0 Ω bis 400 Ω; Referenzwiderstandsgenauigkeit: 0 Ω–50 Ω: 0,002 Ω; 50 Ω–400 Ω: 0,004% Anzeige.
• Referenzmessfähigkeit: 4‑draht PRT; Anschluss Referenzsonde: LEMO 6‑pol Smart Connector; Anzahl Widerstands/RTD‑Kanäle: 2 (Messung in 2, 3 und 4 Leitungen); Anzahl TC‑Kanäle: 2; Mini‑TC‑Anschlüsse für Paare S, R, K, B, N, E, J, T, C, D, G, L und U.
• TC‑Messgenauigkeit (Sensor ausgenommen, Beispiel Typ K): ±0,13 °C bei 0 °C; ±0,15 °C bei 155 °C; ±0,18 °C bei 350 °C; ±0,24 °C bei 660 °C.
• TC‑Bereich: -100 mV bis 100 mV; TC‑Auflösung: 0,01 V, Eingangsimpedanz < 1 MΩ.
• Strombereich: -30 mA bis 30 mA; Stromgenauigkeit: 0,02% rdg + 2 µA; Stromauflösung: 0,001 mA, Eingangsimpedanz < 100 Ω.
• Spannungsbereich: -30 V bis 30 V; Spannungsgenauigkeit: ±0,02% Anzeige + 2 mV; Spannungsauflösung: 0,01 V, Eingangsimpedanz < 1 MΩ.
• DC 24 V Ausgang: 24 V ±1 V, MAX 60 mA.
• HART‑Kommunikation: als Option verfügbar (Modell ADT875).
• Dokumentation (Option): Speicherung von bis zu 1000 Aufgaben, jede mit 10 Ergebnissen inklusive "as found" und "as left" Daten, Screenshot‑Funktion und Aufzeichnung von Auto‑Step und Rampenfunktionen.
