ÜBERBLICK zum Hochtemperaturofen

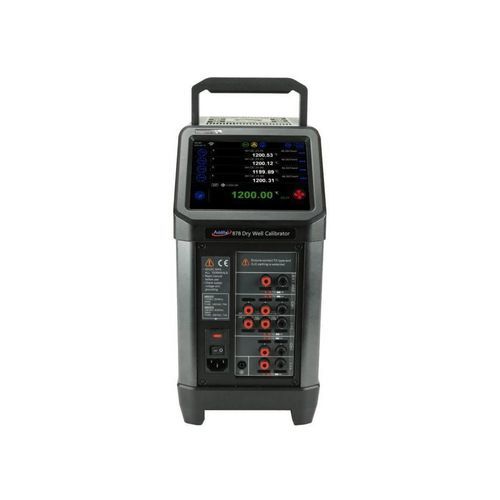

Die Kalibrieröfen ADT875-1210 und ADT878-1210 (Additel) sind für die Kalibrierung von Thermoelementen im Arbeitsbereich von 100 °C bis 1210 °C ausgelegt. Sie bieten hohe Stabilität und Gleichmäßigkeit, austauschbare Metalleinsätze und können mit einem optionalen Process Calibrator (PC) für Mehrkanalmessungen, Aufgabenprotokollierung und HART-Kommunikation geliefert werden.

Wesentliche Merkmale

• Temperaturbereich: 100 °C bis 1210 °C
• Zwei Modelle: ADT875 (Standard) und ADT878 (Referenz)
• Anzeigegenauigkeit (modell- und temperaturabhängig): z. B. ADT878 ±1,5 °C bei 1210 °C (siehe Spezifikationen)
• Stabilität: ±0,1 °C
• Patentierte Advanced Adaptive Control Mehrzonen-Temperaturregelung mit 3-Zonen-Regelung und Gebläsetechnologie
• Austauschbare Metalleinsätze (tief XR 138 mm und kurze XS 115 mm Einsätze für ADT875)
• Process Calibrator (PC) Option: Mehrkanalmessungen (Referenz + bis zu 4 Prüfkanäle), mA/Spannungsmessungen, Schaltprüfungen, 24 V DC Speisung, Aufgabenprotokollierung, Bildschirm-Snapshots und HART-Kommunikation
• 6,5" Farb-Touchscreen; Schnittstellen USB A, USB B, RJ45, WiFi, Bluetooth
• Werkskalibrierung akkreditiert ISO 17025 im Lieferumfang
• Tragbar, robust und schnelle Aufheizzeit

Prozesssteuerung und Optionen
Die Process Calibrator (PC) Option umfasst Additel's patentierte Quick-Push Steckverbinder, kompatibel mit den meisten TC-Anschlüssen. Sie ermöglicht die Messung eines Referenz-Thermoelements sowie bis zu vier UUT-Kanälen, Schaltprüfungen, das Versorgen von 24 V Schleifen, das Aufzeichnen von Aufgaben (as found / as left) und die Nutzung von HART zur Kalibrierung von Sendern. Die Snapshot-Funktion speichert die Anzeige und protokolliert Kanäle mit automatischen Schritt- und Rampenprofilen.

Auswahl der Einsätze
Verfügbare Einsätze:

• Tiefe Einsätze (XR) Eintauchtiefe 138 mm – Modelle A, D, H (verschiedene Bohrungs-Konfigurationen: 6 mm, 6,35 mm usw.)
• Kurze Einsätze (XS) Eintauchtiefe 115 mm (nur ADT875)
• Mehrere Einsatzmodelle (z. B. Modell A: 1×6 mm Bohrung + 3×6,35 mm Bohrungen; Modell D: 4×6 mm Bohrungen; Modell H: 4×6,35 mm Bohrungen; Modelle C, F, G, B, E mit unterschiedlichen Konfigurationen)

AM1210-12 Referenzsonde geliefert (Beispiel)
Typ S, Bereich 0 °C bis 1300 °C, TC-Drahtdurchmesser 0,5 mm, Manteldurchmesser 6 mm, Länge 305 mm, Alumina-Mantel, Schutzkoffer inklusive, Prüfzertifikat mit Daten beigefügt.

Allgemeine Spezifikationen (Auszüge)
Temperaturbereich: 100 °C bis 1210 °C
Anzeigegenauigkeit (Beispiele nach Modell): ADT875: ±1,2 °C bei 100 °C → ±2,0 °C bei 1210 °C; ADT878: ±1,0 °C bei 100 °C → ±1,5 °C bei 1210 °C
Stabilität: ±0,1 °C
Axiale Gleichmäßigkeit (20 mm Zone) Beispiele: ADT875 ±0,6 °C bei 100 °C; ADT878 ±0,4 °C bei 100 °C; Werte steigen mit der Temperatur (siehe vollständige Tabelle)
Radiale Gleichmäßigkeit Beispiele: ±0,2 °C bei 100 °C; ±1,0 °C bei 1210 °C (modellabhängig)
Belastungseinfluss: ±0,5 °C
Umgebungsbedingungen: Genauigkeit garantiert 8 °C bis 38 °C; Betrieb 0 °C bis 50 °C, 0–90% rF ohne Kondensation; normale Einsatzhöhe bis 3000 m
Lagerung: -20 °C bis 60 °C
Einstechtiefe XR-Einsätze: 138 mm (XS 115 mm nur ADT875)
Außendurchmesser (OD): 24,8 mm (0,98")
Aufheizrate: 23 °C → 1210 °C in 50 min (typ.)
Abkühlbeispiele: 1210 °C → 300 °C in 50 min; 300 °C → 50 °C in 50 min (modellabhängig)
Typische Stabilisationszeit: 15 Minuten
Auflösung: 0,01 °C
Einheiten: °C, °F, K
Anzeige: 6,5" Farb-Touchscreen (165 mm)
Abmessungen (HxBxT): 345 x 170 x 330 mm
Gewicht: 10,6 kg
Stromversorgung: 115 V AC (±10%) oder 230 V AC (±10%), umschaltbar, 45–65 Hz, 580 W
Mechanische Tests: Vibration 2 g (10–500 Hz), Stoß 3×4 g, Falltest 500 mm
Schnittstellen: USB A, USB B, RJ45, WiFi, Bluetooth
Sprachen: Englisch, Chinesisch, Japanisch, Russisch, Deutsch
Garantie: 1 Jahr

Spezifikationen Option Process Calibrator (Auszüge)
TC-Messung: akzeptiert S, R, K, B, N, E, J, T, L, U
TC-Bereich (UUT Kanäle 1–4): –75 bis 75 mV; Ref: –18 bis 18 mV
TC-Auflösung: 0.0001 mV; Eingangsimpedanz < 10 Ω
Typ K Genauigkeit (Beispiele ch.1-4, ohne Sonde): ADT875: ±0.182 °C @100 °C → ±0.517 °C @1210 °C; ADT878: ±0.172 °C @100 °C → ±0.382 °C @1210 °C
Spannungsgenauigkeit (z. B.): ADT875 ch.1-4 0.02% rdg + 8 μV; ref ch. 0.01% rdg + 2 μV
Strombereich: –30 mA bis 30 mA; Stromgenauigkeit z. B. ±(0.02% rdg + 2 μA)
Dokumentation: bis zu 1000 Aufgaben mit je bis zu 10 Ergebnissen (as found / as left), zeichnet Rampe/Soak-Funktionen auf, Bildschirm-Snapshot
HART: optional (ADT875PC und ADT878PC)

Hinweis
Die 878-1210 Spezifikationen erfordern die Verwendung eines tiefen "XR"-Einsatzes.
