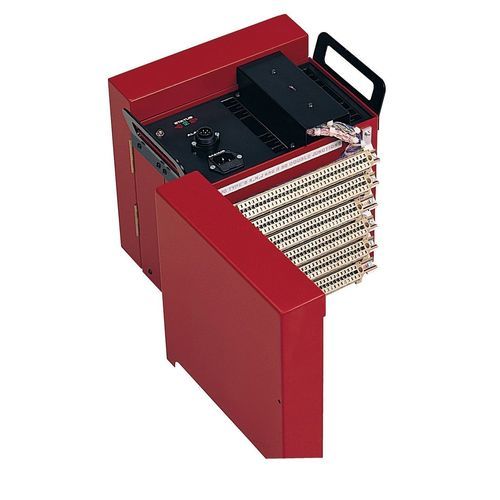

Kompensator TRU 937

Beschreibung
Das TRU 937 ist eine kompakte Kaltstellenkompensator-Einheit für Thermoelemente und liefert eine stabile, präzise Referenztemperatur bei 0 °C oder optional bei 45 °C bis 70 °C. Es verwendet Peltier-Elemente mit geringem Wartungsaufwand und ist in einem kompakten offenen Gehäuse ausgeführt. Die Referenz stabilisiert sich innerhalb von 10 Minuten nach dem Einschalten. Bei Überschreitung der vom Benutzer eingestellten Temperaturabweichung wird ein Alarm ausgelöst.

Anwendungsprinzip
Referenz-Kaltstellen der Thermoelemente werden in temperaturgeregelte Bohrungen eingetaucht und über an den Seiten des Geräts angeordnete Klemmen in einer isothermen Umgebung angeschlossen. Die Temperaturgleichmäßigkeit verhindert parasitäre EMFs an den Klemmen. Der Anwender verbindet seine Thermoelemente und die Kupferausgangsleitungen mit dem Messgerät.

Funktionen

• Betriebsumgebungstemperatur von 2 bis 65 °C
• Geeignet für Laboranwendungen oder Installationen mit hoher Anzahl an Thermoelementen
• Bis zu 50 / 100 Kanäle mit Doppel-Kaltstellen
• Für vorverdrahtete Thermoelemente
• Kompaktes offenes Format

Modelle und Zubehör
TRU 937/50: nimmt bis zu 50 Thermoelemente auf. TRU 937/100: mit B2-Block ausgestattet, nimmt bis zu 100 Thermoelemente auf.
Zubehör: Platinsonde (Art. 935-14-55, mit UKAS-Zertifikat geliefert), Lüfterfilter (Art. 935-17-33) und Doppel-Kaltstellen (Art. 880D/x) für Thermoelemente K, E, N, U, T, J, R oder S (Menge und Typ anzugeben).

Leistung und technische Spezifikationen (Temperatur)
Temperaturbereich: 0 °C (oder 45 °C bis 70 °C)
Stabilität: ±0,03 °C (durch Last der Thermoelemente induzierte Fehler kann durch Einstellung des Reglers kompensiert werden)
Stabilisierungszeit: 10 min ab 44 °C
Kapazität: Bis zu 100 Doppel-Kaltstellen
Anschlüsse: Klippon-Klemmen Typ 1.5 AKZ
Alarm: Relais 5 A, 240 V

Allgemeine Angaben
Abmessungen: TRU 937/100: 265 x 253 x 312 mm
TRU 937/50: 265 x 253 x 230 mm
Gewicht: TRU 937/100: 11 kg
TRU 937/50: 8 kg
Netzversorgung: 100 / 130 V (50/60 Hz) oder 208 / 240 V (50/60 Hz); 200 W

Umweltangaben
Betriebsbereich: 2 °C bis 65 °C

Eigenschaften / technische Daten

• Modell: TRU 937 (50- und 100-Kanal-Versionen)
• Temperaturbereich: 0 °C oder 45–70 °C
• Stabilität: ±0,03 °C
• Stabilisierungszeit: 10 min ab 44 °C
• Kapazität: bis zu 100 Doppel-Kaltstellen
• Anschlüsse: Klippon-Klemmen Typ 1.5 AKZ
• Alarm: Relais 5 A, 240 V
• Abmessungen (TRU 937/100): 265 x 253 x 312 mm
• Abmessungen (TRU 937/50): 265 x 253 x 230 mm
• Gewicht (TRU 937/100): 11 kg
• Gewicht (TRU 937/50): 8 kg
• Netzversorgung: 100/130 V oder 208/240 V (50/60 Hz), 200 W
• Betriebsbereich: 2 °C bis 65 °C
