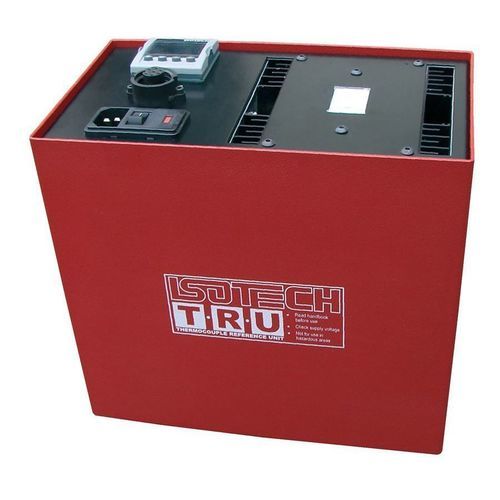

Desktop-Anschlusssystem TRU 938

für Prüfstände

Beschreibung
Der TRU 938, eine Referenzeinheit für Thermoelement-Anschlusspunkte, liefert eine stabile und präzise Temperatur von 0°C oder eine gehaltene Temperatur zwischen 45 und 70°C. Er verwendet Peltier-Elemente und ist in einem kompaktgehäuse für Labor- und Kalibrierumgebungen ausgeführt.

Anwendungen und Bedingungen

• Geeignet für Laboranwendungen oder Anlagen mit hoher Anzahl an Thermoelementen
• Betriebstemperaturbereich: 2 bis 65°C

Alarm
Ein Alarm wird ausgelöst, wenn die Temperatur um mehr als ±0,2°C abweicht.

Verfügbare Blöcke
B1 (für Labore empfohlen): 6 Bohrungen Ø6,2 mm, Tiefe 130 mm, plus 1 Bohrung Ø4,2 mm; Gesamtkapazität: 36 Doppelknoten.
B2: 8 Bohrungen Ø8,2 mm, Tiefe 76 mm, plus 1 Bohrung Ø4,2 mm zur Aufnahme einer RTD-Steuerfühler (Fühler separat erhältlich); Gesamtkapazität: 100 Anschlüsse.

Temperaturleistung und Spezifikationen
Temperaturbereich: 0°C (oder 45°C bis 70°C)
Stabilität: ±0,03°C (durch Thermoelement-Belastung induzierte Fehler können durch Einstellung des Reglers kompensiert werden)
Stabilisierungszeit: 10 Minuten ab 44°C
Kapazität: B1 = 6 Bohrungen Ø6,2 mm + 1 Bohrung Ø4,2 mm, Tiefe 130 mm (36 Anschlüsse); B2 = 8 Bohrungen Ø8,2 mm + 1 Bohrung Ø4,2 mm, Tiefe 76 mm (100 Anschlüsse)
Alarm: Relais 5 A, 240 V (Auslösung bei ±0,2°C)

Allgemeine Spezifikationen
Abmessungen H x B x T: 228 x 253 x 148 mm
Gewicht: 5,5 kg
Netzanschluss: 100 / 130 V (50/60 Hz) oder 208 / 240 V (50/60 Hz)
Leistungsaufnahme: 100 W

Umweltspezifikationen
Betriebsbereich: 2°C bis 65°C

Modelle und Zubehör
TRU 938/36: Gerät mit Block B1, nimmt bis zu 36 Thermoelemente auf.
TRU 938/100: Gerät mit Block B2, nimmt bis zu 100 Thermoelemente auf.
Zubehör: 935-14-54 (Platinfühler für Block B1, mit UKAS-Zertifikat geliefert), 935-14-55 (Platinfühler für Block B2, mit UKAS-Zertifikat geliefert), 935-17-32 (Lüfterfilter für staubreiche Umgebungen), 880D/x (Doppelknoten für Thermoelemente K, E, N, UT, J, R oder S; Menge und Anschlussart angeben).

Merkmale / technische Spezifikationen

• Modell: TRU 938
• Funktion: Referenzeinheit für Thermoelement-Anschlusspunkte (Festpunkt bei 0°C oder gehalten bei 45–70°C)
• Technologie: Peltier-Elemente
• Temperaturbereich: 0°C oder 45–70°C
• Stabilität: ±0,03°C
• Stabilisierungszeit: 10 Minuten ab 44°C
• Kapazitäten: B1 = 36 Doppelknoten (6 Bohrungen Ø6,2 mm + 1 Bohrung Ø4,2 mm, Tiefe 130 mm); B2 = 100 Anschlüsse (8 Bohrungen Ø8,2 mm + 1 Bohrung Ø4,2 mm, Tiefe 76 mm)
• Alarm: Relais 5 A, 240 V (Auslösung bei ±0,2°C)
• Abmessungen: 228 x 253 x 148 mm
• Gewicht: 5,5 kg
• Netzanschluss: 100 / 130 V (50/60 Hz) oder 208 / 240 V (50/60 Hz), 100 W
• Betriebsbereich: 2°C bis 65°C
