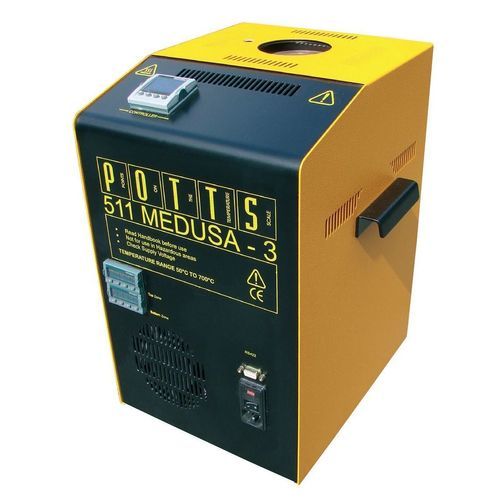

Hochtemperatur-Heizblock Medusa 511

digital

Beschreibung
Medusa 511 ist ein Kalibrator für Temperatursonden von 50 °C bis 700 °C. Er bietet ein großes Kalibriervolumen mit 45 mm Durchmesser und 285 mm Tiefe. Optionale Zubehörteile ermöglichen die Umrüstung für die Kalibrierung von Oberflächensensoren, eine Schwarzkörperquelle für Infrarot-Thermometer und ein ITS-90-Festpunkt-System mit Kalibrierunsicherheiten bis zu 0,001 °C.

Zonen und Funktion
Neben der Hauptzone gibt es zwei zusätzliche Zonen oben und unten, die Endverluste kompensieren und so eine konstante Temperatur im Insert sicherstellen. Für Vergleichskalibrierungen wird Medusa 511 mit einem Insert betrieben. Das Standardinsert verfügt über sechs Bohrungen Ø 8 mm und 250 mm Tiefe. Ein alternatives Insert (44 mm x 170 mm Tiefe) ist verfügbar und hängt von oben in das Bad; die Höhe ist benutzerseitig verstellbar.

Varianten

• MEDUSA 511 B (Basic): der Regler zeigt Sollwert und die Temperatur der Regelsonde an. Standardlieferumfang: 6-fach-Insert (Ø 8 mm, Tiefe 250 mm), Cal Notepad Software, Serielle Verbindungskabel, Bedienungsanleitung und Rückverfolgbarkeitszertifikat.
• MEDUSA 511 S (Site): zusätzlich zu den Funktionen des Modells B verfügt es über einen zweiten digitalen Anzeigenkanal für die Referenzsonde, universelle Temperatureingänge (Pt100 und Thermoelemente Typ K, N, R, S, L, B, PL2, T, J, E), programmierbar bis zu 5 Kalibrierpunkten, Timer zur Steuerung von Badübergängen und zur Automatisierung von ITS-90-Festpunktsequenzen. Anzeige und Regler sind über Schnittstellen ansprechbar.

Hauptmerkmale

• Großes Kalibriervolumen: 48 x 285 mm (Wert auch in den Stichpunkten genannt)
• Temperaturbereich: 50 °C bis 700 °C
• Geeignet für Vergleichskalibrierungen und ITS-90-Festpunkte
• Kompatibel mit langbauigen Thermometern und Sonden

Spezifikationen — Zusammenfassung
Temperaturbereich: 50 °C bis +700 °C
Absolute Stabilität über 30 min: Kalibrierofen ±0,03 °C; Schwarzkörperquelle ±0,1 °C; Oberflächensensoren ±0,5 °C; ITS-90-Festpunkte ±0,001 °C
Abkühlzeit 550 °C → 30 °C: 5 h
Aufheizzeit 30 °C → 550 °C: 90 min
Kalibriervolumen: 45 x 285 mm Tiefe (Tabelle) — Unsicherheiten: siehe Diagramm im Produktblatt
Standardinsert: 6 Bohrungen Ø 8 mm, Tiefe 250 mm

Zubehör und Optionen

• Metallinserts: 511-06-01 (Standardinsert 6 Bohrungen Ø 8 mm, Tiefe 250 mm), 511-06-02 (nicht durchbohrtes Insert), 511-06-03 (spezifisches Insert), 510-06-04 (höheinstellbarer Ausgleichsblock).
• Alternative Bohrungen: Insert 6 x Ø 8 mm Tiefe 157 mm (Referenz für alternative Tiefe).
• Sonden und Targets: 935-14-95H/DB (Arbeits-Pt100), 511-06-05 (Schwarzkörper-Target), 511-06-06 (Insert und Referenzsonde für Oberflächensensor-Kalibrierung).
• ITS-90-Festpunktzellen (Metall oder Quarz): M 17668ML, M 17669ML, M 17671ML, M 17672ML (Mini-Zellen Indium, Zinn, Zink, Aluminium) geliefert mit Reinheitszertifikat.
• Weitere Zubehörteile: 935-14-66 (Referenzsonde für Oberflächensensor-Kalibrierung), 935-14-49 (Referenzsonde für Schwarzkörper), 510-02-02C (Insert für Oberflächensensor-Kalibrierung), 510-05-00 (Halter für Indium-Zink-Zelle), 511-05-01 (Halter für Aluminium-Zelle), 931-22-58 (Transportkoffer).

Transportinformation
Abmessungen ohne Verpackung: 430 x 310 x 300 mm
Gewicht ohne Verpackung: 25 kg

Technische Merkmale / Spezifikationen

• Temperaturbereich: 50 °C bis +700 °C
• Stabilität (30 min): Kalibrierofen ±0,03 °C; Schwarzkörperquelle ±0,1 °C; Oberflächensensoren ±0,5 °C; ITS-90-Festpunkte ±0,001 °C
• Aufheizzeit (30 °C → 550 °C): 90 min
• Abkühlzeit (550 °C → 30 °C): 5 h
• Kalibriervolumen: 45 x 285 mm (Tabelle) — Wert 48 x 285 mm ebenfalls in den Punkten genannt
• Standardinsert: 6 Bohrungen Ø 8 mm, Tiefe 250 mm
• Abmessungen: 430 x 310 x 300 mm
• Masse: 25 kg
• Anzeige: Auflösung 0,01 bis 99,99 und 0,1 bis 100,0 / 650,0; Einheiten °C, °F, K
• Netzversorgung: 108 / 130 V (50 / 60 Hz) oder 208 / 240 V (50 / 60 Hz) — 1800 Watt
• Schnittstellen: RS 232
