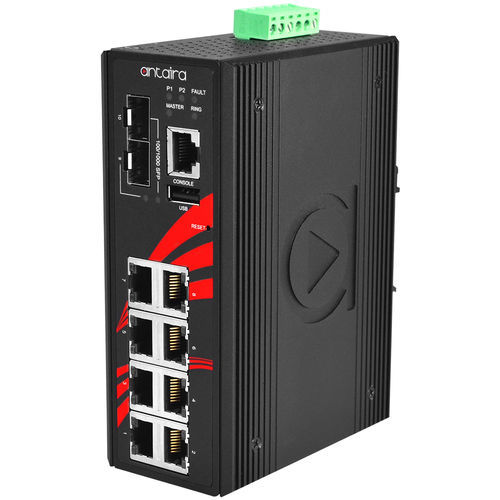

Ethernet-Switch / managed LMP-1002G-SFP-T

10 Ports8 PortsNetzwerkschicht 2

Einführung
Der Antaira LMP-1002G-SFP-T ist ein 10-Port industrieller verwalteter Gigabit PoE+ Ethernet-Switch mit 8 x 10/100/1000Tx Ports (IEEE 802.3at/af, bis zu 30W pro Port) und 2 x 100/1000 Dual-Rate SFP-Steckplätzen für Glasfaser-Uplinks. Er ist ein Layer-2-Switch mit webbasiertem Management und bietet erweiterte Netzwerkfunktionen für industrielle Steuerungs- und SCADA-Umgebungen.

Produktübersicht
Das Gerät ist IP30-zertifiziert, auf DIN-Schiene montierbar und arbeitet im erweiterten Temperaturbereich (-40°C bis 75°C). Es bietet hohen EFT/ESD-Schutz, redundante 48–55 VDC Eingänge und eignet sich für Energie/Versorgungsbetriebe, Wasser/Abwasser, Öl & Gas, Fabrikautomation, Überwachung und intelligente Verkehrssysteme.

Hauptmerkmale

• 8 x 10/100/1000BASE-T mit IEEE 802.3af/at PoE (30W pro Port) und 2 x 100/1000 SFP-Steckplätze
• Netzwerkredundanz: RSTP/MSTP und ITU-T G.8032 ERPS (Wiederherstellungszeit <50ms)
• Management: Web-Konsole, CLI, Telnet, SNMP v1/v2c/v3
• IGMP v1/v2/v3 Snooping (bis zu 1024 Gruppen), IEEE 802.1Q VLAN, QoS (IEEE 802.1p), CoS/ToS
• Sicherheit und Zuverlässigkeit: 802.1X, HTTPS, SSH/SSL, Port-Lock, RMON, Modbus/TCP
• PoE-Management: Portbasierte PoE-Steuerung mit PoE Ping Alarm für Power-Recycle und Systemwarnungen per E-Mail
• Redundante Stromversorgungseingänge, Relais-Alarmausgang, Überlast- und Verpolungsschutz

Lieferumfang

• 1 x LMP-1002G-SFP-T
• 2 x Wandbefestigungswinkel mit Schrauben
• 1 x RJ45-auf-DB9 Konsolenkabel
• 1 x DC-Kabel (18 AWG) mit 5,5 x 2,1 mm DC-Buchse

Downloads (nur Titel)

• Datasheet
• Hardware-Handbuch
• Software-Handbuch V6.2
• Schnellinstallationsanleitung

Optionale Zubehörteile

• CBF-LC01LC-MD — LC–LC 1 m Multimode Duplex Glasfaser
• DIN-RACK-2U — DIN-Schiene zu 19" Rack-Montageadapter (2U)
• DRP-240-48 — 240W Industrie DIN-Schienen-Netzteil, 48 VDC / 5,0 A
• MDR-60-48 — 60W Slim DIN-Schienen-Netzteil, 48 VDC / 1,25 A
• PA-60-48-US — Netzteil (Eingang 100–240 VAC, Ausgang 48 VDC/1,25 A) US-Stecker
• SFP-M-T — 1G SFP Multimode 550 m / LC / 850 nm, -40°C–85°C
• SFP-S10-T — 1G SFP Singlemode 10 km / LC / 1310 nm, -40°C–85°C

Technische Daten

• Modell: LMP-1002G-SFP-T
• Ethernet-Ports: 8 x 10/100/1000BASE-T (PoE-fähig)
• PoE: IEEE 802.3af/at, 8 Ports, bis zu 30W pro Port
• Fiber-Ports: 2 x 100/1000BASE-(F)X Dual-Rate SFP-Steckplätze
• Switching-Kapazität: 20 Gbps
• MAC-Tabelle: 8K Einträge; Jumbo-Frame bis 9,6 KB; Speicherpuffer 4 Mbit
• VLAN: 1–4094; IGMP-Gruppen: bis zu 1024
• Redundanz/Protokolle: STP/RSTP/MSTP, LACP, ERPS v1/v2 (<50ms), IGMP, SNMP, Modbus/TCP, IPv4/IPv6
• Verarbeitung: Store-and-forward; Flusskontrolle: IEEE 802.3x
• Gehäuse: Metall, IP30; Montage: DIN-Schiene (Standard), Wandmontage
• Abmessungen (B×H×T): 54 × 142 × 99 mm; Gewicht: 2,5 lbs
• Stromversorgung: abnehmbarer 6-poliger Stecker, 48–55 VDC, redundant
• Systemleistung (Gerät allein): 15 W (ohne PoE-Last)
• Relais-Ausgang: 24 V DC, 1 A; Schutzfunktionen: Überlast, Verpolung
• Betriebstemperatur: -40°C bis 75°C; Lagerung: -40°C bis 85°C; Luftfeuchte: 5%–95% nicht kondensierend
• Zertifizierungen: FCC, CE, UL 60950-1, UL 61010, ISA 12.12.01 (UL C1D2), ATEX, NEMA TS2
• EMI/EMS: EN 55032/55024, IEC61000-Reihen; Umwelttests: IEC60068
• Konformität: RoHS; Garantie: 5 Jahre
