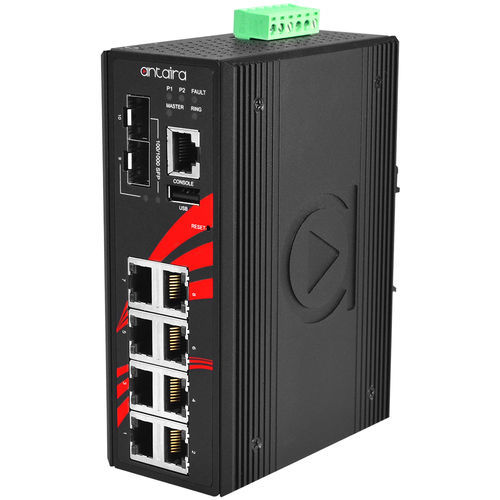

Ethernet-Switch / managed LMP-1002G-SFP-24

10 PortsNetzwerkschicht 2Gigabit-Ethernet

Einführung
Der Antaira LMP-1002G-SFP-24 ist ein 10-Port industrieller Gigabit PoE+ Managed Layer-2 Ethernet-Switch mit 8 x 10/100/1000Tx PoE+-Ports (IEEE 802.3at/af, bis zu 30 W pro Port) und 2 x 100/1000 Dual-Rate SFP-Slots für Glasfaser-Uplinks. Vollständig verwaltbar über Webkonsole, CLI und SNMP, ausgelegt für industrielle Steuerungen, Überwachung und mobile PoE-Anwendungen.

Allgemein
Metallgehäuse mit IP30-Schutz; DIN-Schienenmontage und optionale Wandmontage. Betriebstemperatur -10°C bis 70°C. Redundante DC-Eingänge 12–55 VDC mit integriertem Spannungs-Booster zur Bereitstellung von 48 VDC PoE in Niederspannungsumgebungen. Hoher EFT/ESD-Schutz und Relais-Alarmausgang für industrielle Umgebungen.

Funktionen

• 8 x 10/100/1000Tx PoE+ Ports (IEEE 802.3at/af), bis zu 30 W pro Port
• 2 x 100/1000 Dual-Rate SFP-Slots für Glasfaser-Uplinks
• Netzwerk-Redundanz: STP/RSTP/MSTP und ITU-T G.8032 ERPS (Wiederherstellung <50 ms)
• Management: Web Console, CLI, Telnet, SNMP v1/v2c/v3
• Netzwerkfunktionen: IEEE 802.1Q VLAN, IGMP v1/v2/v3 (bis zu 1024 Gruppen), QoS (IEEE 802.1p), LACP
• Sicherheit & Protokolle: 802.1X, HTTPS, SSH/SSL, Modbus TCP, RMON, DHCP-Optionen
• PoE Ping Alarm für Port-Leistungs-Recycling und Systemwarnung per E-Mail
• Metallgehäuse IP30 mit DIN-Schienen- und Wandmontage
• Betriebstemperatur -10°C bis 70°C; 5 Jahre Garantie

Lieferumfang

• 1 x LMP-1002G-SFP-24
• 1 x RJ45 zu DB9 Konsolenkabel
• 1 x DC-Kabel (18 AWG) mit DC-Buchse 5,5 x 2,1 mm
• 2 x Wandmontagehalterungen und Schrauben

Optionale Zubehörteile

• CBF-LC01LC-MD — LC zu LC 1 m Multimode Duplex Glasfaserkabel
• DIN-RACK-2U — DIN-Schiene zu 19" Rack Adapter, 2U
• MDR-60-24 — 60 W / 24 VDC / 2,5 A Industrie-DIN-Schienen-Netzteil
• SFP-M — 1 Gigabit SFP Transceiver, Multimode 550 m / LC / 850 nm
• SFP-S10 — 1 Gigabit SFP Transceiver, Single-Mode 10 km / LC / 1310 nm

Downloads

• Datasheet (Produktserien-Datenblatt PDF)
• Hardware-Handbuch (Produktserien-Hardwarehandbuch PDF)
• Software-Handbuch V6.2 (Softwarehandbuch PDF für 5–26 Port Geräte)

Technische Daten

• Standards: IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/at, 802.1d/w/s, 802.1Q, 802.1X, ITU-T G.8032
• Switching: Store-and-forward, Backplane 20 Gbps, MAC-Tabelle 8K, Jumbo Frame bis 9,6 KB
• Schnittstellen: 8 × 10/100/1000 BASE-T (PoE+), 2 × 100/1000 SFP
• VLAN: 1–4094 Gruppen; IGMP: bis zu 1024 Gruppen
• Management & Protokolle: Web, CLI, Telnet, SNMP v1/v2c/v3, DHCP, SNTP, Syslog, SSH/SSL, HTTPS, Modbus/TCP, LLDP
• Stromversorgung: Abnehmbarer 6-poliger Klemmenblock; Eingang 12–55 VDC (redundant) mit internem Booster; Systemverbrauch ≈15 W (ohne PoE)
• Schutz: EFT/ESD, Überlast- und Verpolungsschutz; Relais-Ausgang 24 V DC, 1 A
• Mechanik: Metallgehäuse IP30; DIN-Schienenmontage; Abmessungen 54 × 142 × 99 mm; Gewicht Gerät 1,13 kg (Versand 1,5 kg)
• Umgebung: Betrieb -10°C bis 70°C; Lagerung -40°C bis 85°C; Luftfeuchte 5%–95% nicht kondensierend
• Zertifizierungen: FCC, CE, UL 60950-1, UL 61010, ISA 12.12.01 (UL C1D2), ATEX, NEMA TS2
• EMI/EMS: FCC Part 15 Klasse A; CE EN 55032/55024; IEC61000 Immunitäts- und Überspannungstests
• Konformität: RoHS; Stabilitätstests nach IEC60068
• Garantie: 5 Jahre
