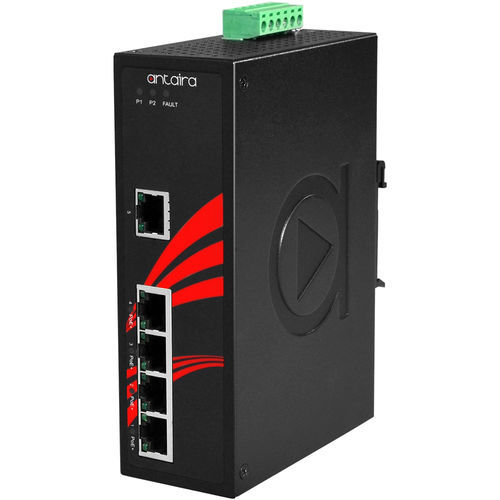

Ethernet-Switch / unmanaged LNP-0500G-24

smart5 PortsGigabit-Ethernet

Produktübersicht Der LNP-0500G-24 von Antaira ist ein intelligenter 5-Port Industrial Unmanaged Ethernet Switch, der die IEEE-802.3at-Konformität (Power-over-Ethernet Plus) an den Ports 1 bis 4 unterstützt. Der Switch ist als Stromquellenausrüstung (PSE) klassifiziert, und wenn er auf diese Weise verwendet wird, ermöglicht der LNP-0500G-24 die Zentralisierung der Stromversorgung und liefert bis zu 30 Watt Leistung pro Port. Der LNP-0500G-24 kann verwendet werden, um IEEE 802.3af- oder 802.3at-konforme Leistungsgeräte (PD) zu versorgen, wodurch zusätzliche Verkabelung entfällt, und unterstützt IEEE 802.3/802.3u/802.3x mit 10/100BTx, Vollduplex oder Halbduplex, MDI/MDI-X-Auto-Sensing, um eine wirtschaftliche Lösung für das industrielle Ethernet-Netzwerk bereitzustellen. Darüber hinaus warnen der Netzwerkschutz vor Broadcast-Stürmen und die integrierte Relais-Warnfunktion Netzwerktechniker bei Stromausfällen oder Portunterbrechungen. Merkmale - Unterstützt 4*10/100/1000Tx IEEE 802.3at/af-konform mit 30W/Port und 1*10/100/1000Tx-Port, Auto MDI - Store-and-Forward-Switching-Architektur - 10Gbps Back-Plane (Switching Fabric) - 8K MAC-Adresstabelle - 9,6Kbytes Jumbo Frame-Unterstützung - Überspannungsschutz 2,000 VDC-Unterstützung - ESD-Schutz 6,000 VDC-Unterstützung - Redundantes Stromversorgungseingangsdesign: 12~36VDC - Eingebauter 1-Relais-Ausgang für Stromausfallwarnung - Robustes Metallgehäuse-Design IP30 - DIN-Schienen- und Wandmontageunterstützung enthalten - Betriebstemperatur - STD: -10~70°C - 5 Jahre Garantie Paketinhalt - 1 - LNP-0500G-24 - 2 - Wandmontagehalterungen und Schrauben - 1 - DC-Kabel –18 AWG zu DC-Buchse 5.5x2.1mm Optionale Zubehörteile - DIN-RACK-2U: DIN-Schiene zu 19" Rack-Montageadapter für alle DIN-Schienen-montierbaren Produkte, 2U Höhe - SDR-240-48: 240 Watt Serie / 48 VDC / 5.0 Amps Industrielle schlanke Hochleistungs-Einzel-Ausgangs-DIN-Schienen-Stromversorgung Technische Spezifikationen Technologie: - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3x Flusskontrolle, IEEE 802.3af/at Power over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Flusskontrolle, Rückdruckflusskontrolle Leistung: - MAC-Tabellengröße: 8K - Jumbo Frame: 10 Kbytes - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port, 1,488,000pps für Gigabit Ethernet-Port - Switching-Architektur: Back-Plane (Switching Fabric): 10Gbps Ethernet-Schnittstelle: - Anzahl der Ethernet-Ports: 5 Ports - 10/100/1000 BASE-T(X): 5 Ports - PoE-Port: 4 Ports (30W/Port) - PoE-Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-span, Mode A) Mechanische Eigenschaften: - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (optional) - Abmessungen (B × H × T): 46 × 142 × 99 mm - Gewicht: Geräteeinheit: 1.6 lbs, Versandgewicht: 2.1 lbs Stromversorgungsanforderungen: - Stromanschluss: Abnehmbarer 6-Kontakt-Klemmenblock - Eingangsspannung: 12V–36V DC, redundanter Eingang - Stromversorgungsredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemstromverbrauch: 25 Watt - Max. PoE-Leistungsbudget: 120 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden Umweltgrenzen: - Betriebstemperatur: -10° bis 70° C (14° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend Regulatorische Zulassungen: - Zertifizierungen: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - ISA 12.12.01 (UL C1D2): ✔ - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC60068-2-27, Vibration: IEC60068-2-6 - Grün: RoHs-konform - Garantie: 5 Jahre
