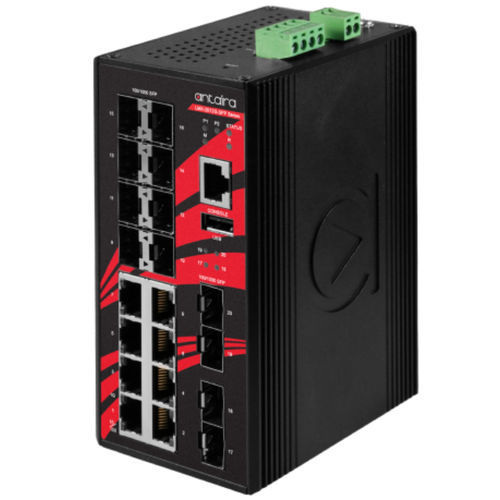

Ethernet-Switch / managed LMX-2012G-SFP

20 PortsNetzwerkschicht 3Gigabit-Ethernet

Produktübersicht Der LMX-2012G-SFP von Antaira Technologies ist ein industrieller Gigabit-Ethernet-Switch mit 20 Ports, der mit 8*10/100/1000Tx Ethernet-Ports und 12*100/1000 SFP-Steckplätzen ausgestattet ist. Der LMX-2012G-SFP ist ein vollständig verwaltbarer Ethernet-Switch der leichten Schicht 3, der mit einem benutzerfreundlichen Web-Management-Konsolendesign vorinstalliert ist. Er unterstützt die Ringnetzwerk-Redundanzfunktion unter Verwendung des offenen Marktstandards ITU-T G.8032 ERPS (Ethernet Ring Protection Switch) Protokoll, das eine Netzwerk-Wiederherstellungszeit von <50ms hat. Die erweiterten Netzwerkfilter- und Sicherheitsfunktionen, wie IGMP, VLAN, QoS, SNMP, Port-Sperre, RMON, Modbus TCP und 802.1X/HTTPS/SSH/SSL erhöhen den Determinismus und verbessern das Netzwerkmanagement für entfernte SCADA-Systeme oder Steuerungsnetzwerke. Der LMX-2012G-SFP ist IP30-zertifiziert und DIN-Schienen-montierbar. Er unterstützt einen Betriebstemperaturbereich von -10° bis 65°C. Er bietet auch einen hohen EFT- und ESD-Schutz für industrielle Netzwerkanwendungen, wie Energie/Versorgung, Wasser/Abwasser, Öl/Gas/Bergbau, Fabrikautomatisierung, Sicherheitsüberwachung im Transportwesen, ITS und jede andere Außen- oder raue Umgebung. Eigenschaften - Unterstützt 8*10/100/1000Tx Gigabit Ethernet und 12*100/1000 SFP-Steckplätze - Netzwerk-Redundanzunterstützung: STP/RSTP/MSTP und G.8032 ERPS (Wiederherstellungszeit <50ms) - Unterstützt IPv4/IPv6 und DHCP-Option 66/67/82 - Unterstützt Modbus/TCP-Protokoll für Geräteverwaltung und -überwachung - IGMP v1/v2/v3 für Multicast-Traffic-Filterung - QoS (IEEE 802.1p/1Q), CoS/ToS zur Erhöhung des Determinismus - IEEE802.1Q VLAN für einfache Netzwerkplanung - Erweiterte Netzwerksicherheit mit IEEE802.1X, SNMP v1/v2c/v3, HTTPS und SSH/SSL - Automatische Warnung bei Ausnahme durch Relaisausgang - Betriebstemperaturbereich: -10° bis 65°C (STD) - 5 Jahre Garantie Lieferumfang - LMX-2012G-SFP - Kurzanleitung zur Installation - Wandmontagehalterungssatz mit Schrauben - DC-Kabel - 18AWG & DC-Buchse 5.5 x 2.1mm Kabel: Weiß (+) / Schwarz (-) - Staubschutzsatz - RJ45-zu-DB9-Serienkonsolenkabel Technische Spezifikationen - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3x Flow Control, IEEE 802.3ad für Port Trunk mit LACP, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-TG.8032 / Y.1344 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Netzwerkauthentifizierung, IEEE 802.1p QoS/CoS - Verarbeitungstyp: Store and Forward - Protokolle: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP-Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6 - Flusskontrolle: IEEE 802.3x Flusskontrolle, Rückdruckflusskontrolle - Konfiguration: Http, Https, Telnet, SSH, CLI, TFTP, SNMP v3 - VLAN-Gruppen: 4095 Gruppen - IGMP-Gruppen: 1024 Gruppen - Ethernet-Redundanz: STP/RSTP/MSTP, Port Trunk mit LACP, ERPS v1/v2 (<50ms) - MAC-Tabellengröße: 8K - Jumbo-Frame: 9.6 Kbytes - Speicherpuffer: 4 Mbits - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port, 1,488,000pps für Gigabit Ethernet-Port - Switching-Architektur: Back-Plane (Switching Fabric): 40Gbps - Ethernet-Port-Anzahl: 8 Ports (10/100/1000 BASE-T(X)) - Faserport-Anzahl: 12 Ports (100/1000 BASE-(F)X SFP) - Wellenlänge: Bezieht sich auf SFP-Modul - LED-Anzeigen: System: Power 1, Power 2, Status(S), Master(M), Ring(R); Ethernet: Geschwindigkeit/Link/Aktiv; SFP: Link/Aktiv - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen (B × H × T): 71.5 x 142 x 99 mm - Gewicht: Geräteeinheit: 3.4 lbs; Versandgewicht: 4.18 lbs - Stromanschluss: Ein abnehmbarer 4-Kontakt- und ein 2-Kontakt-Klemmenblock - Eingangsspannung: 12V–48V DC, Redundante Eingabe - Stromredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemleistungsaufnahme: 19 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden - Betriebstemperatur: -10° bis 65° C (14° bis 149° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zertifizierungen: FCC, CE, UL 61010-1 / UL 61010-2-201, NEMA TS2 - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN55032 Klasse A, EN61000-6-4 Klasse A - EMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Überspannung), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6 - Grün: RoHS-konform - Garantie: 5 Jahre
