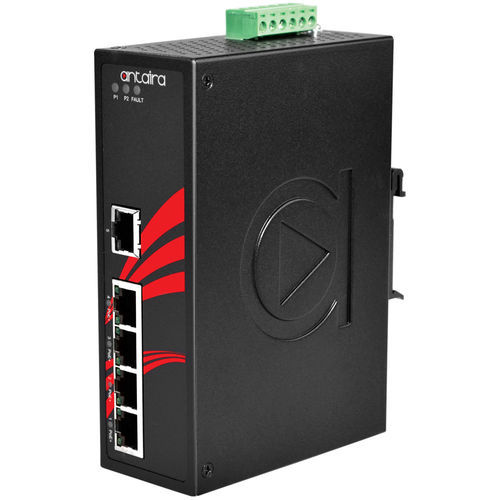

Ethernet-Switch / unmanaged LNP-0500-24

smart5 PortsEinbau

Produktübersicht Der LNP-0500-24 von Antaira ist ein intelligenter 5-Port Industrial Unmanaged Ethernet Switch, der die IEEE-802.3at-Konformität (Power-over-Ethernet Plus) an den Ports 1 bis 4 unterstützt. Der Switch ist als Stromquellenausrüstung (PSE) klassifiziert und ermöglicht in dieser Weise die Zentralisierung der Stromversorgung und bietet bis zu 30 Watt Leistung pro Port. Der LNP-0500-24 kann zur Stromversorgung von IEEE 802.3af oder 802.3at-konformen Geräten (PD) verwendet werden, wodurch zusätzlicher Verkabelungsaufwand entfällt, und unterstützt IEEE 802.3/802.3u/802.3x mit 10/100BTx, Vollduplex oder Halbduplex, MDI/MDI-X-Auto-Sensing, um eine wirtschaftliche Lösung für das industrielle Ethernet-Netzwerk bereitzustellen. Darüber hinaus warnen der Netzwerkschutz vor Broadcast-Stürmen und die integrierte Relais-Warnfunktion Netzwerktechniker bei Stromausfällen oder Portunterbrechungen. Eigenschaften - Netzwerkschutz vor Broadcast-Stürmen - 4-Port IEEE 802.3at-konforme PoE+ Funktion mit 30W/Port - 1-Port 10/100Tx Fast Ethernet - Unterstützt Auto MDI/MDI-X Funktion - Store-and-Forward Switching-Architektur - 2K MAC-Adresstabelle - Überspannungsschutz: 2,000 VDC Unterstützung - ESD-Schutz: 6,000 VDC Unterstützung - Redundantes Stromversorgungseingangsdesign - 12~36VDC - Integrierter Relaisausgang für Portunterbrechungsalarm - Robustes Aluminiumgehäuse-Design IP30 - DIN-Schienen- und Wandmontageunterstützung - Betriebstemperaturbereich - STD: -10° bis 70° C, EOT: -40° bis 75° C - 5 Jahre Garantie Lieferumfang - LNP-0500-24 - Montagehalterungen Optionale Zubehörteile - DIN-RACK-2U: DIN-Schiene zu 19" Rack-Montageadapter für alle DIN-Schienen-montierbaren Produkte, 2U Höhe - NDR-120-24: 120W Einzel-Ausgangs-Industrielle DIN-Schienen-Stromversorgung, 24VDC Ausgang - SDR-240-24: 240 Watt Serie / 24 VDC / 10.0 Amps Industrielle schlanke Hochleistungs-Einzel-Ausgangs-DIN-Schienen-Stromversorgung Technische Spezifikationen Technologie - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3x Flusskontrolle, IEEE 802.3af/at Power over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Flusskontrolle, Rückdruckflusskontrolle Leistung - MAC-Tabellengröße: 2K - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port - Switching-Architektur: Back-Plane (Switching Fabric): 1.0Gbps, Paketdurchsatzfähigkeit (Vollduplex): 1.488Mpps @ 64bytes Ethernet-Schnittstelle - Anzahl der Ethernet-Ports: 5 Ports - 10/100 BASE-T(X): 5 Ports - PoE-Port: 4 Ports (30W/Port) - PoE-Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-span, Mode A) Mechanische Eigenschaften - Gehäuse: Metall, IP30 Schutz - Montage: DIN-Schienenmontage, Wandmontage (optional) - Abmessungen (B × H × T): 46 × 142 × 99 mm - Gewicht: Geräteeinheit: 1.68 lbs, Versandgewicht: 2.0 lbs Stromanforderungen - Stromanschluss: Abnehmbarer 4-Kontakt-Klemmenblock - Eingangsspannung: 12V–36V DC, Redundante Eingabe - Stromredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemstromverbrauch: 25 Watt - Max. PoE-Leistungsbudget: 120 Watt - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden Umweltgrenzen - Betriebstemperatur: -10° bis 70° C (14° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend Regulatorische Zulassungen - Zertifizierungen: FCC, CE - UL 508: ✔ - ISA 12.12.01 (UL C1D2): ✔ - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC60068-2-27, Vibration: IEC60068-2-6 - Grün: RoHs Konform - Garantie: 5 Jahre
