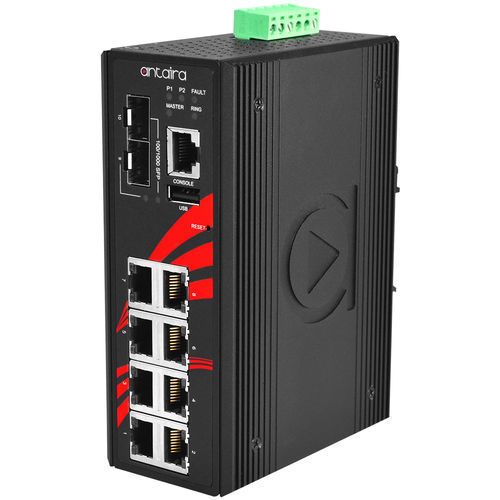

Ethernet-Switch / managed LMP-1002G-SFP-24-T

10 PortsNetzwerkschicht 2Gigabit-Ethernet

Einführung
Antaira LMP-1002G-SFP-24-T ist ein 10-port industrieller Gigabit PoE+ Managed Ethernet-Switch mit 8 x 10/100/1000Tx-Ports (IEEE 802.3at/af, bis zu 30 W pro Port) und 2 x 100/1000 Dual-Rate SFP-Steckplätzen für Gigabit-Glasfaser. Voll verwaltbarer Layer-2-Switch mit benutzerfreundlicher Web-Management-Konsole. Unterstützt Ring-Redundanz nach ITU-T G.8032 ERPS mit <50 ms Wiederherstellungszeit. Erweiterte Netzwerkfilter- und Sicherheitsfunktionen: IGMP, VLAN, QoS, SNMP, Port-Lock, RMON, Modbus TCP, 802.1X, HTTPS, SSH und SSL. Metallgehäuse IP30, DIN-Schienenmontage möglich. Duale Stromversorgung 12–55 V DC mit integriertem Spannungsbooster zur Bereitstellung von vollem 48 VDC PoE in Niederspannungsumgebungen. Hoher EFT- und ESD-Schutz für raue Industrieanwendungen wie Energie/Versorger, Wasser/Abwasser, Öl/Gas/Bergbau, Fabrikautomation, Überwachung und intelligente Verkehrssysteme.

Merkmale

• Unterstützt 8 x 10/100/1000Tx IEEE 802.3at/af (30 W/Port) und 2 x 100/1000 SFP-Slots
• Netzwerkredundanz: RSTP/MSTP und G.8032 ERPS (Wiederherstellungszeit <50 ms)
• Konfiguration: Web-Konsole, Telnet, CLI
• IGMP v1/v2/v3 Support, bis zu 1024 Gruppen
• QoS-Unterstützung (IEEE 802.1p) und CoS/ToS
• IEEE 802.1Q VLAN-Unterstützung; SNMP v1/v2c/v3
• PoE Ping Alarm-Funktion für PoE-Port-Stromrecycling
• Systemwarnungs-Einstellungen für automatische E-Mail-Benachrichtigungen
• Redundantes Stromversorgungskonzept: 12–55 VDC mit integriertem Spannungsbooster
• Gehäuse: Metall, IP30; DIN-Schienen- und Wandmontage
• Betriebstemperatur: -40°C bis 75°C
• 5 Jahre Garantie

Lieferumfang

• 1 x LMP-1002G-SFP-24-T
• 2 x Wandmontagehalterungen und Schrauben
• 1 x RJ45 auf DB9 Seriell-Konsolenkabel
• 1 x DC-Kabel – 18 AWG und DC-Buchse 5.5 x 2.1 mm

Optionale Zubehör

• CBF-LC01LC-MD — LC zu LC 1 m Multimode Duplex
• DIN-RACK-2U — DIN-Schiene zu 19" Rack Adapter, 2U Höhe
• MDR-60-24 — 60 W / 24 VDC / 2.50 A industrielles Slim DIN-Rail-Netzteil
• SFP-M-T — 1 Gbps Multimode SFP Transceiver, 550 m / LC / 850 nm, -40°C bis 85°C
• SFP-S10-T — 1 Gbps Singlemode SFP Transceiver, 10 km / LC / 1310 nm, -40°C bis 85°C

Technische Daten

• IEEE-Standards: IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x flow control; IEEE 802.3af/at PoE; IEEE 802.1d STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP; ITU-T G.8032 ERPS; IEEE 802.1Q VLAN; IEEE 802.1X Authentifizierung; IEEE 802.1p QoS
• Verarbeitungstyp: Store-and-forward
• Protokollunterstützung: IGMP v1/v2/v3; SNMP v1/v2c/v3; TFTP; SNTP; SMTP; RMON; HTTP/HTTPS; Telnet; Syslog; DHCP Option 66/67/82; SSH/SSL; Modbus/TCP; LLDP; IPv4/IPv6
• MAC-Tabellengröße: 8K
• Jumbo-Frame: 9.6 Kbytes
• Speicherpuffer: 4 Mbits
• Übertragungsrate: 14.880 pps (Ethernet), 148.800 pps (Fast Ethernet), 1.488.000 pps (Gigabit)
• Switching-Architektur: Back-plane (switching fabric) 20 Gbps
• Ethernet-Schnittstelle: 8 x 10/100/1000Base-T(X) Ports; PoE-Ports: 8 Ports bei 30 W/Port
• PoE-Pinbelegung: V+, V+, V-, V- an Pins 1,2,3,6 (End-span, Mode A)
• Fiber-Schnittstelle: 2 x 100/1000Base-(F)X SFP Ports (Dual-Rate SFP)
• Gehäuse: Metall, IP30 Schutz
• Montage: DIN-Schiene (Standard), Wandmontage (optional)
• Abmessungen (B x H x T): 54 x 142 x 99 mm
• Gewicht: Gerät 2.5 lbs; Versandgewicht 3.3 lbs
• Stromanschluss: Abnehmbarer 6-poliger Klemmenblock
• Eingangsspannung: 12–55 V DC, redundanter Eingang; integrierter Spannungsbooster für volles 48 VDC PoE von Niederspannungsquellen
• Stromredundanz: Ja
• Relaisausgang: 24 V DC, 1 A resistiv
• Systemleistungsaufnahme: 15 Watt (Standby/System)
• Überstromschutz: Vorhanden
• Verpolungsschutz: Vorhanden
• Umweltgrenzen: Betriebstemperatur -40°C bis 75°C; Lagertemperatur -40°C bis 85°C; Relative Luftfeuchte 5% bis 95% ohne Kondensation
• Zulassungen und Zertifizierungen: FCC, CE; UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Part 15 Subpart B Klasse A; CE EN 55032 Klasse A; EN 61000-6-4 Klasse A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Magnetfeld)
• Stabilitätstests: Free Fall IEC60068-2-32; Shock IEC60068-2-27; Vibration IEC60068-2-6
• Green: RoHS konform
• Garantie: 5 Jahre
