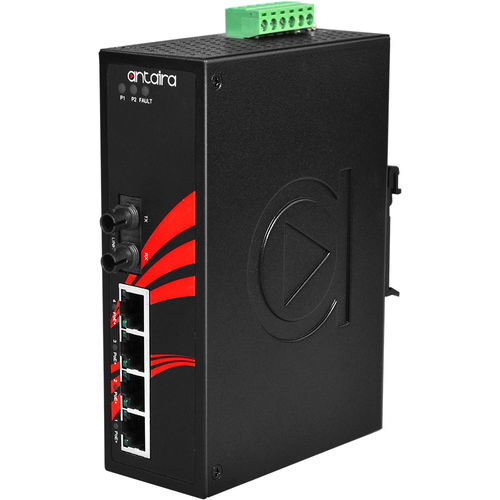

Ethernet-Switch / unmanaged LNP-0501-ST-S3-24

5 Portsfür DIN-Schienemobil

Produktübersicht Der LNP-0501-ST-S3-24 von Antaira Technologies ist ein industrieller PoE+ unmanaged Ethernet-Switch mit 4*10/100Tx Fast Ethernet RJ45-Ports und 1*100Fx Glasfaserport mit ST-Steckern für Single-Mode 30Km. Jeder Ethernet-Port unterstützt eine IEEE 802.3at Hochleistungs-PoE+-Ausgabe von bis zu 30W pro Port, was ihn ideal für Anwendungen macht, die eine PoE-Stromquelle erfordern. Dieses Modell bietet einen Niederspannungseingangsbereich von 12~36VDC mit einem internen Spannungsbooster zur Unterstützung einer 48VDC PoE-Stromausgabe. Der LNP-0501-ST-S3-24 ist IP30-zertifiziert und DIN-Schienen-montierbar und unterstützt einen Betriebstemperaturbereich von -10° bis 70° C. Er bietet auch Ethernet-Konnektivität mit PoE-Funktionen und eine Glasfaserverbindung für mobile Überwachungsanwendungen, die eine Niederspannungsstromquelle wie eine Batterie nutzen, sowie für alle anderen industriellen Automatisierungsstandorte, die eine 24VDC-Stromquelle benötigen, wie z.B. Sicherheitsüberwachung, Verkehrsüberwachungssysteme, Öl/Gas und Bergbau, Anlagenmanagement für Energie/Versorgung, Wasser- und Abwasseraufbereitungsanlagen und automatisierte Produktionslinien in der Fabrikautomation. Merkmale - 4-Port IEEE 802.3at konforme PoE+ Funktion mit 30W/Port - 1-Port 100Fx ST-Typ-Stecker (Single-Mode 30Km) - Unterstützt Auto MDI/MDI-X Funktion - Store-and-Forward Switching-Architektur - 2K MAC-Adresstabelle - Überspannungsschutz: 2,000 VDC Unterstützung - ESD-Schutz: 6,000 VDC Unterstützung - Redundantes Stromversorgungseingangsdesign – 12~36VDC - Eingebauter 1 Relaisausgang für Stromausfallwarnung - IP30 robustes Metallgehäusedesign - DIN-Schienen- und Wandmontageunterstützung - Betriebstemperaturbereich - STD: -10° bis 70°C - 5 Jahre Garantie Lieferumfang - 1 - LNP-0501-ST-S3-24 - 2 - Wandmontagehalterungen und Schrauben - 1 - DC-Kabel –18 AWG & DC-Buchse 5.5x2.1mm Optionale Zubehörteile - DIN-RACK-2U: DIN-Schiene zu 19" Rack-Montageadapter für alle DIN-Schienen-montierbaren Produkte, 2U Höhe - NDR-120-24: 120W Einzel-Ausgang Industrielle DIN-Schienen-Stromversorgung, 24VDC Ausgang - SDR-240-24: 240 Watt Serie / 24 VDC / 10.0 Ampere Industrielle schlanke Hochleistungs-Einzel-Ausgang DIN-Schienen-Stromversorgung Technische Spezifikationen Technologie - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3x Flusskontrolle, IEEE 802.3af/at Power over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Flusskontrolle, Rückdruckflusskontrolle Leistung - MAC-Tabellengröße: 2K - Übertragungsrate: 14,880pps für Ethernet-Port, 148,800pps für Fast Ethernet-Port - Switching-Architektur: Back-Plane (Switching-Fabric): 1Gbps Ethernet-Schnittstelle - Anzahl der Ethernet-Ports: 4 Ports - 10/100 BASE-T(X): 4 Ports - PoE-Port: 4 Ports (30W/Port) - PoE-Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-span, Mode A) Glasfaser-Schnittstelle - Anzahl der Glasfaser-Ports: 1 Port - 100 BASE-FX Glasfaser: 1 Port (ST-Stecker) - Wellenlänge: 1310nm (Single-Mode) Mechanische Eigenschaften - Gehäuse: Metall, IP30 Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen (B × H × T): 46 × 142 × 99 mm - Gewicht: Geräteeinheit: 1.68 lbs, Versandgewicht: 2.0 lbs Stromversorgungsanforderungen - Stromanschluss: Abnehmbarer 6-Kontakt-Klemmenblock - Eingangsspannung: 12V–36V DC, Redundante Eingabe - Stromversorgungsredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemstromverbrauch: 5 Watt - Max. PoE-Leistungsbudget: 90W@12VDC, 120W@36VDC - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden Umweltgrenzen - Betriebstemperatur: -10° bis 70° C (14° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend Regulatorische Zulassungen - Zertifizierungen: FCC, CE - UL 508: ✔ - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN 55032 Klasse A, EN 61000-6-4 Klasse A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC60068-2-27, Vibration: IEC60068-2-6 - Grün: RoHs-konform - Garantie: 5 Jahre
