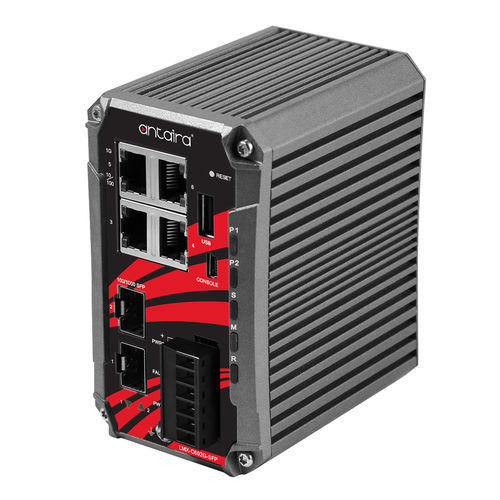

Ethernet-Switch / managed LMX-C602G-SFP-T-V2

6 PortsNetzwerkschicht 3Gigabit-Ethernet

ProduktübersichtDer LMX-C602G-SFP-T-V2 von Antaira Technologies ist ein kompakter, industrieller 6-Port-Gigabit-Ethernet-Switch mit 4*10/100/1000Tx-Ethernet-Ports und 2*100/1000Fx-Dual-Rate-SFP-Slots für Glasfaserverbindungen. Es handelt sich um einen vollständig verwaltbaren, leichten Layer-3-Ethernet-Switch, der mit einer benutzerfreundlichen Web-Management-Konsole ausgestattet ist. Er unterstützt die Ringnetzwerk-Redundanzfunktion mit dem marktüblichen offenen Standard ITU-T G.8032 Ethernet Ring Protection Switch (ERPS)-Protokoll, das eine Netzwerkwiederherstellungszeit von <50 ms bietet. Die fortschrittlichen Netzwerkfilter- und Sicherheitsfunktionen wie IGMP, VLAN, QoS, SNMP, RMON, Modbus TCP und 802.1X/HTTPS/SSH/SSL erhöhen den Determinismus und verbessern das Netzwerkmanagement für dezentrale SCADA-Systeme oder Kontrollnetzwerke. Der LMX-C602G-SFP-T-V2 ist nach IP40 zertifiziert und kann auf einer DIN-Schiene montiert werden. Er unterstützt einen erweiterten Betriebstemperaturbereich von -40°C bis 75°C. Er bietet außerdem einen hohen EFT- und ESD-Schutz für industrielle Netzwerkanwendungen, wie z.B. in den Bereichen Energie/Versorgung, Wasser/Abwasser, Öl/Gas/Bergbau, Fabrikautomation, Sicherheitsüberwachung, ITS und in allen anderen Außenbereichen oder rauen Umgebungen. Mit seiner kompakten Form und allen Anschlüssen, die zur Vorderseite des Ethernet-Switches zeigen, lässt er sich leicht in einem reservierten Raum installieren.EigenschaftenUnterstützt 4*10/100/1000Tx und 2*100/1000 SFP-SteckplätzeNetzwerk-Redundanz-Unterstützung: RSTP/MSTP und G.8032 ERPS (Wiederherstellungszeit <50ms)Konfiguration: Web Console, Telnet, CLI CommandUnterstützt IGMP v1/v2/v3, bis zu 1024 GruppenUnterstützt QoS (IEEE802.1p) und CoS/ToSSupports IEEE802.1Q VLAN, SNMP v1/v2cStromversorgung: 12~48VDC in 6-Pin-KlemmenblockUmpolungsschutzIP40-SchutzHutschiene oder WandmontageBetriebstemperatur (EOT): -40°C bis 75°C5-Jahres-GarantiePaketinhaltLMX-C602G-SFP-T-V2Kurzanleitung für die InstallationWandhalterungsset mit SchraubenDC-Kabel - 18AWG & DC-Buchse 5.5 x 2,1mmSchutzkappen-SetMini-USB B-Typ männlich auf DB9 RS-232 weiblich KabelOptionales ZubehörCBF-LC01LC-MD: LC zu LC 1 Meter Multi-Mode DuplexDIN-RACK-2U: Din-Rail zu 19" Rack Mount Adapter für alle Din-Rail montierbaren Produkte, 2U HöheSFP-M-T: 1 Gigabit Fiber SFP Transceiver, Multi Mode 550M / LC / 850nm, -40º~85ºCSFP-S10-T: 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm, -40º~85ºCCBF-ST01LC-MD: ST zu LC 1 Meter Multi-Mode Duplex KabelNDR-240-48: 240W Single Output Industrial Din-rail, 48VDC OutputTechnical SpecificationsTechnologyTechnologyIEEE Standards: IEEE 802.3 10Tx Ethernet, IEEE 802.3u 100Tx Fast Ethernet, IEEE 802.3ab 1000Tx Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3x Flow Control, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 / Y.1344 ERPS v1/v2, IEEE 802.1Q VLAN, IEEE 802.1p QoS/CoS, IEEE 802.1X Netzwerk-Authentifizierung, IEEE 802.1AB LLDP, IEEE 802.3ad LACPVerarbeitungsart: Speichern und WeiterleitenProtokoll: IPv4/IPv6, IGMP v1/v2/v3, SNMP v1/v2c/v3, LLDP, LLDP-MED, HTTP, HTTPS, SSHv2 telnet, DHCP-Client, DHCPv6-Client, DHCP-Server, Port Mirror, DNS-Client/Proxy, IP-basierter Zugangsfilter, ICMPv6, syslog, Zeitzone / Sommerzeit, NTP-Client, RMON, sFlow, Schleifenerkennung, Konsolenanschluss, USB-Konfigurationssicherung/-wiederherstellung, Warnung bei Stromausfall, Relais-TriggerFlusskontrolle: IEEE 802.3x GegendruckflusskontrolleSoftwarekonfiguration: Http, Https, Telnet, SSH, CLI, TFTP, SNMP v3VLAN-Gruppe: 4095 GruppenIGMP-Gruppe: 1024 GruppenEthernet-Redundanz: STP/RSTP/MSTP, Port Trunk mit LACP, ERPS v1/v2 (<50ms)LeistungMAC Tabellengröße: 8KJumbo Frame: 9.6 KbytesSpeicherpuffer: 4 MbitsTransferrate: 14.880pps für Ethernet Port, 148.800pps für Fast Ethernet Port, 1.488.000pps für Gigabit Ethernet PortSwitching Architektur: Back-Plane (Switching Fabric): 12GbpsEthernet-SchnittstelleAnzahl der Ethernet-Ports: 4 Anschlüsse10/100/1000 BASE-T(X): 4 PortsPoE-Port: 4 Ports (90W/Port)PoE-Pin-Belegung: V-, V-, V+, V+, für Pin 1, 2, 3, 6; V+, V+, V-, V-, für Pin 4, 5, 7, 8GlasfaserschnittstelleGlasfaseranschluss: 2 Anschlüsse100/1000 BASE-(F)X SFP: 2 AnschlüsseWellenlänge: Bezieht sich auf das SFP-ModulSonstige SchnittstelleDIP-Schalter: Steuerung der PoE-Funktion über PortLED-Anzeige: System: Strom 1, Strom 2, Master (M), Ring (R) und Status (S); Ethernet-Anschlüsse: Geschwindigkeit/Link/Aktiv; SFP-Anschluss: Link/AktivMechanische MerkmaleGehäuse: Metall, Schutzart IP40Montage: DIN-Hutschienenmontage, Wandmontage (optional)Abmessungen (B × H × T): 64.9 x 110 x 89,8 mmGewicht: Gerätegewicht: 1,94 lbs; Versandgewicht: 2,59 lbsStromversorgungStromanschluss: Abnehmbare 6-Kontakt-KlemmleisteEingangsspannung: 12V-48V DC, Redundanter EingangStromredundanz: JaRelaisausgang: 24V DC, 1A ohmschSystemleistungsaufnahme: 10.8 WattÜberlastschutz: VorhandenVerpolungsschutz: VorhandenUmgebungsbedingungenBetriebstemperatur: -40° bis 75° C (-40° bis 167° F)Lagertemperatur: -40° bis 85° C (-40° bis 185° F)Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierendZulassungenZertifizierungen: FCC, CEUL 61010-1 / UL 61010-2-201: ✔EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN55032 Klasse A, EN61000-6-4 Klasse AEMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld)Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6MTBF: 767.393 StundenGrün: RoHS-konformGewährleistung: 5 Jahre
