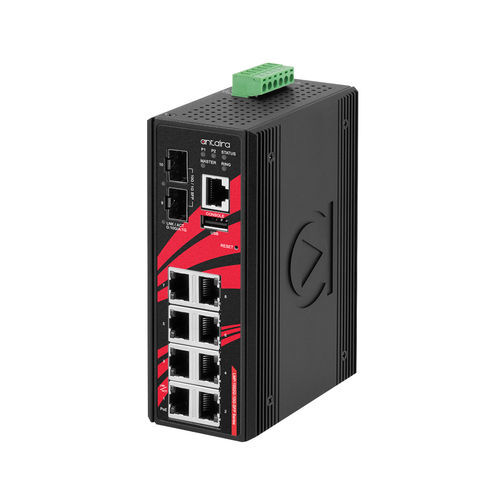

Ethernet-Switch / managed LMP-1002G-10G-SFP

10 PortsNetzwerkschicht 3Gigabit-Ethernet

Einführung
Antaira Technologies LMP-1002G-10G-SFP ist ein 10‑Port industrieller Gigabit Layer‑3 Managed Ethernet‑Switch mit acht PoE+ Gigabit‑Ports und zwei dual‑rate 1G/10G SFP+ Slots. Das Gerät bietet Standard Layer‑2/Layer‑3 Managementfunktionen, Jumbo‑Frame‑Unterstützung und hohe Bandbreite für anspruchsvolle industrielle Netzwerkanwendungen. Das kompakte Metallgehäuse IP30 ist DIN‑schienenmontierbar und funktioniert bei -40°C bis 60°C mit EFT‑ und ESD‑Schutz.

Hauptmerkmale

• 8 x 10/100/1000Base‑T(X) mit IEEE 802.3af/at PoE+ (30 W pro Port)
• 2 x 1G/10G SFP+ Dual‑Rate Fiber‑Slots
• Netzwerk‑Redundanz: STP / RSTP / MSTP und G.8032 ERPS (Recovery <50 ms)
• IPv4/IPv6‑Unterstützung und DHCP Option 66/67/82
• Modbus/TCP‑Support für Geräteverwaltung und Monitoring
• IGMP v1/v2/v3 Multicast‑Filtering; IEEE 802.1Q VLAN‑Segmentierung
• Stromversorgung 48–55 V DC über abnehmbaren 6‑poligen Anschluss; Verpolungsschutz
• DIN‑Schienen‑ oder Wandmontage; Metallgehäuse IP30; Betrieb -40°C bis 60°C
• Max. PoE‑Budget: 240 W

Lieferumfang

• 1 x LMP-1002G-10G-SFP
• 1 x Quick Installation Guide
• 1 x Wandmontage‑Set mit Schrauben
• 1 x DC‑Kabel – 18 AWG & DC‑Stecker 5.5 × 2.1 mm
• 1 x RJ45 Staubschutz‑Set
• 1 x RJ45‑auf‑DB9 Konsolenkabel

Technologie — IEEE‑Standards

• IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ae
• IEEE 802.3af / 802.3at PoE; IEEE 802.3x Flusskontrolle
• IEEE 802.1d STP, 802.1w RSTP, 802.1s MSTP; ITU‑T G.8032 ERPS
• IEEE 802.1Q VLAN; IEEE 802.1p QoS; IEEE 802.1X Authentifizierung
• IEEE 802.1AB LLDP; IEEE 802.3ad Link Aggregation (LACP)

Protokolle & Konfiguration

• IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog
• DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6
• Konfiguration per HTTP/HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3
• VLAN‑Gruppen: bis zu 4095; IGMP‑Gruppen: bis zu 1024

Leistung

• MAC‑Tabelle: 16K
• Jumbo‑Frame: bis zu 9.6 Kbytes
• Speicherpuffer: 8 Mbits
• Übertragungsraten: 14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit), 14,880,000 pps (10 Gigabit)
• Switching‑Fabric (Back‑plane): 56 Gbps

Ethernet‑Schnittstelle

• 8 x 10/100/1000 BASE‑T(X) Ports (PoE auf allen 8 Ports, 30 W/Port)
• PoE‑Belegung: V+, V+, V-, V- auf Pins 1,2,3,6 (End‑span, Mode A)

Fiber‑Schnittstelle

• 2 x 1G/10G SFP+ Ports (Dual‑Rate)
• Wellenlänge: gemäß SFP‑Modul‑Spezifikation

LED‑Anzeigen

• System: Power1, Power2, Master, Ring, Status
• Ethernet‑Ports: Geschwindigkeit / Link / Aktivität
• PoE: On zeigt angeschlossenes PD
• SFP: Link / Aktivität

Mechanische Merkmale

• Gehäuse: Metall, IP30 Schutz
• Montage: DIN‑Schiene (Standard) oder Wand (optional)
• Abmessungen (B × H × T): 54 × 142 × 99 mm
• Gewicht Einheit: 2.43 lbs; Versandgewicht: 3.10 lbs

Stromanforderungen

• Stromanschluss: Abnehmbare 6‑Kontakt Klemme
• Eingangsspannung: 48–55 V DC, redundanter Eingang unterstützt
• Stromredundanz: ja; Relaisausgang: 24 VDC, 1 A resistiv
• Systemverbrauch: 15.5 W (System)
• Max. PoE‑Leistungsbudget: 240 W; Überlast‑ und Verpolungsschutz vorhanden

Umgebungsgrenzen

• Betriebstemperatur: -40° bis 60° C (-40° bis 140° F)
• Lagerungstemperatur: -40° bis 85° C (-40° bis 185° F)
• Relative Luftfeuchte: 5% bis 95% ohne Kondensation

Zulassungen & Zuverlässigkeit

• Zertifizierungen: FCC, CE
• UL: UL 61010‑1 / UL 61010‑2‑201 angegeben
• EMI: FCC Part 15 Klasse A; CE EN 55032 Klasse A; EN 61000‑6‑4 Klasse A
• EMS: CE EN 55035 / EN 61000‑6‑2; IEC61000‑4‑2/3/4/5/6/8
• Stabilitätstests: Free Fall IEC60068‑2‑32; Shock IEC60068‑2‑27; Vibration IEC60068‑2‑6
• MTBF: 352,670 hrs; RoHS konform; Garantie: 5 Jahre

Downloads

• Datasheet
• Hardware‑Handbuch
• Software‑Handbuch V6.1
• Quick Installation Guide

Technische Spezifikationen

• Marke: Antaira Technologies
• Modell: LMP-1002G-10G-SFP
• Typ: 10‑Port industrieller PoE+ Layer‑3 Managed Ethernet‑Switch
• Ethernet‑Ports: 8 x 10/100/1000Tx (PoE+ 30 W/Port)
• Fiber‑Ports: 2 x 1G/10G SFP+
• Max. PoE‑Budget: 240 W
• Stromversorgung: 48–55 V DC (abnehmbare 6‑polige Klemme), redundant
• Switching‑Fabric: 56 Gbps
• MAC‑Tabelle: 16K; Jumbo frame: 9.6 KB
• Abmessungen: 54 × 142 × 99 mm; Gewicht: 2.43 lbs
• Betriebstemperatur: -40° bis 60° C
• Schutz: IP30, Metallgehäuse; Montage: DIN‑Schiene / Wand (optional)
• Zertifizierungen: FCC, CE; aufgelistete EMI/EMS‑Standards
• Garantie: 5 Jahre
