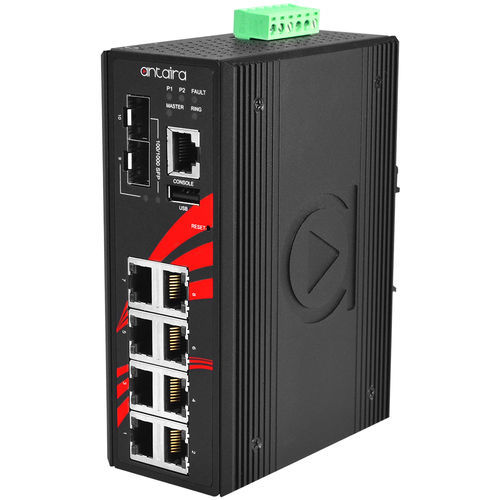

Ethernet-Switch / managed LMP-1002G-SFP

10 PortsNetzwerkschicht 2Gigabit-Ethernet

Einführung Der LMP-1002G-SFP von Antaira ist ein industrieller 10-Port Gigabit PoE+ Managed Ethernet Switch mit 8*10/100/1000Tx Ethernet Ports, die IEEE 802.3at/af für maximal 30W/Port unterstützen, und 2*100/1000 Dual Rate SFP Slots für Gigabit Glasfaserverbindungen. Es handelt sich um einen vollständig verwaltbaren Layer-2-Ethernet-Switch, der mit einer benutzerfreundlichen Web-Management-Konsole ausgestattet ist. Er unterstützt Ringnetzwerkredundanz mit ITU-T G.8032 ERPS mit <50ms Netzwerkwiederherstellungszeit. Zu den erweiterten Netzwerkfilter- und Sicherheitsfunktionen gehören IGMP, VLAN, QoS, SNMP, Port-Lock, RMON, ModbusTCP und 802.1X/HTTPS/SSH/SSL für verbesserten Determinismus und Remote-Netzwerkmanagement. Der LMP-1002G-SFP entspricht der Schutzart IP30, kann auf einer DIN-Schiene montiert werden und unterstützt einen Standardbetriebstemperaturbereich von -10°C bis 70°C. Er bietet einen hohen EFT- und ESD-Schutz für industrielle Anwendungen wie Energie/Versorgung, Wasser/Abwasser, Öl/Gas/Bergbau, Fabrikautomatisierung, Sicherheitsüberwachung, ITS und andere raue Umgebungen. Merkmale

• Unterstützt 8 x 10/100/1000Tx IEEE 802.3at/af (30W/Port) und 2 x 100/1000 SFP-Steckplätze
• Netzwerkredundanz: RSTP/MSTP und G.8032 ERPS (Wiederherstellungszeit <50ms)
• Konfiguration: Web-Konsole, Telnet, CLI
• IGMP v1/v2/v3 Unterstützung, bis zu 1024 Gruppen
• QoS (IEEE802.1p) und CoS/ToS
• IEEE802.1Q VLAN-Unterstützung, SNMP v1/v2c/v3
• PoE-Ping-Alarmfunktion für PoE-Port-Stromwiederherstellung
• Systemwarnungseinstellung für automatische Warnung per E-Mail
• Redundantes Stromeingangsdesign: 48~55VDC
• Gehäuse: Metallgehäuse mit Schutzart IP30; DIN-Schienen- und Wandhalterung
• Standardbetriebstemperatur: -10~70°C
• 5 Jahre Garantie

Packungsinhalt

• 1 x LMP-1002G-SFP
• 2 x Wandhalterungen und Schrauben
• 1 x RJ45 auf DB9 serielles Konsolenkabel
• 1 x DC-Kabel - 18 AWG & DC-Buchse 5,5 x 2,1 mm

Optionales Zubehör

• CBF-LC01LC-MD - LC zu LC 1 Meter Multi-Mode Duplex
• DIN-RACK-2U - Adapter von DIN-Schiene auf 19"-Rack (2U)
• DRP-240-48 - 240 Watt Industrie-Netzteil mit einem Ausgang für DIN-Schiene (48 VDC / 5.0 A)
• MDR-60-48 - 60 Watt Serie / 48 VDC / 1.25 A Industrielles schlankes DIN-Schienen-Netzteil
• PA-60-48-US - Stromadapter für LNP & IMP Serie (Eingang 100-240VAC, Ausgang 48VDC/1.25A)
• SFP-M - 1 Gigabit Fiber SFP Transceiver, Multi-Mode 550M / LC / 850nm
• SFP-S10 - 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm

Technologie / Protokolle

• IEEE Standards: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control, IEEE 802.3af/at PoE, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Authentifizierung, IEEE 802.1p QoS
• Protokolle: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6

Leistung & Architektur

• Verarbeitungsart: Store and Forward
• VLAN Gruppen: 1~4094 Gruppen
• IGMP Gruppen: bis zu 1024
• Ethernet Redundanz: STP/RSTP/MSTP, Port Trunk mit LACP, ERPS v1/v2 (<50ms)
• MAC Tabellengröße: 8K
• Jumbo Frame: 9.6 Kbytes
• Speicherpuffer: 4 Mbits
• Übertragungsrate: 14.880 pps (Ethernet), 148.800 pps (Fast Ethernet), 1.488.000 pps (Gigabit)
• Switching Fabric (Back-Plane): 20 Gbps

Schnittstellen

• Ethernet-Anschlüsse: 8 x 10/100/1000 BASE-T(X)
• PoE-Anschlüsse: 8 Ports (30W/Port)
• PoE Pin-Belegung: V+, V+, V-, V- für Pins 1,2,3,6 (End-Span, Mode A)
• Glasfaseranschlüsse: 2 x 100/1000 BASE-(F)X SFP (Dual Rate)

Mechanisch

• Gehäuse: Metall, Schutzart IP30
• Montage: DIN-Schiene (Standard), Wandmontage (optional)
• Abmessungen (B × H × T): 54 × 142 × 99 mm
• Gewicht: Gerätegewicht: 2,5 lbs; Versandgewicht: 3,3 lbs

Stromversorgung

• Stromanschluss: Abnehmbarer 6-Kontakt-Klemmenblock
• Eingangsspannung: 48V-55V DC, redundanter Eingang
• Stromredundanz: Ja
• Relaisausgang: 24V DC, 1A ohmsch
• Systemleistungsaufnahme: 15 Watt
• Überlaststromschutz: Vorhanden
• Verpolungsschutz: Vorhanden

Umgebungsgrenzwerte

• Betriebstemperatur: -10° bis 70° C (14° bis 158° F)
• Lagertemperatur: -40° bis 85° C (-40° bis 185° F)
• Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend

Regulierung & Zuverlässigkeit

• Zertifizierungen: FCC, CE
• Sicherheitszulassungen: UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Teil 15 Unterabschnitt B Klasse A; CE EN 55032 Klasse A; EN 61000-6-4 Klasse A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Magnetisches Feld)
• Stabilitätstests: Freier Fall IEC60068-2-32; Schock IEC60068-2-27; Vibration IEC60068-2-6
• Grün: RoHS-konform
• Gewährleistung: 5 Jahre

Caractéristiques / Technische Daten

• Modell: LMP-1002G-SFP
• Ports: 8 x Gigabit RJ45 (PoE+ 30W/Port) + 2 x Dual-Rate SFP
• PoE Standard: IEEE 802.3at/af
• Switching-Kapazität: Back-Plane 20 Gbps
• MAC-Tabelle: 8K
• Jumbo Frame: 9.6 KB
• Speicherpuffer: 4 Mbits
• Eingangsspannung: 48-55V DC (redundant)
• Stromverbrauch: 15 W (System)
• Abmessungen: 54 × 142 × 99 mm
• Betriebstemperatur: -10° bis 70° C
• Lagertemperatur: -40° bis 85° C
• Gewicht: 2,5 lbs (Einheit)
• Schutzart: IP30
