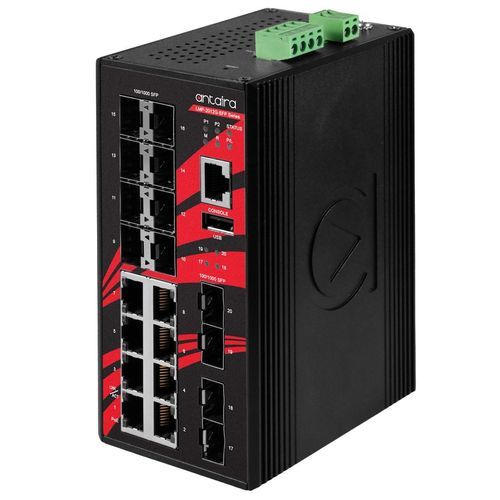

Ethernet-Switch / managed LMP-2012G-SFP

20 PortsNetzwerkschicht 3Gigabit-Ethernet

ProduktübersichtDer LMP-2012G-SFP von Antaira Technologies ist ein industrieller Gigabit-Managed-Ethernet-Switch mit 20 Ports und 8*10/100/1000Tx-Ethernet-Ports, die IEEE 802.af/at für maximal 30 W/Port unterstützen, sowie 12*100/1000 SFP-Slots. Der LMP-2012G-SFP ist ein vollständig verwaltbarer, leichter Layer-3-Ethernet-Switch, der mit einer benutzerfreundlichen Web-Management-Konsole ausgestattet ist. Er unterstützt die Ringnetzwerk-Redundanzfunktion unter Verwendung des offenen Standardprotokolls ITU-T G.8032 ERPS (Ethernet Ring Protection Switch), das eine Netzwerkwiederherstellungszeit von <50 ms bietet. Die fortschrittlichen Netzwerkfilter- und Sicherheitsfunktionen wie IGMP, VLAN, QoS, SNMP, Port-Lock, RMON, Modbus TCP und 802.1X/HTTPS/SSH/SSL erhöhen den Determinismus und verbessern das Netzwerkmanagement für entfernte SCADA-Systeme oder Kontrollnetzwerke. Der LMP-2012G-SFP ist nach IP30 zertifiziert und kann auf einer DIN-Schiene montiert werden. Er unterstützt Betriebstemperaturen von -10° bis 65°C. Er bietet außerdem einen hohen EFT- und ESD-Schutz für industrielle Netzwerkanwendungen, wie z. B. Energie/Versorgung, Wasser/Abwasser, Öl/Gas/Bergbau, Fabrikautomatisierung, Sicherheitsüberwachung im Transportwesen, ITS und andere Außenbereiche oder raue Umgebungen.EigenschaftenUnterstützt 8*10/100/1000Tx Gigabit Ethernet mit IEEE 802.3af/at konformem PoE+ (30W/Port) und 12*100/1000 SFP SlotsNetzwerk-Redundanz-Unterstützung: STP/RSTP/MSTP, und G.8032 ERPS (Wiederherstellungszeit <50ms)Unterstützt IPv4/IPv6 und DHCP Option 66/67/82Unterstützt Modbus/TCP-Protokoll für Gerätemanagement und -überwachungIGMP v1/v2/v3 für Multicast-VerkehrsfilterungQoS (IEEE 802.1p/1Q), CoS/ToS zur Erhöhung des DeterminismusIEEE802.1Q VLAN für einfache NetzwerkplanungErhöhte Netzwerksicherheit mit IEEE802.1X, SNMP v1/v2c/v3, HTTPS und SSH/SSLAuto-Warnung bei Ausnahmen durch RelaisausgangBetriebstemperaturbereich: -10° bis 65°C (STD)5-Jahres-GarantiePaketinhaltLMP-2012G-SFPSchnellinstallationsanleitungWandhalterungsset mit SchraubenDC-Kabel - 18AWG & DC-Buchse 5,5 x 2,1mm (Wire: Weiß (+) / Schwarz (-))StaubschutzhaubensetRJ45 auf DB9 serielles KonsolenkabelTechnische DatenTechnologieNormen: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3x Flow Control, IEEE 802.3af/at Power over Ethernet, IEEE 802.3ad für Port Trunk mit LACP, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-TG.8032 / Y.1344 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Netzwerkauthentifizierung, IEEE 802.1p QoS/CoSVerarbeitungsart: Speichern und WeiterleitenProtokoll: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6Flusskontrolle: IEEE 802.3x Flusskontrolle, GegendruckflusskontrolleSoftwarekonfiguration: Http, Https, Telnet, SSH, CLI, TFTP, SNMP v3VLAN-Gruppe: 4095 GruppenIGMP-Gruppe: 1024 GruppenEthernet-Redundanz: STP/RSTP/MSTP, Port Trunk mit LACP, ERPS v1/v2 (<50ms)LeistungMAC Tabellengröße: 8KJumbo Frame: 9.6 KbytesSpeicherpuffer: 4 MbitsTransferrate: 14.880pps für Ethernet Port, 148.800pps für Fast Ethernet Port, 1.488.000pps für Gigabit Ethernet PortSwitching Architektur: Back-Plane (Switching Fabric): 40GbpsEthernet-SchnittstelleAnzahl der Ethernet-Ports: 8 Anschlüsse10/100/1000 BASE-T(X): 8 PortsPoE-Port: 8 Ports (30 W/Port)PoE-Pin-Belegung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (Endspan, Modus A)GlasfaserschnittstelleAnzahl der Glasfaseranschlüsse: 12 Anschlüsse100/1000 BASE-(F)X SFP: 12 AnschlüsseWellenlänge: Bezieht sich auf das SFP-ModulSonstige SchnittstelleLED-Anzeige: System: Strom 1, Strom 2, Status (S), Master (M), Ring (R), PoE-Last (P/L); Ethernet: Geschwindigkeit/Link/Aktiv; PoE: Angeschlossen an PD-Geräte; SFP: Link/AktivMechanische EigenschaftenGehäuse: Metall, Schutzart IP30Montage: DIN-Hutschienenmontage, Wandmontage (optional)Abmessungen (B × H × T): 71.5 x 142 x 99 mmGewicht: Gerätegewicht: 3,66 lbs; Versandgewicht: 4,43 lbsStromversorgungStromanschluss: Ein abnehmbarer 4-Kontakt- und ein 2-Kontakt-KlemmenblockEingangsspannung: 48V-55V DC, Redundanter EingangStromredundanz: JaRelaisausgang: 24V DC, 1A ohmschSystemleistungsaufnahme: 19 WattMax. PoE-Leistungsbudget: 240 WattÜberlastschutz: VorhandenVerpolungsschutz: VorhandenUmgebungsbedingungenBetriebstemperatur: -10° bis 65° C (14° bis 149° F)Lagertemperatur: -40° bis 85° C (-40° bis 185° F)Relative Luftfeuchtigkeit: 5 % bis 95 %, nicht kondensierendRegulatorische ZulassungenZertifizierungen: FCC, CEUL 61010-1 / UL 61010-2-201: ✔NEMA TS2: ✔EMI: FCC Part 15 Subpart B Class A, CE EN55032 Class A, EN61000-6-4 Class AEMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld)Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC 60068-2-27, Vibration: IEC 60068-2-6Grün: RoHS-konformGewährleistung: 5 Jahre
