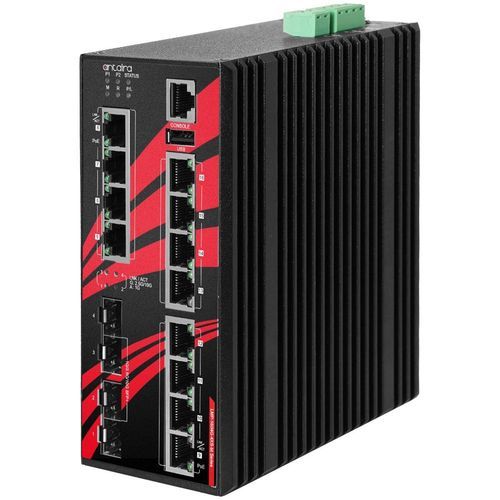

Ethernet-Switch / managed LMP-1604G-4XS-bt

16 PortsNetzwerkschicht 3Gigabit-Ethernet

Produktübersicht16-Port Managed Gigabit IEEE 802.3bt PoE++ Light Layer 3 Ethernet Switch, mit 12*10/100/1000T Ethernet Ports (90W/Port) und 4*1G/2.5G/10G SFP+; 48-55VDC StromeingangEinführungDer LMP-1604G-4XS-bt(-T) von Antaira Technologies ist ein verwalteter Gigabit-PoE++-Ethernet-Switch mit 16 Ports, eingebettet in 12*10/100/1000T-Ethernet-Ports, die IEEE 802.3bt für maximal 90 W/Port unterstützen, und 4*1G/2.5G/10G SFP+-Slots für Glasfaserverbindungen. Es handelt sich um einen vollständig verwaltbaren, leichten Layer-3-Ethernet-Switch, der mit einer benutzerfreundlichen Web-Management-Konsole ausgestattet ist. Er unterstützt die Ringnetzwerk-Redundanzfunktion mit dem marktüblichen offenen Standard ITU-T G.8032 Ethernet Ring Protection Switch (ERPS)-Protokoll, das eine Netzwerkwiederherstellungszeit von <50 ms bietet. Die fortschrittlichen Netzwerkfilter- und Sicherheitsfunktionen wie IGMP, VLAN, QoS, SNMP, RMON, Modbus TCP und 802.1X/HTTPS/SSH/SSL erhöhen den Determinismus und verbessern das Netzwerkmanagement für dezentrale SCADA-Systeme oder Steuerungsnetzwerke.LMP-1604G-4XS-bt(-T) ist nach IP30 zertifiziert und kann auf einer DIN-Schiene montiert werden. Er unterstützt einen erweiterten Betriebstemperaturbereich von -40°C bis 75°C. Darüber hinaus bietet er einen hohen EFT- und ESD-Schutz für industrielle Netzwerkanwendungen, wie z. B. in den Bereichen Energie/Versorgung, Wasser/Abwasser, Öl/Gas/Bergbau, Fabrikautomation, Sicherheitsüberwachung, ITS und in allen anderen Außenbereichen oder rauen Umgebungen. Mit einer kompakten Form und allen Anschlüssen, die zur Vorderseite des Ethernet-Switches zeigen, ist es einfach, Installationen in einem reservierten Raum zu sehen.FeaturesSupport 12*10/100/1000BASE-T Gigabit IEEE 802af/at/bt Compliant PoE++ Ports (90W/Port)Support 4*1G/2.5G/10G SFP+ SlotsITU-T G.8032 Ethernet Ring Protection Switch (ERPS) ProtokollIEEE 802.1D STP (Spanning Tree Protocol), IEEE 802.1w RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s MSTP (Multiple Spanning Tree Protocol)Statische Routes, ARPSNMPv1/v2c/v3, RMON, Modbus TCP und HTTP/HTTPSRADIUS, TACACS+, 802.1X AuthentifizierungACL, IP Source GuardVLAN, QoS und SNMPv3IP30 Robustes MetallgehäuseRedundanter StromeingangLüfterloser BetriebVerpolungsschutzHoher EFT- und ESD-SchutzBetriebstemperatur: -10°C bis 65°C5-Jahres-GarantiePaketinhalt1 x DC-Kabel -18 AWG & DC-Buchse 5.5x2.1mm1 x LMP-1604G-4XS-bt1 x Kurzanleitung zur Installation1 x Wandhalterung mit Schrauben1 x RJ45 zu DB9 Serielles KonsolenkabelTechnische SpezifikationenIEEE Standards: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3z Gigabit Fiber, IEEE 802.3ae 10Gigabit Fiber, IEEE 802.3af/at/bt Power over Ethernet, IEEE 802.3x Flow Control, IEEE 802.3ad LACP, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1Q VLAN Tagging, IEEE 802.1X Network Authentication, IEEE 802.1p QoS/CoS, ITU-T G.8032/Y.1344 ERPS, IEEE 802.1AB LLDPVerarbeitungsart: Speichern und WeiterleitenProtokolle: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6Flusskontrolle: IEEE 802.3x Flusskontrolle, GegendruckflusskontrolleKonfiguration: HTTP, HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3VLAN Gruppen: 4095IGMP Gruppen: 1024Ethernet Redundanz: STP/RSTP/MSTP, Port Trunk mit LACP, ERPS v1/v2 (<50ms)MAC Tabellengröße: 32KJumbo Frame: 9.6KbytesSpeicherpuffer: 32MbitsTransferrate: 77.37 MppsSwitching-Architektur: 104GbpsEthernet-Anschlüsse: 12 x 10/100/1000 BASE-T(X), PoE++ (90W/Port)PoE-Pin-Belegung: V-, V-, V+, V+ für Pin 1,2,3,6; V+, V+, V-, V- für Pin 4,5,7,8 (Modi: A, B, 4-Pair)Glasfaseranschlüsse: 4 x 1G/2.5G/10G SFP+LED-Anzeigen: System: Strom 1, Strom 2, Master (M), Ring (R), Status, PoE-Last (P/L); Ethernet: Geschwindigkeit/Link/Aktiv; PoE: Angeschlossen an PD-Geräte; SFP: Link/AktivGehäuse: Metall, Schutzart IP30Montage: DIN-Schiene, Wandmontage (optional)Abmessungen: 72 x 160 x 130mmGewicht: Einheit: 4.76lb; Versand: 5.78lbStromanschluss: Ein abnehmbarer 4-Kontakt- und ein 2-Kontakt-KlemmenblockEingangsspannung: 48-55V DC, redundanter EingangStromredundanz: JaRelaisausgang: 24VDC, 1A ohmschSystemleistungsaufnahme: 25WMax. PoE-Leistungsbudget: 360WÜberlastschutz: VorhandenVerpolungsschutz: VorhandenBetriebstemperatur: -10° bis 65° C (14° bis 149° F)Lagertemperatur: -40°C ~ 85°C (-40°F ~ 185°F)Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierendZertifizierungen: FCC, CEEMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN55032 Klasse A, EN61000-6-4 Klasse AEMS: CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld)Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC60068-2-27, Vibration: IEC60068-2-6MTBF: 258.072 StundenGrün: RoHS-konformGewährleistung: 5 Jahre
