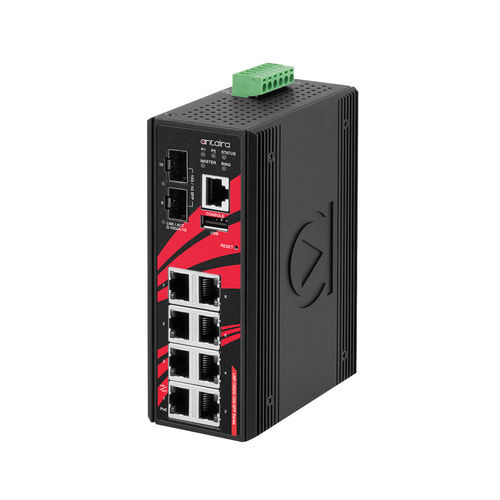

Ethernet-Switch / managed LMP-1002G-10G-SFP-24

10 PortsNetzwerkschicht 2Netzwerkschicht 3

Einführung
Der LMP-1002G-10G-SFP-24 ist ein industriefähiger, verwalteter Ethernet-Switch mit acht PoE+ Gigabit-Ports und zwei Dual-Rate 1G/10G SFP+-Slots für Glasfaser-Uplinks. Er ist für Edge-Konnektivität in industriellen Netzen ausgelegt und bietet Layer-2-Management, weiten Betriebstemperaturbereich und redundante Stromversorgung.

Wesentliche Merkmale

• 10-Port Industrial PoE+ Light Layer 3 Managed Ethernet Switch
• 8 × 10/100/1000Tx PoE-Ports (bis zu 30 W/Port)
• 2 × 1G/10G SFP+ Slots für bandbreitenstarke Fiber-Uplinks
• Stromeingang 12–55 VDC mit redundanter Eingangsversorgung und Verpolungsschutz
• Kompaktes Metallgehäuse IP30, DIN-Schienen- und optional Wandmontage

Funktionen

• Unterstützung IEEE 802.3af/at (30 W pro Port)
• Dual-Rate SFP+ Slots unterstützen 1G- und 10G-Glasfaser-Module
• Netzwerk-Redundanz: STP / RSTP / MSTP und G.8032 ERPS (<50 ms Wiederherstellung)
• IPv4/IPv6-Unterstützung, DHCP Option 66/67/82 und Modbus/TCP für das Gerätemanagement
• IGMP v1/v2/v3 und IEEE 802.1Q VLAN zur Verkehrssegmentierung
• Umfassende Verwaltung: HTTP/HTTPS, CLI/Telnet/SSH, SNMP v1/v2c/v3
• Hohe Immunität: EFT/ESD-Schutz und industrielle EMI/EMS-Konformität
• Betriebstemperatur -40 °C bis 60 °C für raue Umgebungen
• Max. PoE-Leistung: 90 W @12 VDC, 180 W @24 VDC, 240 W @48–55 VDC
• 5 Jahre Garantie

Lieferumfang

• 1 × LMP-1002G-10G-SFP-24 Gerät
• 1 × Schnellinstallationsanleitung
• 1 × Wandmontagehalterungssatz mit Schrauben
• 1 × DC-Kabel (18 AWG) & DC-Buchse 5.5 × 2.1 mm
• 1 × RJ45 Staubschutz-Set
• 1 × RJ45-auf-DB9 Konsolenkabel

Downloads (verfügbare Dokumente)

• Datasheet
• Hardware-Handbuch
• Software-Handbuch V6.1
• Schnellinstallationsanleitung

Technische Daten

• Standards: IEEE 802.3/802.3u/802.3ab/802.3z/802.3ae, IEEE 802.3af/at, IEEE 802.1Q/802.1p/802.1X, LLDP, LACP, ITU-T G.8032
• Verarbeitung: Store-and-forward Switching
• Protokolle: IGMP v1/v2/v3, SNMP v1/v2c/v3, DHCP Option 66/67/82, Modbus/TCP, HTTP/HTTPS, SSH, RMON
• VLAN-Gruppen: bis zu 4095; IGMP-Gruppen: bis zu 1024
• MAC-Tabelle: 16K Einträge; Jumbo Frame bis 9,6 KB; Pufferspeicher 8 Mbit
• Leistung: Übertragungsraten bis zu 14.880.000 pps (10G)
• Switching-Fabric: 56 Gbps
• Ethernet-Ports: 8 × 10/100/1000 BASE-T; Fiber: 2 × 1G/10G SFP+
• PoE: 8 Ports, 30 W pro Port; End-span Modus A
• LEDs: Power1/Power2/Master/Ring/Status, Port Speed/Link/Activity, PoE, SFP
• Mechanik: Metallgehäuse IP30; DIN-Schienen- und Wandmontage; Abmessungen 54 × 142 × 99 mm; Gewicht 2,58 lbs
• Stromversorgung: Abnehmbarer 6-poliger Anschluss; Eingang 12–55 VDC; Relais-Ausgang 24 VDC/1 A; Überlast- und Verpolungsschutz
• Umwelt: Betrieb -40 °C bis 60 °C; Lagerung -40 °C bis 85 °C; Luftfeuchte 5%–95% nicht kondensierend
• Zertifizierungen: FCC, CE, UL 61010; EMI/EMS-Standards gemäß Industrieanforderungen
• Zuverlässigkeit: MTBF 341.855 Std.; Stoß/Vibration/Falltests nach IEC60068
• Umweltkonformität: RoHS
• Garantie: 5 Jahre
