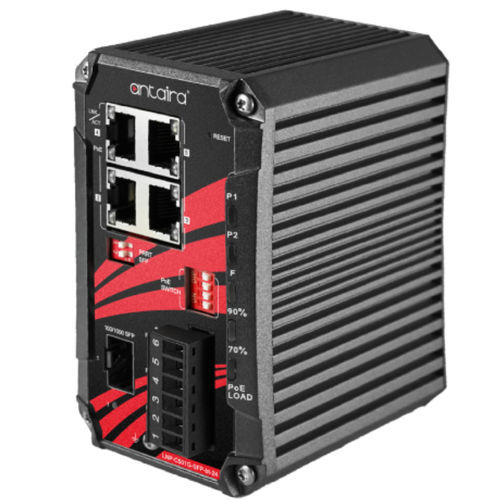

Ethernet-Switch / unmanaged LNP-C501G-SFP-bt-24-T

5 PortsGigabit-EthernetGigabit

Produktübersicht Der LNP-C501G-SFP-bt-24-T von Antaira Technologies ist ein kompakter, industrieller Gigabit PoE++ unmanaged Ethernet-Switch mit 5 Ports, ausgestattet mit 4*10/100/1000Tx Ethernet-Ports, die IEEE802.3bt für maximal 90W/Port unterstützen, und einem 100/1000 Dual-Rate SFP-Slot für Glasfaserverbindungen. Der LNP-C501G-SFP-bt-24-T ist IP40-zertifiziert und DIN-Schienen-montierbar. Die Betriebstemperatur dieses Modells reicht von -40°C bis 75°C. Er bietet zudem hohen EFT- und ESD-Schutz für industrielle Netzwerkanwendungen, wie Energie/Versorgung, Wasser/Abwasser, Öl/Gas/Bergbau, Fabrikautomation, Sicherheitsüberwachung, ITS und jede andere Außen- oder raue Umgebung. Merkmale - Unterstützt 4*10/100/1000Tx IEEE 802.3bt konform mit 90W/Port und 1*100/1000 SFP-Slot - Unterstützt PD Remote Reset Technology (PRRT) - Einstellbare SFP-Geschwindigkeit mit DIP-Schalter-Einstellung - Store-and-Forward-Switching-Architektur - Duale Stromversorgung 9~55VDC im 6-Pin-Klemmenblock - Bereitgestellte Power-Booster-Technologien für Niederspannungs-Stromeingänge - Unterstützt Schutz gegen Verpolung der Stromeingänge - IP40-Schutz - DIN-Schienen- oder Wandmontage - Betriebstemperatur: -40°C bis 75°C - 5 Jahre Garantie Lieferumfang - LNP-C501G-SFP-bt-24-T - Schnellinstallationsanleitung - Wandmontagehalterungssatz mit Schrauben - DC-Kabel - 18AWG & DC-Stecker 5.5 x 2.1mm (Kabel: Weiß (+) / Schwarz (-)) - Staubschutzset Optionale Zubehörteile - CBF-LC01LC-MD: LC zu LC 1 Meter Multi-Mode Duplex - DIN-RACK-2U: DIN-Schiene zu 19" Rack-Montageadapter für alle DIN-Schienen-montierbaren Produkte, 2U Höhe - SFP-M-T: 1 Gigabit Fiber SFP Transceiver, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: 1 Gigabit Fiber SFP Transceiver, Single-Mode 10km / LC / 1310nm, -40º~85ºC - CBF-ST01LC-MD: ST zu LC 1 Meter Multi-Mode Duplex Kabel - NDR-480-48: 480W Single Output Industrial DIN-Schienen-Netzteil, 48VDC Ausgang Technische Spezifikationen Technologie - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000BaseT Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit Fiber, IEEE 802.3af/at/bt Power over Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: CSMA/CD - Flusskontrolle: IEEE 802.3x Flusskontrolle, Rückstauflusskontrolle Leistung - MAC-Tabellengröße: 8K - Jumbo-Frame: 10 Kbytes - Speicherpuffer: 1 Mbit - Übertragungsrate: 14,880pps für Ethernet, 148,800pps für Fast Ethernet, 1,488,000pps für Gigabit Ethernet - Switching-Architektur: Back-Plane (Switching-Fabric): 10Gbps Ethernet-Schnittstelle - Anzahl der Ethernet-Ports: 5 Ports - 10/100/1000 BASE-T(X): 5 Ports - PoE-Port: 4 Ports (90W/Port) - PoE-Pin-Zuweisung: V-, V-, V+, V+, für Pin 1, 2, 3, 6; V+, V+, V-, V-, für Pin 4, 5, 7, 8 Glasfaser-Schnittstelle - Anzahl der Glasfaser-Ports: 1 Port - 100/1000 BASE-(F)X SFP: 1 Port Andere Schnittstelle - DIP-Schalter: PoE-Schalter (Steuerung der PoE-Funktion pro Port), DIP-Schalter 1 (PD Remote Reset Technology (PRRT) Aktivieren/Deaktivieren), DIP-Schalter 2 (SFP-Geschwindigkeit (1000Mbps/100Mbps)) - LED-Anzeige: System (Strom 1, Strom 2, Fehler), PoE-Last (70%, 90%), Ethernet-Ports (Geschwindigkeit/Link/Aktiv), PoE (An-verbunden mit PD-Geräten), SFP (Geschwindigkeit/Link/Aktiv) Mechanische Eigenschaften - Gehäuse: Metall, IP40-Schutz - Montage: DIN-Schienen-Montage, Wandmontage (Optional) - Abmessungen (B × H × T): 64.9 x 110 x 89.8 mm - Gewicht: Einheit: 2.01 lb, Versand: 2.55 lb Stromanforderungen - Stromanschluss: Abnehmbarer 6-Kontakt-Klemmenblock - Eingangsspannung: 9V–55V DC, Redundanter Eingang - Stromredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemstromverbrauch: 4.6 Watt - Max. PoE-Leistungsbudget: 60W@9V, 90W@12V, 150W@24V, 240W@48~55V - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden Umweltgrenzen - Betriebstemperatur: -40° bis 75° C (-40° bis 167° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend Regulatorische Zulassungen - Zertifizierungen: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Teil 15 Unterabschnitt B Klasse A, CE EN55032 Klasse A, EN61000-6-4 Klasse A - EMS: CE EN 55035, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetfeld) - Stabilitätstests: Freier Fall: IEC60068-2-32, Schock: IEC60068-2-27, Vibration: IEC60068-2-6 - Grün: RoHs-konform - Garantie: 5 Jahre
