Produktübersicht

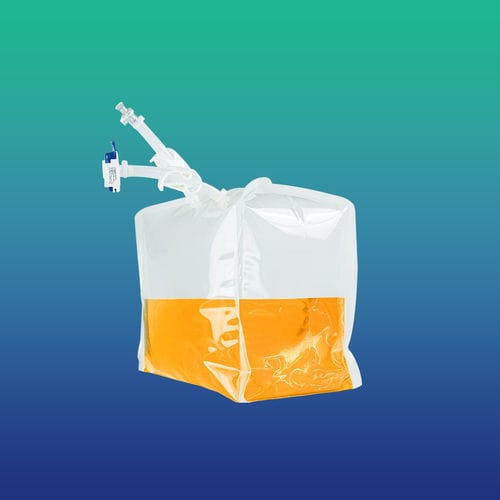

Ein 3D-Beutel ist häufig quaderförmig und wird durch Verschweißen mehrerer Folienbahnen hergestellt. Sie haben oft ein größeres Volumen als 2D-Beutel (> 50 l) und werden in der Regel in einem Tank oder Behälter untergebracht, der entsprechend konstruiert und gebaut ist. UAF-3D-Kammern können so konstruiert werden, dass sie sich beim Befüllen in ihren Behältern ausdehnen und entfalten, ohne dass ein Bediener sie manipulieren oder überwachen muss.
Standardgröße verfügbar
- Einmalgebrauchslager (2D oder 3D) sind für die Mischung, Handhabung, Lagerung und den Transport von Flüssigkeiten konzipiert. Sie sind in verschiedenen Größen, von 50 ml bis 2000 ml, und in einer Vielzahl von Konfigurationen erhältlich, um Prozessanwendungen zu entsprechen.
Anwendung
- Biotechnologie-Anwendungen
- Hohe Sauerstoffbarriere
Konformität und Zertifizierung
- ISO 10993-4 Hämolyse
- ISO 10993-5 Zytotoxizität
- ISO 10993-6 Implantationstest
- ISO 10993-10 Irritations- und Sensibilisierungstests
- ISO 10993-11 Akuter systemischer Toxizitätstest
- USP <85> Bakterielle Endotoxine - LAL-Test
- USP <87> Biologischer Reaktivitätstest in vitro
- USP <88> Biologischer Reaktivitätstest, in vivo, Klasse VI
- Europäisches Arzneibuch Tests 3.1.5
- USP <661.1> Polyethylen Physikalisch-chemische Prüfungen, extrahierbare Metalle
- Kunststoffzusätze
Charakteristika
- Mehrschichtiger Aufbau mit inerter PE-Flüssigkeitskontaktschicht
- wenig extrahierbare/auslaugbare Stoffe
- keine tierischen Bestandteile
100L-Beutel - Optionen (Zeichnung | Beschreibung | Katalog-Nr.)
Zeichnung | Beschreibung | Katalog-Nr.
Zeichnung | Anschluss 1: PCS-Schlauch mit 3/8"-Außengewinde und Buchse; Anschluss 2: PCS-Schlauch mit 3/8"-Außengewinde und Buchse | 3D-100L-0201
Zeichnung | Anschluss 1: PCS-Rohr mit 3/8" AseptiQuick G; Anschluss 2: PCS-Rohr mit 3/8" AseptiQuick G | 3D-100L-0202
Zeichnung | Anschluss 1: PCS-Rohr mit 3/8"-Endstopfen; Anschluss 2: PCS-Rohr mit 3/8"-Endstopfen | 3D-100L-0203
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2"-Einsatz und Buchse; Anschluss 2: PCS-Rohr mit 1/2"-Einsatz und Buchse | 3D-100L-0204
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2" AseptiQuick G; Anschluss 2: PCS-Rohr mit 1/2" AseptiQuick G | 3D-100L-0205
Zeichnung | Anschluss 1: PCS-Schlauch mit 1/2" Endstopfen; Anschluss 2: PCS-Schlauch mit 1/2" Endstopfen | 3D-100L-0206
Zeichnung | Anschluss 1: TPE-Rohr mit 3/8"-Außengewinde und Innengewinde-Stecker; Anschluss 2: TPE-Rohr mit 3/8"-Außengewinde und Innengewinde-Stecker | 3D-100L-0207
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 3/8" AseptiQuick G | 3D-100L-0208
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" Endstopfen; Anschluss 2: TPE-Schlauch mit 3/8" Endstopfen | 3D-100L-0209
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2"-Außengewinde und Innengewinde-Stecker; Anschluss 2: TPE-Rohr mit 1/2"-Außengewinde und Innengewinde-Stecker | 3D-100L-0210
Zeichnung | Anschluss 1: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 1/2" AseptiQuick G | 3D-100L-0211
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2" Endstopfen; Anschluss 2: TPE-Rohr mit 1/2" Endstopfen | 3D-100L-0212
Zeichnung | Anschluss 1: PCS-Röhrchen mit 3/8"-Einsatz und Buchse; Port 2: PCS-Röhrchen mit 3/8"-Einsatz und Buchse; Port 3: PCS-Röhrchen mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-100L-0301
Zeichnung | Anschluss 1: PCS-Röhrchen mit 3/8" AseptiQuick G; Port 2: PCS-Röhrchen mit 3/8" AseptiQuick G; Port 3: PCS-Röhrchen mit 1/4" Luer-Lock-Buchse und Stecker | 3D-100L-0302
Zeichnung | Anschluss 1: PCS-Röhrchen mit 1/2"-Stift und Buchsenstecker; Port 2: PCS-Röhrchen mit 1/2"-Stift und Buchsenstecker; Port 3: PCS-Röhrchen mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-100L-0303
Zeichnung | Anschluss 1: PCS-Röhrchen mit 1/2" AseptiQuick G; Port 2: PCS-Röhrchen mit 1/2" AseptiQuick G; Port 3: PCS-Röhrchen mit 1/4" Luer-Lock-Buchse und Stecker | 3D-100L-0304
Zeichnung | Port 1: TPE-Schlauch mit 3/8"-Einsatz und Buchsenstecker; Port 2: TPE-Schlauch mit 3/8"-Einsatz und Buchsenstecker; Port 3: TPE-Schlauch mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-100L-0305
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 3: TPE-Schlauch mit 1/4" Luer-Lock-Buchse und Stecker | 3D-100L-0306
Zeichnung | Port 1: TPE-Schlauch mit 1/2"-Einsatz und Buchsenstecker; Port 2: TPE-Schlauch mit 1/2"-Einsatz und Buchsenstecker; Port 3: TPE-Schlauch mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-100L-0307
Zeichnung | Anschluss 1: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 3: TPE-Schlauch mit 1/4" Luer-Lock-Buchse und Stecker | 3D-100L-0308
Zeichnung | Anschluss 1: PCS-Schlauch mit 3/8"-Endstopfen; Port 2: PCS-Schlauch mit 3/8"-Endstopfen; Port 3: PCS-Schlauch mit 1/4"-Endstopfen | 3D-100L-0309
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2" Endstopfen; Anschluss 2: PCS-Rohr mit 1/2" Endstopfen; Anschluss 3: PCS-Rohr mit 1/4" Endstopfen | 3D-100L-0310
Zeichnung | Anschluss 1: TPE-Rohr mit 3/8" Endstopfen; Anschluss 2: TPE-Rohr mit 3/8" Endstopfen; Anschluss 3: TPE-Rohr mit 1/4" Endstopfen | 3D-100L-0311
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2" Endstopfen; Anschluss 2: TPE-Rohr mit 1/2" Endstopfen; Anschluss 3: TPE-Rohr mit 1/4" Endstopfen | 3D-100L-0312
200L-Beutel - Optionen (Zeichnung | Beschreibung | Katalog-Nr.)
Zeichnung | Beschreibung | Katalog-Nr.
Zeichnung | Anschluss 1: PCS-Schlauch mit 3/8"-Außengewinde und Buchsenstecker; Anschluss 2: PCS-Schlauch mit 3/8"-Außengewinde und Buchsenstecker | 3D-200L-0201
Zeichnung | Anschluss 1: PCS-Rohr mit 3/8" AseptiQuick G; Anschluss 2: PCS-Rohr mit 3/8" AseptiQuick G | 3D-200L-0202
Zeichnung | Anschluss 1: PCS-Rohr mit 3/8"-Endstopfen; Anschluss 2: PCS-Rohr mit 3/8"-Endstopfen | 3D-200L-0203
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2"-Außengewinde und Innengewinde; Anschluss 2: PCS-Rohr mit 1/2"-Außengewinde und Innengewinde | 3D-200L-0204
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2" AseptiQuick G; Anschluss 2: PCS-Rohr mit 1/2" AseptiQuick G | 3D-200L-0205
Zeichnung | Anschluss 1: PCS-Schlauch mit 1/2" Endstopfen; Anschluss 2: PCS-Schlauch mit 1/2" Endstopfen | 3D-200L-0206
Zeichnung | Anschluss 1: TPE-Rohr mit 3/8"-Außengewinde und Innengewinde-Stecker; Anschluss 2: TPE-Rohr mit 3/8"-Außengewinde und Innengewinde-Stecker | 3D-200L-0207
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 3/8" AseptiQuick G | 3D-200L-0208
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" Endstopfen; Anschluss 2: TPE-Schlauch mit 3/8" Endstopfen | 3D-200L-0209
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2"-Außengewinde und Innengewinde-Stecker; Anschluss 2: TPE-Rohr mit 1/2"-Außengewinde und Innengewinde-Stecker | 3D-200L-0210
Zeichnung | Anschluss 1: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 1/2" AseptiQuick G | 3D-200L-0211
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2" Endstopfen; Anschluss 2: TPE-Rohr mit 1/2" Endstopfen | 3D-200L-0212
Zeichnung | Anschluss 1: PCS-Röhrchen mit 3/8"-Einsatz und Buchse; Port 2: PCS-Röhrchen mit 3/8"-Einsatz und Buchse; Port 3: PCS-Röhrchen mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-200L-0301
Zeichnung | Anschluss 1: PCS-Röhrchen mit 3/8" AseptiQuick G; Port 2: PCS-Röhrchen mit 3/8" AseptiQuick G; Port 3: PCS-Röhrchen mit 1/4" Luer-Lock-Buchse und Stecker | 3D-200L-0302
Zeichnung | Anschluss 1: PCS-Röhrchen mit 1/2"-Stift und Buchsenstecker; Port 2: PCS-Röhrchen mit 1/2"-Stift und Buchsenstecker; Port 3: PCS-Röhrchen mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-200L-0303
Zeichnung | Anschluss 1: PCS-Röhrchen mit 1/2" AseptiQuick G; Port 2: PCS-Röhrchen mit 1/2" AseptiQuick G; Port 3: PCS-Röhrchen mit 1/4" Luer-Lock-Buchse und Stecker | 3D-200L-0304
Zeichnung | Port 1: TPE-Schlauch mit 3/8"-Außengewinde und Buchsenstecker; Port 2: TPE-Schlauch mit 3/8"-Außengewinde und Buchsenstecker; Port 3: TPE-Schlauch mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-200L-0305
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 3: TPE-Schlauch mit 1/4" Luer-Lock-Buchse und Stecker | 3D-200L-0306
Zeichnung | Port 1: TPE-Schlauch mit 1/2"-Einsatz und Buchsenstecker; Port 2: TPE-Schlauch mit 1/2"-Einsatz und Buchsenstecker; Port 3: TPE-Schlauch mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-200L-0307
Zeichnung | Anschluss 1: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 3: TPE-Schlauch mit 1/4" Luer-Lock-Buchse und Stecker | 3D-200L-0308
Zeichnung | Anschluss 1: PCS-Schlauch mit 3/8"-Endstopfen; Port 2: PCS-Schlauch mit 3/8"-Endstopfen; Port 3: PCS-Schlauch mit 1/4"-Endstopfen | 3D-200L-0309
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2" Endstopfen; Anschluss 2: PCS-Rohr mit 1/2" Endstopfen; Anschluss 3: PCS-Rohr mit 1/4" Endstopfen | 3D-200L-0310
Zeichnung | Anschluss 1: TPE-Rohr mit 3/8" Endstopfen; Anschluss 2: TPE-Rohr mit 3/8" Endstopfen; Anschluss 3: TPE-Rohr mit 1/4" Endstopfen | 3D-200L-0311
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2" Endstopfen; Anschluss 2: TPE-Rohr mit 1/2" Endstopfen; Anschluss 3: TPE-Rohr mit 1/4" Endstopfen | 3D-200L-0312
500L-Beutel - Optionen (Zeichnung | Beschreibung | Katalog-Nr.)
Zeichnung | Beschreibung | Katalog-Nr.
Zeichnung | Anschluss 1: PCS-Schlauch mit 3/8"-Außengewinde und Buchsenstecker; Anschluss 2: PCS-Schlauch mit 3/8"-Außengewinde und Buchsenstecker | 3D-500L-0201
Zeichnung | Anschluss 1: PCS-Rohr mit 3/8" AseptiQuick G; Anschluss 2: PCS-Rohr mit 3/8" AseptiQuick G | 3D-500L-0202
Zeichnung | Anschluss 1: PCS-Rohr mit 3/8"-Endstopfen; Anschluss 2: PCS-Rohr mit 3/8"-Endstopfen | 3D-500L-0203
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2"-Außengewinde und Buchsenstecker; Anschluss 2: PCS-Rohr mit 1/2"-Außengewinde und Buchsenstecker | 3D-500L-0204
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2" AseptiQuick G; Anschluss 2: PCS-Rohr mit 1/2" AseptiQuick G | 3D-500L-0205
Zeichnung | Anschluss 1: PCS-Schlauch mit 1/2" Endstopfen; Anschluss 2: PCS-Schlauch mit 1/2" Endstopfen | 3D-500L-0206
Zeichnung | Anschluss 1: TPE-Rohr mit 3/8"-Außengewinde und Innengewinde-Stecker; Anschluss 2: TPE-Rohr mit 3/8"-Außengewinde und Innengewinde-Stecker | 3D-500L-0207
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 3/8" AseptiQuick G | 3D-500L-0208
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" Endstopfen; Anschluss 2: TPE-Schlauch mit 3/8" Endstopfen | 3D-500L-0209
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2"-Außengewinde und Innengewinde-Stecker; Anschluss 2: TPE-Rohr mit 1/2"-Außengewinde und Innengewinde-Stecker | 3D-500L-0210
Zeichnung | Anschluss 1: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 1/2" AseptiQuick G | 3D-500L-0211
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2" Endstopfen; Anschluss 2: TPE-Rohr mit 1/2" Endstopfen | 3D-500L-0212
Zeichnung | Anschluss 1: PCS-Röhrchen mit 3/8"-Stift und Buchse; Port 2: PCS-Röhrchen mit 3/8"-Stift und Buchse; Port 3: PCS-Röhrchen mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-500L-0301
Zeichnung | Anschluss 1: PCS-Röhrchen mit 3/8" AseptiQuick G; Port 2: PCS-Röhrchen mit 3/8" AseptiQuick G; Port 3: PCS-Röhrchen mit 1/4" Luer-Lock-Buchse und Stecker | 3D-500L-0302
Zeichnung | Anschluss 1: PCS-Röhrchen mit 1/2"-Stift und Buchsenstecker; Port 2: PCS-Röhrchen mit 1/2"-Stift und Buchsenstecker; Port 3: PCS-Röhrchen mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-500L-0303
Zeichnung | Anschluss 1: PCS-Röhrchen mit 1/2" AseptiQuick G; Port 2: PCS-Röhrchen mit 1/2" AseptiQuick G; Port 3: PCS-Röhrchen mit 1/4" Luer-Lock-Buchse und männlichem Stecker | 3D-500L-0304
Zeichnung | Port 1: TPE-Schlauch mit 3/8"-Einsatz und Buchsenstecker; Port 2: TPE-Schlauch mit 3/8"-Einsatz und Buchsenstecker; Port 3: TPE-Schlauch mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-500L-0305
Zeichnung | Anschluss 1: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 3/8" AseptiQuick G; Anschluss 3: TPE-Schlauch mit 1/4" Luer-Lock-Buchse und Stecker | 3D-500L-0306
Zeichnung | Port 1: TPE-Schlauch mit 1/2"-Einsatz und Buchsenstecker; Port 2: TPE-Schlauch mit 1/2"-Einsatz und Buchsenstecker; Port 3: TPE-Schlauch mit 1/4"-Luer-Lock-Buchse und Stecker | 3D-500L-0307
Zeichnung | Anschluss 1: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 2: TPE-Schlauch mit 1/2" AseptiQuick G; Anschluss 3: TPE-Schlauch mit 1/4" Luer-Lock-Buchse und Stecker | 3D-500L-0308
Zeichnung | Anschluss 1: PCS-Schlauch mit 3/8" Endstopfen; Port 2: PCS-Schlauch mit 3/8" Endstopfen; Port 3: PCS-Schlauch mit 1/4" Endstopfen | 3D-500L-0309
Zeichnung | Anschluss 1: PCS-Rohr mit 1/2" Endstopfen; Anschluss 2: PCS-Rohr mit 1/2" Endstopfen; Anschluss 3: PCS-Rohr mit 1/4" Endstopfen | 3D-500L-0310
Zeichnung | Anschluss 1: TPE-Rohr mit 3/8" Endstopfen; Anschluss 2: TPE-Rohr mit 3/8" Endstopfen; Anschluss 3: TPE-Rohr mit 1/4" Endstopfen | 3D-500L-0311
Zeichnung | Anschluss 1: TPE-Rohr mit 1/2" Endstopfen; Anschluss 2: TPE-Rohr mit 1/2" Endstopfen; Anschluss 3: TPE-Rohr mit 1/4" Endstopfen | 3D-500L-0312
Karakteristika / technische Daten
- Typische Formen: quaderförmig (3D)
- Verfügbare Volumina: kleine Größen von 50 ml bis hin zu größeren Größen (Beispiele: 100 L, 200 L, 500 L und andere)
- Material: mehrschichtige Folie mit inerter Polyethylen (PE)-Flüssigkeitskontaktschicht
- wenig extrahierbare Stoffe & auslaugbare Stoffe; für die Kompatibilität mit Bioprozessen konzipiert
- Keine tierischen Bestandteile in der Konstruktion
- Mehrere Anschlusskonfigurationen: PCS- oder TPE-Schläuche, verschiedene Einsätze (3/8"- oder 1/2"-Einstecknippel), AseptiQuick G-Optionen, Luer-Lock-Optionen und Endstopfen
- Entworfen für Lagerung, Handhabung, Mischen und Transport in Einwegsystemen
- Relevante biologische und physikalisch-chemische Tests wie oben aufgeführt
