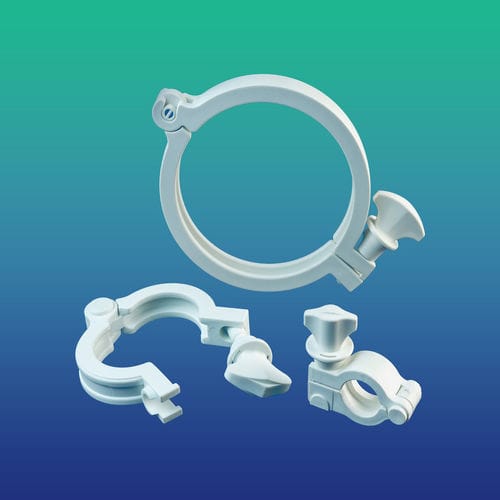

Klemmverbinder ImaLOK™

Übersicht
Die sanitäre Schelle ImaLOK™ von APPL wurde entwickelt, um die Anforderungen der Einweg- und biopharmazeutischen Industrie zu erfüllen. ImaLOK™-Schellen werden aus glasfaserverstärktem Nylon 66 hergestellt (FDA 21 CFR 177.1500, USP Klasse VI) und sind als Bauteil für Einweg-Übertragungsleitungen und eine breite Palette von Bioprozesssystemen vorgesehen.

Standardgrößen verfügbar (Katalog)
# | ART.-NR. | Werkstoff | Größe (Zoll)
1 | GNRC-NC-0750 | Glasfaserverstärktes Nylon | 1/2\" - 3/4\"
2 | GNRC-NC-1500 | Glasfaserverstärktes Nylon | 1\" - 1.5\"
3 | GNRC-NC-4000 | Glasfaserverstärktes Nylon | 4\"

Anwendung

• Single-Use-Systeme (SUS)
• Pharmazeutische Fertigung
• Herstellung von Impfstoffen und Biotherapeutika
• Anwendungen, in denen Metall ungeeignet ist

Konformität und Zertifizierung

• FDA 21 CFR 177.1500
• USP Klasse VI
• USP Klasse 87

Eigenschaften

• Verschiedene Optionen in einer breiten Palette interner Abmessungen zur Anpassung an Prozessanforderungen
• Herstellungsprozess in einem ISO-Klasse-7-Reinraum

Hauptmerkmale

• Biopharmazeutischer Standard
• Limited-Slip-Design mit schwimmender Scharnierverbindung für gleichmäßigen Anpressdruck
• Kompatibel mit ASME-BPE- und BPSA-Standard für nichtmetallische und Edelstahl-Flanschferrulen
• Ausgezeichnete Beständigkeit gegen Säuren und Laugen
• Effizienter Verriegelungsmechanismus
• Leichtbauweise
• Autoklavierbar und gamma-sterilisierbar
• Schnelle Lieferunterstützung

Technische Daten

• Modellname: ImaLOK™
• Material: Glasfaserverstärktes Nylon 66 (FDA 21 CFR 177.1500, USP Klasse VI)
• Herstellungsumgebung: ISO Klasse 7 Reinraum
• Verfügbare Artikelnummern und Größen: GNRC-NC-0750 (1/2\" - 3/4\"), GNRC-NC-1500 (1\" - 1.5\"), GNRC-NC-4000 (4\")
• Verwendungszweck: Bauteil für Einweg-Übertragungsleitungen und eine breite Palette von Bioprozesssystemen
• Kompatibilität: Entwickelt für Anwendungen, in denen Metall ungeeignet ist; kompatibel mit ASME-BPE- und BPSA-Flanschstandards
• Sterilisation: Autoklavierbar; kompatibel mit Gamma-Sterilisation
• Chemische Beständigkeit: Hervorragende Beständigkeit gegen Säuren und Laugen
• Konstruktionsmerkmale: Limited-Slip-Design, schwimmende Scharnierverbindung für gleichmäßigen Anpressdruck, effizienter Verriegelungsmechanismus, leichte Konstruktion
