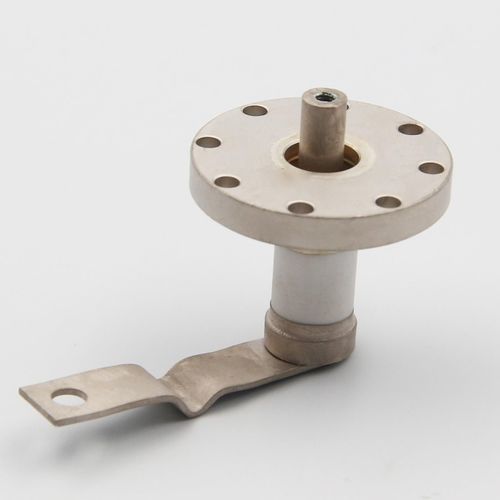

Durchführung für Laser

für CO2-Laserschneidkopffür LasersystemEinfach

Produktübersicht
Diese hermetische Keramikdurchführung wurde für CO₂-Lasernetzteile entwickelt und bietet stabile Hochstromübertragung, zuverlässige elektrische Isolierung und eine sichere Flanschmontage für den kontinuierlichen industriellen Betrieb.

Typische Anwendungen

• Netzteile für CO₂-Laser
• Industrielle Lasersysteme und Module
• Reparatur, Wartung und Ersatzteile für Lasersysteme
• Hochstrom-Durchführungen in Gehäusen von Laserausrüstung

Hauptmerkmale

• Nennstrom bis zu 100 A für Dauerbetrieb
• Hochreines Alumina (Al₂O₃) für stabile elektrische Isolierung
• Kupferleiter für niedrigen Widerstand und effiziente Stromübertragung
• Kompaktes Flanschdesign (Ø 35 mm, Dicke 5 mm) für sichere Montage
• Fertigung mit kontrolliertem Keramik-Metall-Verbinder

Technische Daten

• Nennstrom: bis zu 100 A
• Keramikmaterial: Hochreines Alumina (Al₂O₃)
• Leitermaterial: Kupfer
• Gesamthöhe: 38 mm (ohne obere Anschlusskappe)
• Flanschdurchmesser: Ø 35 mm
• Flanschdicke: 5 mm
• Montageart: Flanschmontage
• Isolationsfunktion: Elektrische Isolierung
• Individuelle Anpassung: Auf Anfrage verfügbar

Funktionale Beschreibung
Der Alumina-Körper gewährleistet eine langzeitstabile elektrische Isolierung, während der Kupferleiter den Widerstand minimiert und eine effiziente Hochstromübertragung ermöglicht. Die Flanschkonstruktion sorgt für eine sichere Befestigung im Netzteilgehäuse und trägt zur Systemstabilität bei, wodurch das Risiko von Überhitzung oder elektrischen Ausfällen im Dauerbetrieb reduziert wird.

Zuverlässigkeit & Fertigung

• Entwickelt für industrielle Laseranwendungen und Dauerbetrieb
• Kontrollierter Keramik-Metall-Siegeverbindungsprozess
• Maß- und Sichtprüfung pro Einheit möglich

Anpassungsunterstützung

• Flanschabmessungen und -dicke
• Leiterdesign und -anschlüsse
• Anpassung der Strombelastbarkeit
• Schnittstellen- und Montageanforderungen
