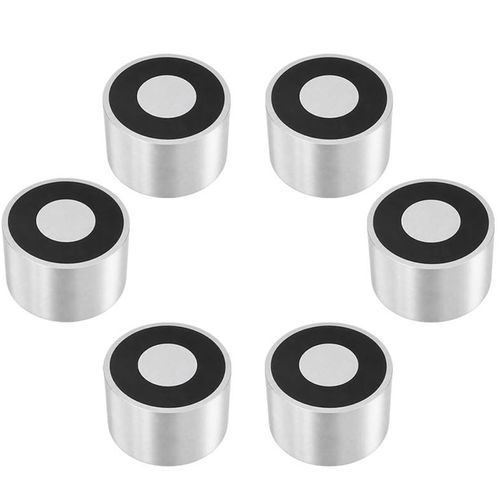

Elektrisch geschalteter Permanent-Lasthebemagnet WL5030

kompaktmagnetisch-induktiv

Produktübersicht Der WL5030 Automatischer Haltemagnet von Weilong Technology ist ein elektromagnetisches Haltegerät für industrielle Einbettung. Er bietet eine kontrollierte Haltekraft für Automatisierung, Sicherheitstüren und Maschinenaufnahmen. Erhältlich in DC 12V oder 24V Ausführungen mit kompakter Gehäusekonstruktion aus Kohlenstoffstahl, ausgelegt für wiederholten Betrieb und Systemintegration.

Funktionsweise Das Gerät erzeugt über eine elektromagnetische Spule ein magnetisches Feld. Bei Anlegen der Spannung erzeugt die Spule eine Kraft, die ferromagnetische Oberflächen anzieht und hält; Abschalten der Spannung oder ein Freigabebefehl beseitigt das Feld. Einige Modelle integrieren Sensoren oder Steuerungen zur automatischen Positionierung, zeitgesteuerten Freigabe oder Verriegelung in automatisierten Prozessen.

Anwendungen

• Industrielle Automatisierung: Roboterarme, Montageanlagen, Produktionslinien und Materialflussgeräte
• Fertigung: Spannvorrichtungen beim Bearbeiten, Prüfen und Montieren
• Türen und Sicherheitssysteme: Feuerschutztüren, Zugangstüren und Sicherheitsverriegelungen
• Elektrische & elektronische Schränke: Schalttafeln, Gehäuse und automatisierte Anlagen
• Medizinische und Laborgeräte, Verkaufsautomaten und intelligente Geräte
• Automobil: Montagevorrichtungen, Prüfstände und automatisierte Produktionssysteme

Vorteile

• Automatische Steuerung von Verriegelung/Freigabe ohne manuelle Bedienung, verbessert Effizienz und Wiederholgenauigkeit
• Hohe und stabile Haltekraft in kompakter Bauform mit Schraubbefestigung
• Anpassbare Parameter (Spannung, Leistung, Kraft, Montage) zur Anpassung an Applikationsanforderungen
• Ausgelegt für Dauereinsatz und Integration in Steuerungssysteme

Nachteile

• Benötigt elektrische Energie; Dauerbetrieb erzeugt Wärme und kann thermisches Management erfordern
• Die Haltefähigkeit geht bei Stromausfall verloren, sofern keine zusätzlichen Maßnahmen vorhanden sind
• Umweltbedingungen (extreme Temperaturen, Korrosion, mechanische Einwirkungen) können die Lebensdauer beeinflussen
• Höhere Anschaffungskosten im Vergleich zu einfachen Permanentmagneten

Datenblatt / Technische Daten Brand: Weilong Technology
Model Number: WL5030
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 5-11 W
Work Mode: Power on, magnet on.
Holding Force (N): 50 Kgs
Working Duty: 100%
Resistance: 100 Ω
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length (mm): 50 MM
Install Style: Screw Hole
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 2 Years
MOQ: 2500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technische Spezifikationen

• Modell: WL5030
• Verfügbare Spannungen: DC 12V oder 24V
• Leistungsaufnahme: 5-11 W
• Haltekraft (nennwert): 50 Kgs
• Dauerbetriebsbewertung: 100%
• Spulenwiderstand: 100 Ω
• Isolationsklasse: B
• Betriebstemperaturbereich: -10°C bis 100°C
• Lebensdauer: ~100.000 Zyklen
• Gehäuse: Kohlenstoffstahl; Montage mit Schraubenlöchern; Anschlusslänge 50 mm
