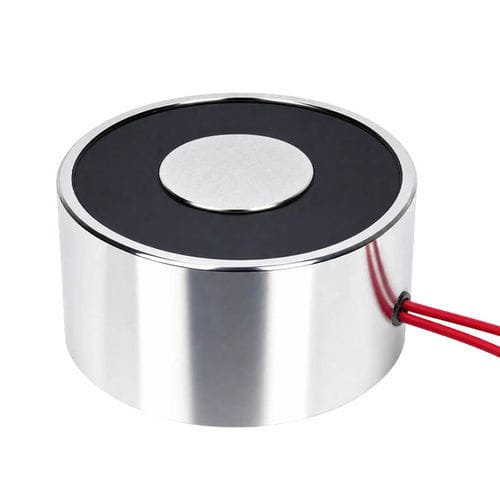

Elektro-Magnet / Haft WL8245

VerriegelungVerriegelungfür Selbsthaltung

Übersicht
Ein Permanent-Halteelektromagnet kombiniert Permanentmagneten mit einer schaltbaren Spule, um eine hohe Haltekraft ohne dauerhaften Energieverbrauch bereitzustellen. Energie wird nur während des Schaltvorgangs benötigt, wodurch das Gerät für sicherheitskritische Systeme, schwere Spann- und Hebeanwendungen sowie die Automatisierung geeignet ist.

Hauptmerkmale

• Hohe Haltekraft bei vernachlässigbarem oder keinem Dauerverbrauch
• Hybrides Design: Permanentmagnete plus elektromagnetische Spule für energieeffizientes Schalten (Einschalten zum Lösen)
• Failsafe-Halten bei Stromausfall
• Kompakte Bauform zur Integration in Maschinen und Automatisierungssysteme
• Robuste Ausführung mit geringem Wartungsbedarf

Produktübersicht und Funktionsprinzip
Das Gerät kombiniert ein statisches Magnetfeld von Permanentmagneten mit einer elektrisch gesteuerten Spule. Die Permanentmagnete liefern die Grundhaltekraft. Ein kurzer elektrischer Impuls an die Spule verändert den magnetischen Fluss (oder neutralisiert die Polarität), um die Last freizugeben; nach dem Schalten stellt das Magnetfeld den Haltezustand wieder her. Energie wird nur während des Schaltvorgangs verbraucht.

Anwendungen

• Magnetspanntechnik und Werkstückhalter für CNC-Bearbeitung
• Robotertechnik und automatisiertes Pick-and-Place für ferromagnetische Teile
• Materialtransport: Heben, Halten und Transportieren von Blechen oder Baugruppen
• Automobilmontage: Positionierung von Teilen vor Schweiß- oder Montagetransfers
• Sicherheitsanwendungen, failsafe-Schlösser und Industriebremsen
• Fahrerlose Transportsysteme (AGV) und kontinuierliche Anlagen mit Bedarf an energieeffizientem, failsafe-Halten

Vorteile und Nachteile

• Vorteile: geringer Energieverbrauch (nur beim Schalten), hält bei Stromausfall, kompakte Bauweise, hohe magnetische Kraft, geringer Wartungsaufwand und lange mögliche Lebensdauer
• Nachteile: höhere Herstellungsaufwändigkeit und Kosten gegenüber einfachen Elektromagneten, komplexere Steuerungselektronik, Schaltgeschwindigkeit kann in einigen Ausführungen langsamer sein als bei einfachen Magnetspulen, Leistung abhängig von Temperatur und Zielmaterial, beschränkt auf ferromagnetische Ziele

Fehlerbehebung und Betriebshinweise

• Reduzierte Haltekraft: Prüfen Sie die Kontaktflächen auf Sauberkeit und Planheit; entfernen Sie Öl, Staub, Rost und Luftspalte
• Freigabe fehlgeschlagen: Überprüfen Sie Spulenansteuerung, korrekte Spannung und Impulsdauer; messen Sie den Spulenwiderstand
• Überhitzung: Vermeiden Sie zu häufiges Schalten; beachten Sie den empfohlenen Einschaltdauerzyklus und sorgen Sie ggf. für Kühlung
• Mechanische Fehlausrichtung: Sicherstellen der richtigen Ausrichtung der Gegenflächen für optimale Flussführung
• Restkraft bei Freigabe: Kleine Restmagnetisierungen können verbleiben; Demagnetisationsimpuls oder dünne nichtmagnetische Unterlegscheiben können helfen

Datentabelle (Auszug)
WL-8425 Permanent Holding Electromagnet Products Data Sheet
Produktname: Permanent Holding Electromagnet
Isolationsklasse: B
Modell: WL-8425-24V
Hi-Pot-Test: AC750V/2S
Größe: Ø82 x H45
Betriebsdauer: >500.000 Zyklen
Haltekraft: 1900 N
Lieferzeit: 3–5 Tage bei Lagerverfügbarkeit
Spannung: DC 12V / 24V
Leistung (Schalten): 43 W
Musterbestellung: möglich
MOQ: 200 PCS
Einschaltdauer: 10%
Garantie: 2 Jahre
Anschlussleitung: Ausgang an unterem Rand 25 cm oder kundenspezifisch
Ursprung: Dongguan, Guangdong, China
Wirkungsart: Einschalten zum Lösen
Oberfläche: elektrolytische Verzinkung (Zinkbeschichtung)
Montagegewinde: M5 x H19
Material: Stahl & lackierter Draht
Netto-Gewicht: 168 g
Zertifikate: CE / ROHS

Technische Spezifikationen

• Modellbezeichnung: WL-8425-24V
• Haltekraft: 1900 N
• Betriebsspannungen: DC 12V oder 24V
• Leistungsaufnahme (Schalten): 43 W
• Abmessungen (ca.): Ø82 x H45
• Einschaltdauer: 10%
• Betriebslebensdauer: >500.000 Zyklen
• Isolationsklasse: B
• Hi-Pot-Test: AC750V/2S
• Wirkungsart: Einschalten zum Lösen
• Oberflächenfinish: elektrolytische Verzinkung
• Montagegewinde: M5 x H19
• Anschlussleitung: unterer Rand 25 cm (anpassbar)
• Netto-Gewicht: 168 g
• Ursprung: Dongguan, Guangdong, China
• Zertifizierungen: CE, ROHS
