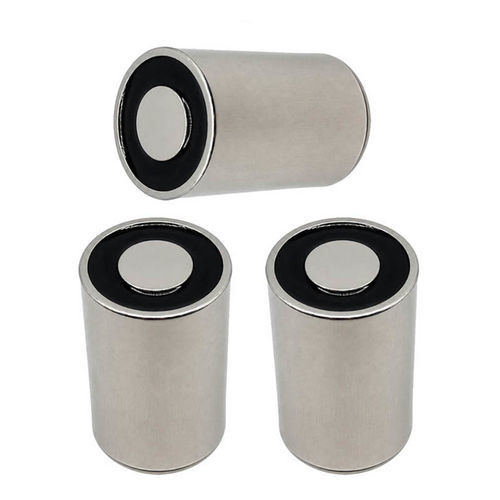

Positioniermagnet zum Schweißen WL1625

Übersicht
Ein elektrischer Magnethalter ist ein elektromagnetisches Gerät zum Halten, Positionieren und Freigeben ferromagnetischer Teile durch ein kontrolliertes Magnetfeld. Durch eine elektrische Spule aktiviert, bietet er eine schaltbare Magnetkraft für flexible Automation und präzise Teilehandhabung.

Beschreibung des elektromagnetischen Halters
Der WL1625 besteht aus Wicklung, magnetischem Kern und einem Gehäuse aus Kohlenstoffstahl mit Anschlussleitungen und Schraubenbefestigung. Bei Anlegen der Spannung erzeugt die Spule ein vom Kern konzentriertes Magnetfeld, das Anziehungskraft erzeugt; bei Spannungsfreiheit wird die Last freigegeben. Optionen zur Integration in Steuerungen sind möglich.

Funktionsweise
Das Gerät arbeitet nach dem Prinzip des Elektromagnetismus: Strom in der Spule erzeugt ein vom Kern verstärktes Feld. Einflussfaktoren auf die Haltekraft sind unter anderem:

• Spulendesign und Wicklung
• Material und Geometrie des Kerns
• Angelegte Spannung und Strom
• Luftspalt zwischen Halter und Werkstück
• Kontaktfläche und Geometrie des Werkstücks

Technische Daten (Tabelle)
Brand: Weilong Technology
Model Number: WL1625
Nennspannung: DC 12V oder 24V
Nennleistung: 2–5 W
Betriebsmodus: Power on, Magnet on
Haltekraft: ≈3 Kgs
Arbeitszyklus: 100%
Widerstand: 32 Ω
Lebenserwartung: ≈300.000 Zyklen
Zertifikate: CE, ROHS, ISO9001
Material: Hochwertiger Magnet, Gehäuse aus Kohlenstoffstahl
Zuleitungslänge: 200 mm
Montageart: Schraubenloch
Toleranz der Abmessungen: ±0,1 mm
Wasserfestigkeit: Keine
Isolationsklasse: B
Hi-Pot-Test: AC 600V 50/60Hz 2s
Haltekraft ohne Erregung: 0
Arbeitstemperatur: -10°C bis 100°C
Duty Cycle: 1–100%
Gewindetiefe: /
Zahlungsbedingungen: TT oder LC bei Sicht
Musterbestellung: Ja
Garantie: 1 Jahr
MOQ: 1000 Stk.
Lieferfähigkeit: 5000 Stk./Woche
Lieferzeit: 30 Tage
Ladehafen: Shenzhen

Anwendungen

• Industrielle Automation und Robotik: Halten von Bauteilen bei Montage, Bearbeitung und Prüfung
• Materialfluss und Hubtechnik für Stahlbleche und Metallkomponenten
• CNC-Spannvorrichtungen, Lehren, Schweißvorrichtungen und Präzisionspositionierung
• Sicherheits- und Zutrittskontrollsysteme
• Kompakte Lösungen für Labor- oder medizinische Geräte mit kontrollierter Magnethaltung

Vorteile

• Schaltbare Haltekraft (ein/aus) zur Prozesssteuerung
• Schnelle Reaktion und hohe Reproduzierbarkeit in automatisierten Zyklen
• Kompakte Bauweise und einfache Integration in Steuerungssysteme
• Anpassbare Montage- und elektrische Optionen

Nachteile

• Erfordert kontinuierliche Stromversorgung im Betrieb
• Kann bei längerem Betrieb Wärme entwickeln; thermisches Management empfohlen
• Höhere Anschaffungskosten gegenüber einfachen mechanischen Haltern oder Permanentmagneten in einigen Fällen

Eigenschaften / Technische Spezifikationen

• Modell: WL1625
• Marke: Weilong Technology
• Spannung: DC 12V oder 24V
• Leistung: 2–5 W
• Haltekapazität: ≈3 Kgs
• Widerstand: 32 Ω
• Betrieb: 1–100% (unterstützt 100% duty)
• Material: Gehäuse aus Kohlenstoffstahl mit hochwertigem Magnet
• Zuleitungslänge: 200 mm
• Betriebstemperatur: -10°C bis 100°C
• Laufzeit: ≈300.000 Zyklen
• Zertifizierungen: CE, ROHS, ISO9001
• MOQ: 1000 Stk. — Versorgung: 5000 Stk./Woche — Lieferung: ~30 Tage — Hafen: Shenzhen
