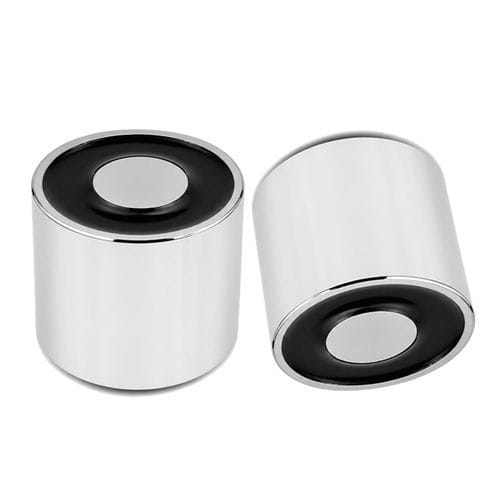

Elektro-Haftmagnet WL2520

kompaktbestromtes Halten24 V

Produktzusammenfassung
Der WL2520 von Weilong Technology ist ein elektrisch betriebener Halteelektromagnet, entwickelt zum Anziehen und Halten ferromagnetischer Bauteile. Das Gerät erzeugt bei Versorgung ein Magnetfeld und gibt das Bauteil sofort frei, wenn die Stromzufuhr unterbrochen wird. Geeignet für industrielle Halte-, Spann- und Materialhandhabungsanwendungen, die bedarfsgesteuerte Magnetisierung und kompakte Bauweise erfordern.

Hauptmerkmale

• Bedarfsmagnetismus: magnetische Wirkung nur bei Aktivierung, für sofortige Freigabe.
• Hohe Haltekraft pro Baugröße: kompakte Ø25×20 mm Bauform mit hoher Halteleistung (140 N).
• Flache Polfläche für optimalen Kontakt zum Werkstück.
• Niedriger Stromverbrauch für Dauerbetrieb (DC-Varianten).
• Sicherheitsfreigabe bei Stromausfall (geeignet für Sicherheitsanwendungen).
• Verfügbare Spannungen: DC 12 V oder 24 V.
• Gekapselte und witterungsbeständige Optionen für raue Umgebungen.
• Schnelle Schaltzeiten: typische Reaktionszeit <1 s.

Produktübersicht & Funktionsprinzip
Halteelektromagnete wandeln elektrische Energie in eine kontrollierte Magnetkraft um, die ferromagnetische Materialien anzieht, solange sie erregt sind. Im Gegensatz zu Permanentmagneten besteht das Magnetfeld nur bei Stromfluss durch die Spule. Konstruktionen maximieren die Halteleistung im Verhältnis zur Baugröße und verfügen über eine flache Polfläche für verlässlichen Kontakt. Remanente Magnetisierung kann auftreten und ist bei Präzisionsanwendungen zu berücksichtigen.

Funktionsweise
Zufuhr von elektrischem Strom
Beim Einschalten fließt Gleichstrom durch eine Kupferspule.
Erzeugung des Magnetfelds
Die erregte Spule erzeugt ein Magnetfeld.
Feldverstärkung
Ein Eisenkern konzentriert und verstärkt das Feld zur Erhöhung der Anziehungskraft.
Teilehaltung
Die Polfläche kontaktiert und hält ferromagnetische Teile sicher.
Freigabe bei Stromausfall
Wenn der Strom abgeschaltet wird, verschwindet das Magnetfeld und das Bauteil wird freigegeben.

Wichtige technische Parameter, die die Leistung beeinflussen
Strom- und Spannungswerte
Spulenwiderstand und Windungszahl
Material und Geometrie des Eisenkerns
Zustand und Planheit der Kontaktfläche (Luftspaltempfindlichkeit)

Typische Anwendungen

• Industrielle Automation: magnetische Spannvorrichtungen für Zerspanung, Schleifen, Schweißen.
• Materialfluss und Sortierlinien: Halten von Stahlblechen, Stangen oder Schrott.
• Magnetverriegelungen und Türschließsysteme mit Notentriegelung.
• Robotik-Greifer für Metallteile in Montageprozessen.
• Automobilmontage und Schweißvorrichtungen.
• Präzisionsspannvorrichtungen und Prüfeinrichtungen in Kalibrierumgebungen.

Technische Datenblatt (Auszug)

• Marke: Weilong Technology
• Modell: WL2520
• Abmessungen: Ø25×20 mm
• Haltekraft: 140 N (≈14 kgf)
• Nennspannung: DC 12 V oder 24 V
• Nennleistung: 3,6 W
• Widerstand: 32 Ω
• Anschlusslitzenlänge: 200 mm
• Befestigung: M4×6 Schraublöcher
• Gewicht: 58 g
• Arbeits temperatur: -10°C bis 100°C
• Betriebsdauer: 100% / Lebensdauer ≈100.000 Zyklen
• Zertifizierungen: CE, ROHS, ISO9001

Serienauswahl (Beispiele)

• WL-0820 | Ø8×20 | 3 N | 1,6 W | Gewicht 6,5 g
• WL-1520 | Ø15×20 | 20 N | 1,4 W | Gewicht 12 g
• WL-2520 | Ø25×20 | 140 N | 3,6 W | Gewicht 58 g
• WL-3025 | Ø30×25 | 250 N | 4,3 W | Gewicht 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | Gewicht 331 g

Vorteile / Nachteile

• Vorteile: Fernsteuerbares Ein/Aus, sofortiges Ein-/Auskoppeln, hohes Halteverhältnis zur Baugröße, geringe mechanische Abnutzung, anpassbar durch Spulendesign.
• Nachteile: Benötigt Dauerstrom zur Aufrechterhaltung der Haltekraft (Sicherheitsaspekt beim Heben), Erwärmung bei längerer/hoher Belastung, mögliche Remanenz, nur für ferromagnetische Materialien einsetzbar.

Technische Spezifikationen

• Marke: Weilong Technology
• Modell: WL2520
• Nennspannung: DC 12 V oder 24 V
• Nennleistung: 3,6 W
• Haltekraft: 140 N (≈14 kgf)
• Betriebszyklus: 1–100% (100% angegeben)
• Widerstand: 32 Ω
• Anschlusslänge: 200 mm
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C
• Lebensdauer: ≈100.000 Zyklen
• Material: Gehäuse aus Kohlenstoffstahl
• Befestigung: Schraublöcher (M4×6)
• Zertifizierungen: CE, ROHS, ISO9001
