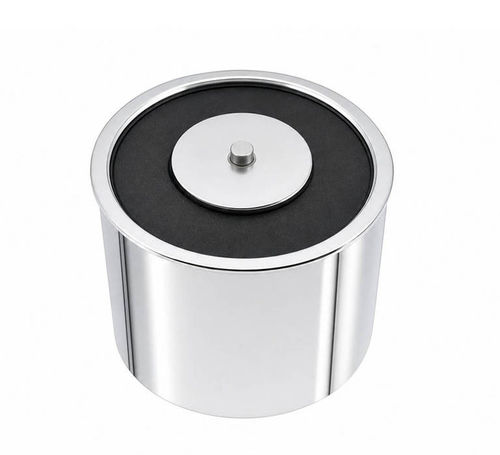

Elektrisch geschalteter Elektro-Lasthebemagnet WL2015

für Umschlaggerätzur FörderungUmschlag

Produktübersicht
Haltekraft-Magnete sind magnetische Systeme zur sicheren Halterung, Positionierung und Befestigung ferromagnetischer Materialien im industriellen Einsatz. Das Modell WL2015 wird in Automatisierung, Spannvorrichtungen, Robotergreifern und Materialhandhabung eingesetzt, wenn kompakte, wiederholbare Haltekraft erforderlich ist.

Beschreibung
Der WL2015 konzentriert das Magnetfeld mittels hochwertiger magnetischer Werkstoffe oder einer elektromagnetischen Spule. Er ist auf erhöhte Tragfähigkeit und zuverlässige Positionierung ausgelegt. Die effektive Haltekraft wird durch Magnetmaterial, Kontaktfläche, Luftspalt, Lastrichtung und Werkstückdicke bestimmt.

Funktionsweise
Das Gerät erzeugt einen fokussierten magnetischen Kreis, der ferromagnetische Teile (Stahl, Eisen) anzieht. Permanente Varianten liefern Haltekraft ohne Strom; elektromagnetische Varianten (WL2015) erzeugen Kraft bei Anlegen von DC-Spannung. Leistung beeinflussen Materialgüte, Kontaktplanheit, Luftspalt und Magnetschaltungsdesign.

Anwendungen
Typische Anwendungen: Spannvorrichtungen, Schweißpositionierung, Montageanlagen, Werkstückhalterung an CNC-Maschinen, Robotergreifer, Materialhandling, Hebehilfen, Magnetschlösser und Lagertechnik.

Vorteile / Nachteile

• Pros: Hohe Haltekraft bei kompakter Bauform; geringer Wartungsaufwand; lange Lebensdauer in Zyklen; permanente Ausführungen benötigen keine Energie, elektromagnetische bieten Ein-/Ausschaltsteuerung.
• Cons: Starke Felder können empfindliche Elektronik oder magnetische Datenträger stören; Handhabung erfordert Sicherheitsmaßnahmen; Permanentmagnete haben feste Kraft; Elektromagnete benötigen Energie und korrektes Duty-Management; Leistung kann bei hohen Temperaturen, Korrosion oder falscher Installation abnehmen.

Fehlerbehebung
Häufige Probleme: verringerte Haltekraft, unsicherer Kontakt, Überhitzung oder unerwartetes Loslassen. Prüfen Sie Luftspalte, Verschmutzung, Oberflächenschäden oder Fehlpositionierung. Bei Elektromagneten Spannungsversorgung, Verkabelung, Spulenzustand und Steuerung prüfen. Bei Überhitzung Duty-Cycle und Kühlung beachten. Bei Bedarf Korrosionsschutz anwenden und regelmäßige Inspektionen durchführen.

Tipps zur Auswahl & Konstruktion

• Geben Sie die erforderliche Haltekraft mit Sicherheitszuschlägen für Vibrationen und Stöße an.
• Wählen Sie Permanent- oder Elektromagnet je nach Steuerungsbedarf und Energieverfügbarkeit.
• Minimieren Sie Luftspalte und sorgen Sie für saubere, planebene Kontaktflächen, um die Kraft zu maximieren.
• Berücksichtigen Sie Betriebstemperatur, Feuchtigkeit und korrosive Umgebungen bei der Material- und Beschichtungswahl.
• Gestalten Sie Montage und Ausrichtung so, dass exzentrische Lasten vermieden und vollständiger Kontakt gewährleistet wird.
• Führen Sie Prototypentests unter realen Betriebsbedingungen vor Serienproduktion durch.

Technische Daten / Spezifikationen

• Brand: Weilong Technology
• Model Number: WL2015
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 3-5 W
• Work Mode: Power on, Magnet on
• Holding Force: 3 Kgs (specified in table)
• Working duty: 100%
• Resistance: 32 Ω
• Service Life: 300 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Superior Magnet Carbon Steel Housing
• Lead Wire Length: 200 mm
• Install Style: Screw Hole
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
