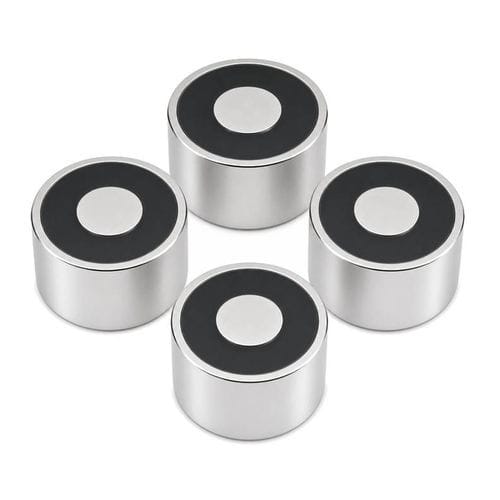

Elektrisch geschalteter Elektro-Lasthebemagnet WL1811

Umschlagmagnetisch-induktiv

Produktübersicht
Der WL1811 ist ein Gleichstrom-Halte-Elektromagnet, der zum Anziehen und Halten ferromagnetischer Teile bei Anlegen der Spannung ausgelegt ist. Er besteht aus einer emaillierten Kupferwicklung um einen Eisenkern, eingebaut in ein Stahlgehäuse. Verfügbar in runden, quadratischen, flachen oder kundenspezifischen Formen mit Haltekräften von wenigen Newton bis hin zu mehreren tausend Newton. Typische Nennspannungen: 6 V, 12 V, 24 V und 48 V DC. Optionale Merkmale: wasserdichtes Design, hitzebeständige Wicklungen, Korrosionsschutzbeschichtung, kundenspezifische Kabellängen, Steckverbinder und Montagebohrungen. Ausführungen für Dauer- oder Wechselbetrieb sind möglich, geeignet für Industrieautomation, Robotik, Sicherheitsanwendungen und Werkzeugmaschinen.

Funktionsweise

• Gleichspannungsversorgung an die Kupferwicklung anschließen.
• Der Strom fließt durch die Spule und magnetisiert den Eisenkern.
• Das Gehäuse leitet den magnetischen Fluss zur Kontaktfläche, der Kreis schließt über das Stahlwerkstück.
• Die resultierende Anziehungskraft hält das Werkstück; bei Abschalten der Spannung wird das Werkstück freigegeben.
• Einige Varianten verfügen über geringe Remanenz oder Entmagnetisierungsschaltungen für schnellere, reproduzierbare Freigabe.

Hauptmerkmale

• Hohe Haltekraft bezogen auf die Baugröße.
• Niedriger Energieverbrauch im Verhältnis zur Halteleistung.
• Schnelles Schalten und hohe Reproduzierbarkeit.
• Kompakte Bauformen für beengte Einbauräume.
• Anpassbare Spannungen, Haltekräfte und Abmessungen.
• Optionale wasserdichte und korrosionsbeständige Oberflächenbehandlungen.

Industrielle Anwendungen

• Fabrikautomation: Spann- und Positionieraufgaben für Montage, Schweißen, Bearbeitung und Prüfung.
• Robotik: Endeffektoren für Greif- und Positionieraufgaben an Stahlteilen.
• Verpackung und Materialfluss: temporäre Positionierung und Transfer.
• Medizin- und Laborgeräte, die zuverlässiges magnetisches Halten erfordern.
• Sicherheitssysteme: elektromagnetische Türschlösser, Zugangskontrolle und Brandschutztüren.
• Spannvorrichtungen, CNC-Maschinen, Halbleitertechnik und automatisierte Lager.

Vorteile und Nachteile

• Vorteile: hohe Haltekraft, schnelles Schalten, kompakte Bauweise, einfache elektronische Ansteuerung und Anpassungsoptionen.
• Nachteile: kontinuierliche Stromversorgung erforderlich, sofern kein alternatives Design verwendet wird; Kraftverlust bei Luftspalten/ungleichen oder verschmutzten Oberflächen; mögliche Überhitzung bei Überschreitung des vorgesehenen Lastzyklus ohne Wärmemanagement.

Fehlerbehebung / häufige Probleme

• Schwache Haltekraft: Versorgungsspannung prüfen, Kontaktflächen reinigen und ebnen, Luftspalte beseitigen und Spulenzustand kontrollieren.
• Keine magnetische Kraft: Verkabelung, Steckverbinder, Sicherungen, Spulenwiderstand und Ausgang der Stromversorgung prüfen.
• Überhitzung: Lastzyklus prüfen, Belüftung verbessern oder Dauerbetrieb-Ausführung verwenden.
• Langsame Freigabe / Restmagnetismus: Entmagnetisierungsschaltungen oder Remanenzarme Ausführungen in Betracht ziehen.
• Geräusche oder Vibrationen: Befestigungsteile, Ausrichtung und Kontaktflächen inspizieren.
• Intermittierende Funktion: lose Klemmen, beschädigte Kabel und stabile Spannungsregelung prüfen.

Technisches Datenblatt (Auszug)
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

Technische Daten

• Modell: WL1811
• Produkttyp: Gleichstrom-Halte-Elektromagnet
• Größe: Ø18 x H11
• Haltekraft: 30 N
• Spannungsoptionen: DC 12V / 24V (typisch; 6V und 48V ebenfalls üblich)
• Leistung: 43 W
• Arbeitszyklus: 10 % (Dauerbetrieb-Modelle verfügbar)
• Isolationsklasse: B
• Hi-pot: AC 750V / 2s
• Lebensdauer: >500.000 Zyklen
• Oberfläche: Elektroplattierung (Zinkbeschichtung)
• Befestigungsgewinde: M5 x H19
• Anschlussleitung: Standard 25 cm Bodenabgang (kundenspezifisch)
• Material: Stahlgehäuse und emaillierter Kupferdraht
• Nettogewicht: 168 g
• Zertifikate: CE, RoHS
