Elektrisch geschalteter Elektro-Lasthebemagnet WL10050

für BlechUmschlagkompakt

Produktübersicht

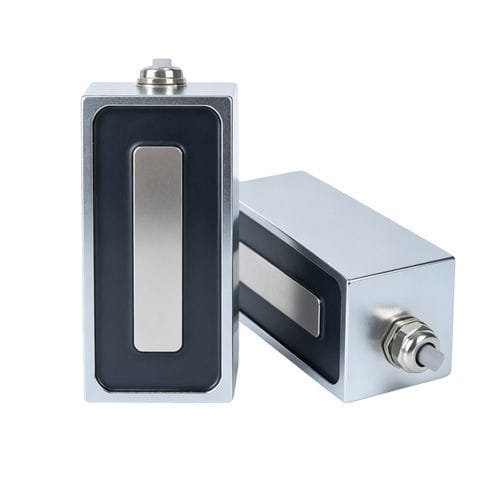

Der WL10050 ist ein rechteckiger Elektromagnet, entwickelt für industrielle Anwendungen zur magnetischen Anziehung und zum Heben. Die rechteckige Kernform vergrößert die Kontaktfläche gegenüber runden Kernen und liefert eine stabile Haltekraft für ferromagnetische Bauteile wie Stahl und Eisen.

Hauptmerkmale

• Hohe Haltekraft: Typische Haltekraft ca. 80 kg.
• DC-Spannungsoptionen: Verfügbar in DC 12V, 18V und 24V (andere auf Anfrage).
• Kompakte Bauform: Rechteckiges Design für direkten Flächenkontakt und einfache Integration.
• Betriebsart und Temperatur: Für Dauerbetrieb geeignet (1–100%) mit Einsatzbereich −10°C bis 100°C.
• Konstruktion: Gehäuse aus Kohlenstoffstahl, isolierte Kupferspule, Anschlussleitung 200 mm, Montage durch Schraubenlöcher.

WL10050 Produktdetails
Die Einheit enthält typischerweise einen Eisenkern, eine isolierte Kupferspule und ein Schutzgehäuse. Sie wird durch Anlegen der spezifizierten DC-Spannung aktiviert; die magnetische Stärke ist proportional zum Strom und kann über die Stromversorgung oder Steuerung eingestellt werden. Manche Varianten verfügen über Anti-Restmagnetismus-Design oder Korrosionsschutzbeschichtungen.

Technische Daten (Auszug)
Brand: Weilong Technology
Model: WL10050
Nennspannungen (V): DC 12V, 18V, 24V
Nennleistung (W): 14–20 W
Haltekraft: 80 kg
Widerstand: 68 Ω
Anschlussleitung Länge: 200 mm
Isolationsklasse: B
Betriebstemperatur: −10°C bis 100°C
Betriebszyklus: 1–100% (Modelle für Dauerbetrieb verfügbar)
Lebensdauer: ~100.000 Zyklen
Montage: Schraubenloch
Wasserfest: Keine (optionale Beschichtungen möglich)
Zertifizierung: CE, RoHS, ISO9001
MOQ: 1000 Stk / Lieferzeit: ~30 Tage / Kapazität: ~5000 Stk/Woche

Vorteile und Nachteile

• Vorteile: Größere Kontaktfläche und höhere Haltekraft als runde Magnete; präzise Steuerung über Strom; kompakt und anpassbar; Spannung/Größe/Kraft konfigurierbar.
• Nachteile: Benötigt kontinuierliche Stromversorgung, um Anziehung aufrechtzuerhalten; mögliche Überhitzung bei Dauerbetrieb (thermisches Management empfohlen); wirkt nur auf ferromagnetische Materialien; ungeeignete Auslegung oder Überlast kann die Spule beschädigen.

Fehlerbehebung

• 1. Geringe magnetische Leistung
  • Ursachen: Unzureichende oder instabile Spannung, schlechter Kontakt oder Luftspalt, Alterung der Spule.
  • Lösungen: Versorgungsspannung stabilisieren; ebene Kontaktfläche sicherstellen; Rost/Schmutz entfernen; Spule reparieren oder ersetzen.
• 2. Überhitzung
  • Ursachen: Längere Inbetriebnahme, unzureichende Kühlung, hohe Umgebungstemperatur.
  • Lösungen: Betriebszyklus beachten; Spannung/Strom prüfen; Kühlung nachrüsten oder hochtemperaturbeständiges Modell wählen.
• 3. Keine Reaktion
  • Ursachen: Stromversorgungsfehler, beschädigte Spule, Steuerungsausfall.
  • Lösungen: Verkabelung und Stromversorgung prüfen; Spule mit Multimeter testen; defekte Komponenten austauschen.
• 4. Langsames Lösen oder Restmagnetismus
  • Ursachen: Restmagnetismus, Steuerungszeitpunkt oder mechanisches Festklemmen.
  • Lösungen: Entmagnetisierungspuls oder Polumkehr einsetzen; mechanische Lösung (Feder) hinzufügen; Kern mit geringer Remanenz wählen.
• 5. Hoher Energieverbrauch
  • Ursachen: Falsche Spannung/Strom, beschädigte Isolierung, ineffizientes Spulendesign.
  • Lösungen: Geeignete Stromversorgung verwenden; Isolierung prüfen; auf energieeffiziente Variante wechseln.
• 6. Mechanische Befestigungsprobleme
  • Ursachen: Lose Schrauben, Vibrationen, falsche Installation.
  • Lösungen: Befestigungen sichern; Anti-Vibrationsmaßnahmen ergänzen; Installationsanweisungen befolgen.
• 7. Spulenschaden oder Durchbrennen
  • Ursachen: Überspannung/Überstrom, Überhitzung, Isolationsverlust.
  • Lösungen: Schutz (Sicherungen/Thermostate) installieren; Spannungsregler einsetzen; verbrannte Spulen ersetzen.
• 8. Restmagnetfeld
  • Ursachen: Hysterese des Kerns, dauerhafte Erregung.
  • Lösungen: Anti-Rest-Design; Umkehrpulse; geeigneten Kernwerkstoff wählen.

Anwendungen
Verwendet in Automation und Robotik zur Positionierung von Metallteilen, Materialhandling und Heben von Stahlplatten, Verpackungs- und Sortiersystemen, Magnetschlössern, Schweiß- und Prüfvorrichtungen in der Automobilindustrie, Magnetspannern und Industrielehren. Kundenspezifische Ausführungen verfügbar.

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL10050
• Nennspannungen: DC 12V, 18V, 24V (andere DC-Optionen möglich)
• Nennleistung: 14–20 W
• Haltekraft: 80 kg (Referenz)
• Widerstand: 68 Ω
• Anschlussleitung: 200 mm
• Isolationsklasse: B
• Betriebstemperatur: −10°C bis 100°C
• Betriebszyklus: 1–100% (Dauerbetrieb-Varianten verfügbar)
• Lebensdauer: ~100.000 Zyklen
• Material: Gehäuse aus Kohlenstoffstahl / magnetischer Stahlkern
• Montage: Schraubenlöcher
• Zertifizierungen: CE, RoHS, ISO9001
• MOQ / Lieferzeit / Kapazität: ~1000 Stk / 30 Tage / 5000 Stk pro Woche
