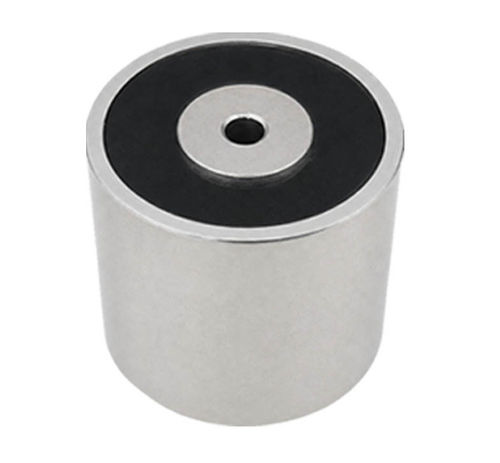

Elektrisch geschalteter Elektro-Lasthebemagnet WL4542

Umschlagmagnetisch-induktiv

Produktübersicht
Die elektromagnetische Klemme WL4542 von Weilong Technology ist ein elektrisch gesteuertes magnetisches Haltegerät, das zum Greifen, Positionieren und Sichern von ferromagnetischen Teilen in der Industrieautomation und Fertigung entwickelt wurde. Sie ermöglicht schnelles Ein-/Ausschalten und lässt sich in Robotergreifer, Vorrichtungen, Schweißhilfen und Materialflusssysteme integrieren.

Funktionsweise

• Spulenbetrieb: Ein elektrischer Strom versorgt eine Spule, die ein Magnetfeld um einen Eisenkern erzeugt.
• Magnetische Anziehung: Das Feld magnetisiert den Kern und erzeugt Haltekraft an Stahl- oder magnetischen Werkstücken.
• Ein/Aus-Steuerung: Bei Abschalten der Spannung verschwindet das Feld und das Werkstück wird sofort freigegeben.
• Die Haltekraft hängt von Spulenleistung, Kernmaterial, Luftspalt, Kontaktfläche und Versorgungsspannung ab.

Anwendungen

• Robotergreifer und Endeffektoren in der Automatisierung.
• Werkstück- und Vorrichtungsfixierung an CNC-Maschinen und Bearbeitungszentren.
• Schweißvorrichtungen und Montageteile für wiederholgenaues Positionieren.
• Materialumschlag, Verpackungsmaschinen und Metallfertigungslinien.

Vorteile

• Elektrische Sofortsteuerung für Greifen und Loslassen.
• Kompaktes Design mit präziser Positionierbarkeit.
• Lange Lebensdauer bei wenigen mechanischen Bauteilen.
• Einfache Integration in automatisierte Systeme.

Nachteile / Hinweise

• Benötigt dauerhafte Stromversorgung zur Aufrechterhaltung der Haltekraft, was den Energieverbrauch bei langen Einsätzen erhöht.
• Spule erwärmt sich im Dauerbetrieb und erfordert thermisches Management.
• Empfindlich gegenüber Luftspalten und unebenen Kontaktflächen; saubere Kontaktflächen sind erforderlich.
• Stromausfall führt zur sofortigen Freigabe — gegebenenfalls Fehlersicherungen berücksichtigen.

Fehlerbehebung & Wartung

• Keine Magnetkraft: Versorgung, Verkabelung und Spulenwiderstand prüfen.
• Geringe Haltekraft: auf Luftspalt, Verschmutzung, falsche Spannung oder Spulenschäden prüfen; Kontaktflächen reinigen und Montage überprüfen.
• Überhitzung: geeigneten Arbeitszyklus sicherstellen und Kühlung bereitstellen.
• Instabile Funktion: Befestigung prüfen, elektrische Verbindungen sichern und Vibrationen reduzieren.
• Langsame Reaktion: Steuerstrom und Spannungsstabilität prüfen.
• Wartung: Verkabelung und Zustand der Spule inspizieren, Kontaktflächen reinigen und Temperatur überwachen.

Technische Daten / Spezifikationen

• Brand: Weilong Technology
• Model Number: WL4542
• Nennspannung: DC 12V oder 24V
• Nennleistung: 2–5 W
• Betriebsart: Power on → magnet on
• Haltekraft: 20 kg
• Arbeitszyklus: 100%
• Widerstand: 100 Ω
• Lebenserwartung: 100.000 Zyklen
• Zertifizierungen: CE, RoHS, ISO9001
• Material: Hochleistungsmagnet, Gehäuse aus Kohlenstoffstahl
• Anschlussleitunglänge: 50 mm
• Montageart: Schraubmontage
• Maßtoleranz: ±0,1 mm
• Wasserdichtigkeit: keine
• Isolationsklasse: B
• Hi-Pot-Test: AC 600 V 50/60 Hz 2 s
• Haltekraft ohne Erregung: 0
• Arbeitstemperatur: -10 °C bis 100 °C
• Arbeitszyklusbereich: 1–100%
• Gewindetiefe: N/A
• Zahlungsbedingungen: TT oder L/C bei Sicht
• Musterbestellung: Ja
• Garantie: 2 Jahre
• Mindestbestellmenge: 2000 Stk.
• Lieferkapazität: 5000 Stk. pro Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
