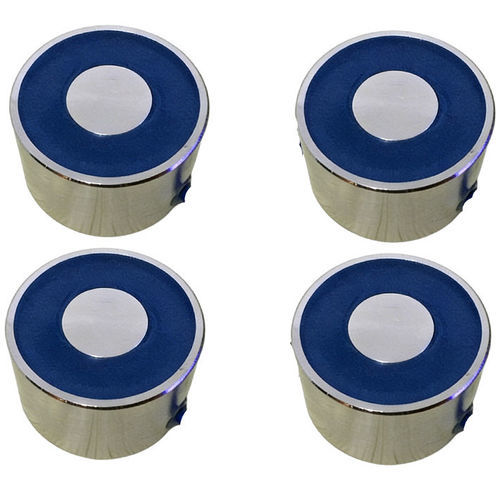

Haftmagnet WL4025

zylindrischfür Automobilanwendungenfür elektronische Geräte

Übersicht
Ein rundes Halte-Elektromagnet ist ein mit Gleichstrom betriebenes Elektromagnet, das für die kontrollierte Greifhaltung von ferromagnetischen Metallgegenständen entwickelt wurde. Die runde Form sorgt für ein gleichmäßig verteiltes Magnetfeld und eine konstante Wechselwirkung mit ebenen Metalloberflächen. Das Produkt ist für den industriellen Einsatz vorgesehen und ist mit Optionen für Dauerbetrieb, kundenspezifische Spannung, Kabeldurchmesser/-länge und Beschichtung erhältlich.

Hauptmerkmale
Der Magnet erzeugt magnetische Kraft nur, wenn Strom durch die interne Kupferspule fließt; er ist kein Permanentmagnet. Er bietet hohe Haltekraft in einem kompakten runden Gehäuse, eine dichte Bauweise für industrielle Haltbarkeit, Varianten für Dauerbetrieb und Zink- (oder Nickel/Epoxy-)Beschichtung zum Korrosionsschutz. Leistung und thermisches Verhalten lassen sich durch Wahl von Spannung und Einschaltdauer optimieren.

Vorteile

• Steuerbare Haltekraft über DC-Versorgung; schnelle Aktivierung/Deaktivierung.
• Hohe Haltekraft im Verhältnis zur kompakten Bauform; Varianten für Dauerbetrieb (100% ED) verfügbar.
• Gehäuse dicht und korrosionsbeständige Beschichtung für industrielle Umgebungen.
• Geringer Wartungsaufwand und lange Lebensdauer bei bestimmungsgemäßer Anwendung.

Nachteile

• Erfordert eine kontinuierliche Stromversorgung, um die Haltekraft aufrechtzuerhalten; kein Halten bei Spannungsabfall.
• Mögliche Wärmeentwicklung bei längerem Betrieb; geeignete Wärmeableitung ist für Dauerbetrieb erforderlich.
• Die Haltekraft hängt stark vom Zustand der Kontaktfläche (Ebenheit, Lack, Rost) und vom Material (muss ferromagnetisch sein) ab.
• Mögliche Restmagnetisierung abhängig von Stahlsorte und magnetischem Kreis.

Anwendungen

• Industrielle Automatisierung: Halten von Metallteilen während der Bearbeitung, Schweißen oder Montage.
• Sicherheitsschlösser und elektromagnetische Verriegelungen für Zugangskontrolle und Industrietore.
• Robotik: Halten von Stahlteilen während Montage- und Handhabungsprozessen.
• Transportausrüstung, Verkaufsautomaten, medizinische und Laborgeräte, die eine ruhige, stabile Haltefunktion benötigen.

Datenblatt (Auszug)
Brand: Weilong Technology
Model Number: WL 4025
Rated Voltage (V): DC 24V
Rated Power (W): 4.5 W
Work Model: Holding Suction
Attraction Force: 3500 GF
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 500.000 Zyklen (ca.)
Certification: CE, ROHS, ISO9001
Material: Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung (Nickel/Epoxy-Optionen)
Lead Wire Length (mm): 200 (anpassbar)
Install Style: screw (Gewindetiefe M5 * 6)
Tolerance of Dimension: +/- 0.1 MM
Water-proof: yes (abgedichtet)
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Resistance: 132 ohm
Working Temperature: -10°C bis 100°C
Duty Cycle: 1–100% (Dauerbetrieb verfügbar)
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs pro Woche
Delivery Time: 30 Days
Port of Loading: Shenzhen

Hinweise zu Leistung und Auswahl
Die angegebene Haltekraft wurde unter idealen Bedingungen gemessen (glatter, ebener niedriglegierter Stahl, vollständiger Kontakt, kein Luftspalt). Reale Bedingungen (Lack, Rost, dünne Bleche, Rauheit) verringern die Kraft; es wird ein Sicherheitszuschlag von 30–50% empfohlen. Standard-DC-Spannungen sind 12V, 24V und 48V; 24V DC ist in der Industrieautomation üblich. Varianten für Dauerbetrieb (100% ED) erfordern geeignete Wärmeableitung und thermisches Management.

Technische Merkmale / Spezifikationen

• Brand: Weilong Technology
• Model: WL 4025
• Rated Voltage: DC 24V
• Rated Power: 4.5 W
• Attraction Force: 3500 GF
• Work Model: Holding suction (elektromagnetische Haltefunktion)
• Service Life: ~500.000 Zyklen
• Material / Housing: Kohlenstoffstahl mit Zinkbeschichtung (Nickel/Epoxy-Optionen)
• Lead Wire Length: 200 mm (anpassbar)
• Install Style: Schraubmontage (Gewindetiefe M5 * 6)
• Ingress / Water-proof: yes (abgedichtet)
• Insulation Class: F (155°C)
• Resistance: 132 ohm
• Operating Temperature Range: -10°C bis 100°C
• Duty Cycle: 1–100% (Dauerbetrieb verfügbar)
• Reset Time: 1 s
• MOQ / Supply: MOQ 1000 pcs; Lieferfähigkeit ~5000 pcs/Woche
• Typical Delivery Time: 30 days
