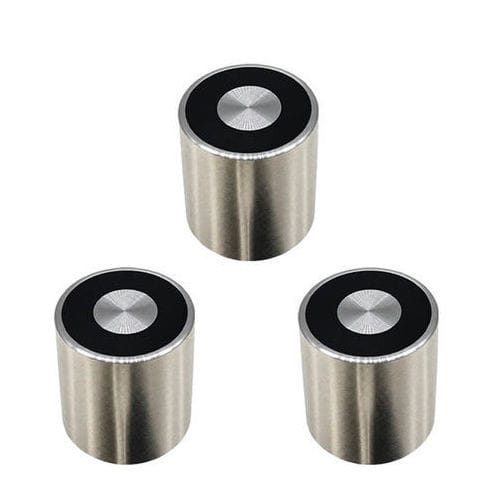

Bistabiler Elektro-Lasthebemagnet WL1212

Umschlagmagnetisch-induktiv

Produktübersicht
Haltemagnete für die Industrie dienen zum Halten, Positionieren und Fixieren ferromagnetischer Teile in industriellen Umgebungen. Das Modell WL1212 von Weilong Technology ist für DC 12V oder 24V ausgelegt, 3–5 W, mit Schraubbefestigung und Gehäuse aus Kohlenstoffstahl zum mechanischen Schutz.

Funktionsweise
Haltemagnete erzeugen ein Magnetfeld, das ferromagnetische Werkstoffe (Eisen, Stahl) anzieht. Permanente Ausführungen nutzen magnetische Werkstoffe für kontinuierliche Haftung ohne Strom. Elektromagnetische Ausführungen besitzen eine Spule um einen magnetischen Kern: wird die Spule erregt, entsteht das Magnetfeld und die Haltefunktion greift. Die Halteleistung hängt von Magnetmaterial, Spulendesign, Luftspalt, Kontaktfläche und Einsatzbedingungen ab.

Anwendungen

• Maschinen und Fertigungsvorrichtungen: Positionierung und Spannen beim Zerspanen und Schweißen
• Automatisierungssysteme, Robotergreifer und Fördertechnik
• Montage- und Prüfgeräte mit Anforderungen an präzise Positionierung
• Materialumschlag: Heben, Sortieren und Fördern metallischer Bauteile
• Automobil- und Elektronikfertigung für Vorrichtungen und Montageprozesse

Produktdatenblatt (Auszug)
Brand: Weilong Technology
Model Number: WL1212
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 3-5 W
Work Mode: Power on, Magnet on
Holding Force (N): 1 Kgs (as specified)
Working duty: 100%
Resistance: 100 Ω
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length (mm): 25 MM
Install Style: Screw Hole
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Fehlerbehebung & Wartung
Häufige Probleme und Prüfungen:

• Geringe Haltekraft: Stromversorgung prüfen, Luftspalt reduzieren, Kontaktfläche und Modellwahl kontrollieren
• Magnet aktiviert nicht (elektromagnetisch): Verkabelung, Spulenzustand und Steuerungssignale prüfen
• Überhitzung: kann durch zu hohen Strom, lange Betriebszyklen oder unzureichende Wärmeabfuhr entstehen — elektrische Daten und Kühlung überprüfen
• Haltungsinstabilität: Auf saubere, plane und rostfreie Gegenflächen achten
• Mechanische Beschädigung: Befestigungen und Gehäuse auf Verschleiß oder Risse untersuchen

Hinweise
Optimale Leistung und Lebensdauer werden durch korrekte Montage, regelmäßige Inspektion und Einhaltung der Betriebsgrenzen sichergestellt. Permanentmagnete sind für dauerhafte Haltevorgänge energieeffizient; Elektromagnete ermöglichen schnelles Schalten und gezielte Freigabe.

Produktmerkmale / Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL1212
• Rated Voltage: DC 12V or 24V
• Rated Power: 3-5 W
• Work Mode: Power on, Magnet on
• Holding Force: 1 Kgs (as specified in datasheet)
• Resistance: 100 Ω
• Duty / Working duty: 100% (duty cycle 1-100%)
• Lead Wire Length: 25 mm
• Material: Superior magnet carbon steel housing
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Service Life: 100,000 cycles
• Working Temperature Range: -10°C to 100°C
• Certification: CE, ROHS, ISO9001
• Mounting: Screw hole install style
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Non-excitation Holding Force: 0
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
• Payment Terms: TT or LC at sight
