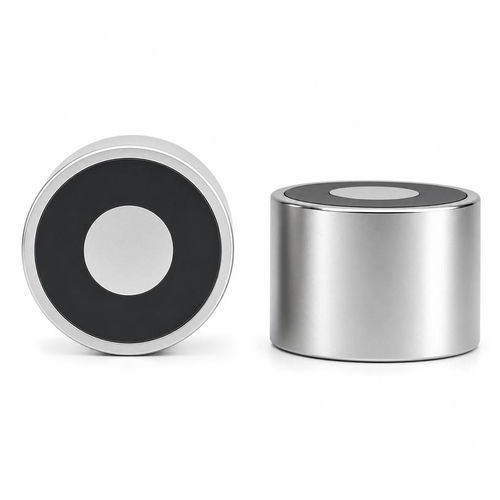

Elektro-Haftmagnet WL1811

wartungsfreikompakt24 V

Übersicht
Der DC-Halteelektromagnet ist ein elektromagnetisches Bauteil, das mit Gleichspannung (DC) betrieben wird und ferromagnetische Teile durch Anziehung festhält. Er besteht aus einer Kupferspule um einen Eisenkern, eingebaut in ein Stahlgehäuse. Bei Anschluss an eine Gleichstromquelle zieht er eine Stahlplatte an und hält sie sicher. Einsatzbereiche sind Industrieautomation, Maschinensicherheit, Robotik, magnetische Türen, Verpackungsmaschinen, Hebevorrichtungen und Positioniergeräte.

Produktübersicht
DC-Halteelektromagnete sind in runden, quadratischen, flachen und kundenspezifischen Varianten erhältlich, mit Haltekräften von wenigen Newton bis zu mehreren tausend Newton. Typische Nennspannungen: 6V, 12V, 24V, 48V DC. Optionen: wasserdichtes Design, temperaturbeständige Wicklungen, Korrosionsschutzbeschichtung, Kabelsätze, Steckverbinder und kundenspezifische Montagebohrungen. Die Geräte können je nach Anwendung für Dauerbetrieb oder intermittierenden Betrieb ausgelegt werden. OEM-Anpassungen möglich für Abmessungen, magnetische Kraft, Wicklungswiderstand, Isolationsklasse und Betriebstemperatur.

Funktionsweise
Beim Anlegen der Gleichspannung fließt elektrischer Strom durch die Kupferwicklung.
Das Magnetfeld magnetisiert den Eisenkern und das Gehäuse leitet den magnetischen Fluss zur Kontaktfläche.
Der magnetische Kreis schließt sich über das Stahlwerkstück und erzeugt eine starke Anziehungskraft, die das Bauteil hält. Bei Abschaltung stoppt der Strom, das Magnetfeld bricht zusammen und das Werkstück wird freigegeben. Einige Modelle verfügen über Entmagnetisierungsschaltungen oder designs mit geringer Remanenz für schnellere Freigabe und weniger Restmagnetismus.

Hauptmerkmale

• Hohe magnetische Haltekraft bei vergleichsweise niedrigem Stromverbrauch.
• Kompakte Abmessungen und einfache Montage zur Integration in Automatisierungssysteme.
• Schnelles Schalten, leiser Betrieb und hohe Wiederholgenauigkeit.
• Verfügbar in mehreren Spannungen (6V, 12V, 24V, 48V) und Haltekapazitäten.
• Wasserfeste und korrosionsbeständige Oberflächenbehandlungen für rauhe Umgebungen.
• Geringer Wartungsaufwand und langfristig zuverlässiger Betrieb.

Anwendungen

• Fabrikautomation: Positionierung von Werkstücken für Montage, Schweißen, Bearbeitung und Inspektion.
• Roboter-Endeffektoren zum Greifen und Platzieren von Stahlteilen.
• Verpackungsmaschinen für temporäre Positionierung und Materialtransport.
• Textilmaschinen für Stoffhandling und Positionierung.
• Medizintechnik: diagnostische und Laborgeräte mit magnetischer Klemmbefestigung.
• Sicherheitssysteme: elektromagnetische Türschlösser, Zutrittskontrolle, Brandschutztüren.
• Spannvorrichtungen, CNC-Maschinen, Halbleiterausrüstung, Druckmaschinen und automatisierte Lager.

Vorteile & Nachteile

• Vorteile: hohe Haltekraft, schnelles Schalten, kompakte Bauform, einfache PLC-Integration, geringer Wartungsaufwand, anpassbare Kräfte und Spannungen, geeignet für industriellen Dauer- oder Wechselbetrieb.
• Nachteile: erfordert kontinuierliche Stromversorgung zur Aufrechterhaltung der Haltekraft (außer bei Backup), Haltekraft verringert durch Luftspalte, Rost, Farbe oder unebene Flächen; ungeeignete Dauerbetriebs-Auslegung kann Überhitzung und verkürzte Spulendauer verursachen.

Fehlerbehebung

• Geringe Haltekraft: Netzspannung prüfen, Kontaktflächen reinigen und plan schleifen, auf Luftspalte oder Wicklungsschäden prüfen.
• Überhitzung: Einschaltdauer, Betriebsspannung, Umgebungstemperatur und Belüftung prüfen; für längeren Betrieb Dauerbetriebsmodelle verwenden.
• Keine magnetische Kraft: Verkabelung, Steckverbinder, Sicherungen, Spulenwiderstand und Netzteil prüfen.
• Langsame Freigabe: Restmagnetismus möglich; Entmagnetisierungsschaltungen oder low-residual-Designs in Betracht ziehen.
• Geräusch oder Vibration: Befestigungsteile, mechanische Ausrichtung und Kontaktflächenzustand kontrollieren.
• Intermittierender Betrieb: lose Klemmen oder beschädigte Kabel prüfen sowie korrekte Spannungsregelung und Wartung sicherstellen.

Auswahlhinweise

• Benötigte Haltekraft inklusive Sicherheitsfaktor für dynamische Lasten ermitteln.
• Kompatible Betriebsspannung (12V/24V usw.) wählen, um stabile Leistung und Überhitzungsschutz zu gewährleisten.
• Geeigneten Einschaltdauer (intermittierend vs. 100% Dauerbetrieb) wählen und Wärmeableitung für Dauerbetrieb sicherstellen.
• Saubere, plane ferromagnetische Kontaktflächen sicherstellen, um maximale Haltekraft zu erreichen.
• Umgebungsbedingungen (Temperatur, Feuchte, Staub, Korrosion) berücksichtigen und ggf. wasserdichte/korrosionsbeständige Optionen wählen.
• Größe und Montageart an den Einbauraum anpassen.
• Für schnelle Freigabe low-residual-Designs oder Entmagnetisierungsschaltungen wählen.

WL1811 Datenblatt
Produktname: DC Holding Electromagnet
Isolationsklasse: B
Modell: WL1811
Hi-Pot-Test: AC750V/2S
Größe: Ø18 x H11 mm
Lebensdauer: >500.000 Zyklen
Haltekraft: 30 N
Lieferzeit: 3~5 Tage bei Lagerverfügbarkeit
Spannung: DC 12V/24V
Musterbestellung: Akzeptabel
Leistung: 43 W
MOQ: 200 PCS
Einschaltdauer: 10%
Garantie: 2 Jahre
Anschlussleitung: Ausgang unten am Rand 25 cm oder kundenspezifisch
Herkunft: Dongguan, Guangdong
Wirkungsart: Energize to release
Oberfläche: Galvanisierung (Zn-Beschichtung)
Montagegewinde: M5 x H19
Material: Stahl und lackierter Draht
Gewicht netto: 168 g
Zertifikate: CE/ROHS

Merkmale / technische Spezifikationen

• Modell: WL1811
• Produkttyp: DC Holding Electromagnet
• Größe: Ø18 x H11 mm
• Haltekraft: 30 N
• Spannungsoptionen: DC 12V / 24V (typisch; andere auf Anfrage)
• Leistungsaufnahme: 43 W
• Isolationsklasse: B
• Hi-Pot: AC 750V / 2s
• Lebensdauer: >500.000 Zyklen
• Einschaltdauer: 10% (intermittierend); Dauerbetriebsmodelle auf Anfrage
• Anschlussleitung: unterer Rand 25 cm (kundenspezifisch)
• Wirkungsart: energize to release
• Oberflächenbehandlung: Galvanisierung (Zinkbeschichtung)
• Montagegewinde: M5 x H19
• Material: Stahlgehäuse, lackierter Kupferdraht
• Gewicht netto: 168 g
• Zertifikate: CE, RoHS
• MOQ: 200 pcs; Musterbestellungen möglich
• Typische Lieferzeit: 3–5 Tage bei Lagerverfügbarkeit
