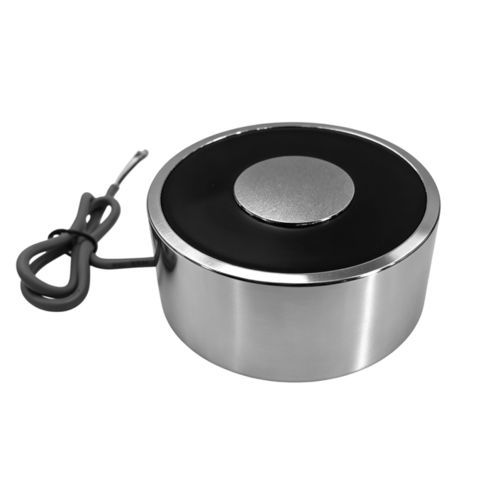

Elektrisch geschalteter Elektro-Lasthebemagnet WL10043

Umschlagfür Greiferzur Förderung

Produktübersicht
Kompakter DC-Haltmagnet für industrielle Automatisierungsanwendungen. Der WL10043 liefert eine Nennhaltekräfte von 340 kg mit wahlweisen DC 12V/24V und geringer Einbaumaß (M10 Schraubbefestigung). Geeignet zur Integration in Vorrichtungen, Förderer, Verriegelungen und Robotergreifer. Serienseitige Anpassungen an Spannung, Haltekraft und Befestigung möglich.

Produktbeschreibung
Ein DC-Haltmagnet wandelt Gleichstrom in eine stabile Anziehungskraft ohne bewegliche Teile um. Die magnetische Leistung hängt von der Spulenleistung, dem Kernmaterial, dem Luftspalt und der Kontaktflächenqualität ab. WL10043 ist für dauerhafte Spann- und Haltanwendungen optimiert, bei denen geräuschfreie und präzise Haltefunktionen gefordert sind.

Funktionsweise
Beim Anlegen der DC-Spannung wird die Kupferspule magnetisiert und erzeugt ein Magnetfeld, das durch Kern und Gehäuse geleitet wird und an der Kontaktfläche Anziehung erzeugt. Direkter Kontakt schließt den magnetischen Kreis und ermöglicht die maximale Haltekraft.
Faktoren, die die Haltekraft beeinflussen:

• Leistung und Strom der Spule
• Magnetmaterial und Kernkonstruktion
• Ebenheit und Oberfläche der Kontaktfläche
• Luftspalt zwischen Magnet und Ziel
• Betriebstemperatur
• Spannungsstabilität und Einschaltdauer

Highlights

• Nennhaltekräfte: 340 kg (typisch)
• Kompakte Bauform für beengte Einbausituationen
• Geringe Geräuschentwicklung, kein mechanischer Verschleiß
• Spulendesign für energieeffizienten Betrieb
• Verfügbar in DC 12V und 24V
• Schutzart IP50 und präzisionsbearbeitetes Gehäuse
• Anpassbare Befestigung (M10 × 20 mm) und Leitungs­länge

Anwendungen

• Roboter-Vorrichtungen und magnetische Greifer
• Automatische Türen, Sicherheitsriegel und Verriegelungsmechanismen
• CNC-Spannvorrichtungen, Vorrichtungen und Spannsysteme in Bearbeitungszellen
• Prüf- und Inspektionsvorrichtungen, die vibrationsfreie Haltekräfte benötigen
• Materialhandhabung, Positionierung und Hebehilfen
• Automatisierte Produktionslinien und intelligente Fertigungszellen

Vorteile und Nachteile
Vorteile

• Hohe, stabile Haltekraft und schnelle Aktivierung
• Geräuschfreier Betrieb und geringer Wartungsaufwand
• Kompaktes Design für einfache Integration
• Lange Lebensdauer durch fehlende bewegliche Teile

Nachteile

• Wärmeentwicklung im Betrieb; Kühlungsüberlegungen erforderlich
• Haltekraft abhängig von der Stromversorgung – keine Haltefunktion bei Abschaltung
• Verschmutzte oder unebene Kontaktflächen vermindern die Leistung
• Benötigt geeignete DC-Versorgung und Steuerung

Fehlerbehebung (häufige Probleme und Lösungen)
1. Keine Haltefunktion

• Mögliche Ursachen: keine Versorgung, falsche Spannung, Spule beschädigt
• Lösungen: Verkabelung prüfen, Eingangsspannung messen, Spulenwiderstand prüfen

2. Schwache Haltekraft

• Mögliche Ursachen: großer Luftspalt, verschmutzte Kontaktfläche, Unterspannung
• Lösungen: Kontaktflächen reinigen, Luftspalt reduzieren, Nennspannung bestätigen

3. Überhitzung

• Mögliche Ursachen: hoher Einschaltdauer, Überspannung, schlechte Wärmeabfuhr
• Lösungen: Betriebsbedingungen prüfen, Kühlung/Belüftung verbessern, Nennspannung verwenden

4. Geräusch oder Vibration

• Mögliche Ursachen: lose Befestigung, Fehlalignment
• Lösungen: Schrauben anziehen, mechanische Ausrichtung verbessern

5. Unterbrochener Betrieb

• Mögliche Ursachen: lose Kabelverbindungen, instabile Stromquelle
• Lösungen: elektrische Verbindungen sichern, geregelte DC-Versorgung verwenden

Technische Daten

• Brand: Weilong Technology
• Model Number: WL10043
• Nennspannung (V): DC 12V, DC 24V
• Nennleistung (W): 14–25 W
• Betriebsart: Strom an = Magnet an
• Haltekraft: 340 kg
• Einschaltdauer: 10 % (typisch)
• Widerstand: 68 Ω
• Lebensdauer: 100.000 Zyklen
• Zertifizierung: CE, RoHS, ISO9001
• Material: Gehäuse aus magnetischem Kohlenstoffstahl
• Anschlussleitung Länge: 200 mm
• Montageart: Schraubenloch M10 × 20 mm
• Maßtoleranz: ±0,1 mm
• Schutzart: IP50
• Isolationsklasse: B
• Hi-Pot-Test: AC 600V 50/60Hz 2s
• Haltekraft ohne Erregung: 0
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauerbereich: 1–10 %
• Gewindetiefe: M10 × 20 mm
• Zahlungsbedingungen: TT oder LC bei Sicht
• Musterbestellung: Ja
• Garantie: 1 Jahr
• MOQ: 1000 pcs
• Lieferkapazität: 5000 pcs/Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
